PCB 廠的先進制造工藝怎樣塑造電子產品優勢？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：182發布日期：2025-04-11 09:53【大中小】

在電子設備飛速發展的今天，從輕薄便攜的智能手機，到功能強大的筆記本電腦，再到復雜精密的工業控制設備，電子產品正朝著小型化、高性能化、高可靠性方向邁進。而這一切的背后，PCB 廠的先進制造工藝發揮著舉足輕重的作用，它們是如何塑造電子產品優勢的呢？?

PCB先進制造工藝助力實現電子產品的高精度與小型化。傳統 PCB 制造工藝在制作精細線路時，精度有限，線路寬度與間距較大，這限制了電子產品內部元件的布局密度。如今，隨著光刻、蝕刻等技術的革新，PCB 廠能夠制造出線寬和線距達到微米級甚至納米級別的線路。以智能手機為例，其內部空間極為緊湊，先進的 PCB 制造工藝允許在有限的主板空間內，集成更多的芯片、電容、電阻等元件，大大提升了手機的功能集成度，使手機在更小的體積內實現了更強大的運算、通信、拍照等功能。?

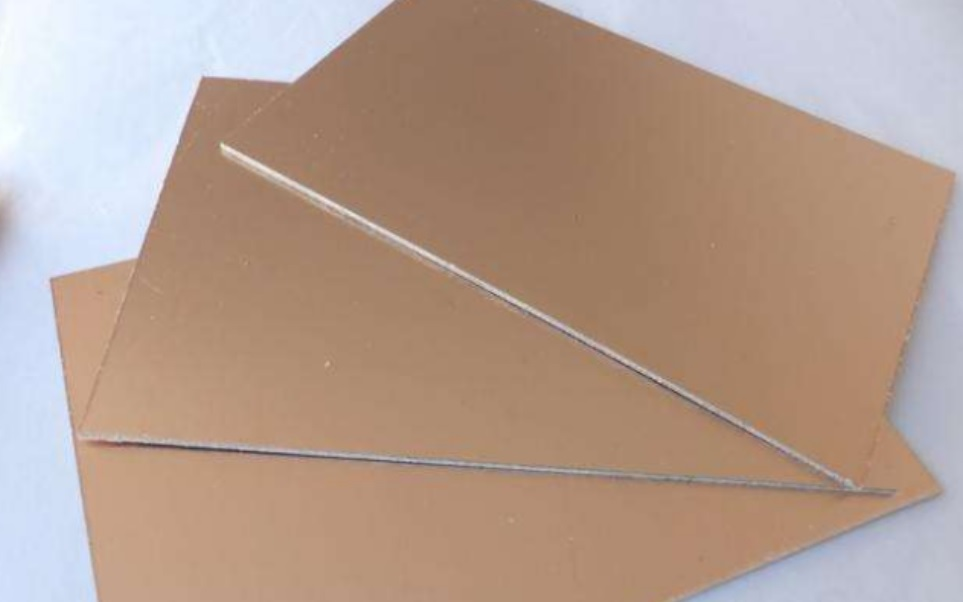

線路板新型材料的應用是塑造電子產品優勢的又一關鍵因素。PCB 廠采用的高性能基板材料，如高頻高速材料，具有低介電常數和低介質損耗特性。在 5G 通信設備中，信號傳輸頻率高、速度快，使用這類材料制作的 PCB，能夠有效減少信號傳輸過程中的損耗和失真，保障信號的高速、穩定傳輸，極大提升了 5G 設備的通信質量與效率。同時，一些具有高導熱性能的材料被用于制作散熱型 PCB，能迅速將電子產品運行時產生的熱量散發出去，防止元件因過熱性能下降，延長了電子產品的使用壽命，提升了其可靠性。?

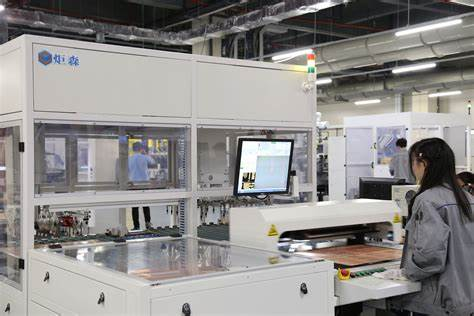

電路板先進制造工藝還能提升電子產品的生產效率與良品率。在 PCB 制造過程中，自動化生產線與智能制造技術被廣泛應用。自動化設備能夠精確控制生產流程中的各項參數，減少人為因素造成的誤差。例如，自動貼片機能夠快速、精準地將微小的電子元件貼裝到 PCB 上，大大縮短了生產周期。并且，通過先進的檢測技術，如自動光學檢測（AOI）和 X 射線檢測，能夠在生產過程中及時發現 PCB 上的線路短路、斷路、元件焊接不良等缺陷，及時進行修復，有效提高了產品的良品率，降低了生產成本，讓電子產品在市場上更具價格競爭力。?

PCB 廠的先進制造工藝通過實現高精度與小型化、合理應用新型材料以及提升生產效率與良品率等多方面，全方位塑造了電子產品在性能、尺寸、可靠性與成本等方面的優勢。隨著科技的不斷進步，PCB 廠制造工藝也將持續創新，為電子產品的進一步發展提供源源不斷的動力，推動整個電子行業邁向新的高度。?
