軟硬結合板制程細節陳述之密封與排氣

文章來源:作者:龔愛清 查看手機網址
掃一掃!
掃一掃!
人氣:6469發布日期:2016-07-08 11:14【

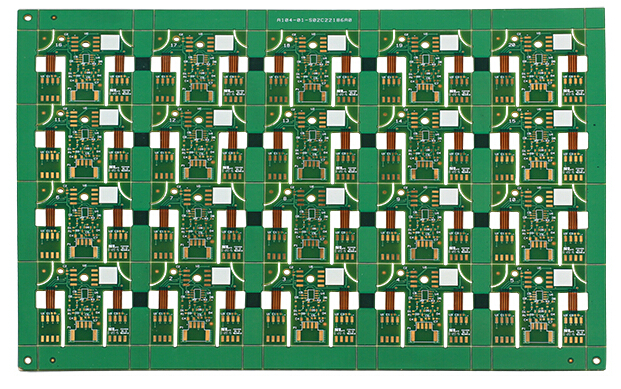

    軟硬結合板密封

    一片軟硬結合板含有多層蝕刻線路細節與黏著劑,會以多元工具與插梢進行對正。不同于其它多層PTH板,軟硬結合板的層內未必都是連續的,也就是會有預先邊緣切割與外型處理、切割排除區。除非切割區域被填充,層內這些區域不會出現材料幫助保持厚度均勻性與良好密封性。

    為了要讓未貼附在一起的軟板區能沿著硬板區產生硬質邊緣,并讓軟板能在最終產品上可以延伸,這些軟板與黏著劑層材料必須先進行一些機械處理,如:開縫、開槽、開窗等不同外型。這樣黏著劑在不需要貼附的區域會被清除,有時還會以填充物取代該位置來獲得均勻厚度,此時那些無法在軟硬結合板完成時才切割的區域就都已經被切掉了。

    雖然所有這些這材料呈現現扭曲與機械加工過的外型,壓合板必須呈現整體密封、無縫、無空洞的蓋板表面與邊緣,以利電漿與濕制程處理。這就是為何迫使開窗、填充密封程序復雜的原因,各層都會避免產生最終產品的邊緣。而暫時維持方便作業的狀態,以維持制程步驟可作業性。

    軟板與蓋板層的斷面,中間夾層是黏著劑層。在軟性區黏著劑已經被切掉并以填充材料取代,因此整體材料堆疊厚度是均勻的。不需要的區域不會發生接合,不論軟板層間或軟板與蓋板間都是如此,因為填充材料可以從不需要連接的部分分離。

    不過即使硬質區經過壓合被膠片或黏著劑密封在一起,內部的空區是被填充物與軟板包圍著。懸空在未密封區域的蓋板槽,會成為PTH制程滲漏的通道,化學品可能會進行板內部造成對電鍍槽組成的干擾與線路的污染。這些開出來的槽必須被密封,但是有時候這些位置也能在最終成品上不易清除導致困擾。

    一個袋狀結構是一個犧牲區,落在軟板層與蓋板間。袋狀結構被貼附到各個蓋板來封閉它的空區,這方面是以整片黏著劑進行,但是只有結合到硬質區內接近軟板層的位置為止,環繞軟板間的黏著層會產生黏貼填充并輕微流入軟板區。

    另外一種方法是使用銅皮進行壓合,制程中當作袋狀結構或槽密封機構。這個技術中,槽外部用一張銅皮以膠片密封在表面上,板材槽區域是被開窗清除的。只有銅皮覆蓋這個槽,且會在最后蝕刻時以化學法清除。

    排氣

    就算是強制使用真空輔助軟硬結合板壓合,挖空的區域還是無法避免會含有發揮物。當軟硬結合板要進行電漿處理時,升溫與真空環境的組合效應都有機會讓材料沿著挖空區域邊緣分離,因為這些變化會讓殘存的揮發物膨脹并朝蓋板向上施力。如果挖空區域小且被良好貼附,應該不會有損傷出現。但是比較大的挖空區域(大于5in2)就應該要進行排氣處理。進行這個處理,可以利用額外的鉆孔程式貫穿空區來應對??自谕ㄟ^電漿處理時要保持開放以平衡內外壓力,之后在電鍍等濕制程前以密封膠帶、焊錫或其它方法密封。
