HDI 板廠如何把控產品質量,滿足高端需求?
在電子行業邁向高端化、精細化的進程中,HDI(高密度互連)板憑借其卓越性能,成為眾多高端電子產品的核心組件。對于 HDI 板廠而言,把控產品質量、滿足高端需求迫在眉睫。?
?
嚴控原材料,筑牢質量根基?

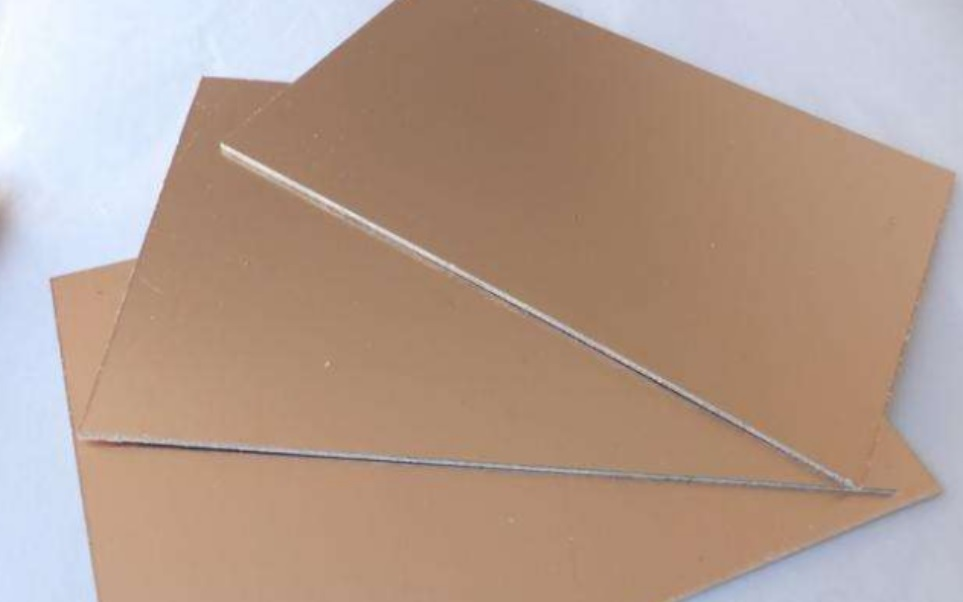

HDI 板原材料是其質量的基石。優質的覆銅板決定了線路板的電氣性能與穩定性,HDI 板廠應與知名供應商建立長期合作,確保每一批覆銅板的銅箔純度、絕緣層厚度及介電性能符合高標準。在銅箔選用上,高純度銅箔能降低電阻,減少信號傳輸損耗,滿足高端產品對高速信號處理的要求。同時,對油墨、半固化片等原材料也需嚴格檢驗,確保其耐化學腐蝕性、附著力等指標達標,為后續生產工序提供可靠保障。?
優化生產工藝,提升產品精度?
高密度互連板對線路精度、孔徑大小及層間對準度要求極高。板廠需不斷升級生產設備,采用先進的激光鉆孔技術,實現微小孔徑加工,最小孔徑可達幾十微米,滿足芯片封裝等高密度布線需求。在蝕刻工藝上,通過優化蝕刻液配方與參數,精準控制蝕刻速率,確保線路邊緣整齊、線條寬度均勻,提升線路板的電氣性能與可靠性。在層壓環節,運用高精度壓合設備與先進的定位系統,保證各層線路精準對齊,防止層間偏移影響信號傳輸。?
完善檢測體系,杜絕質量隱患?
HDI 板廠建立全方位、多層次的檢測體系是把控產品質量的關鍵。生產過程中,引入自動光學檢測(AOI)設備,對每一道工序后的線路板進行實時監測,快速識別線路短路、斷路、缺件等缺陷。在鉆孔工序后,利用 X 射線檢測設備,檢查孔的質量與位置精度,確??讖健⒖咨罘显O(shè)計要求。成品出廠前,進行嚴格的電氣性能測試,包括阻抗測試、耐壓測試等,模擬產品在實際使用中的工作環境,確保產品在各種條件下都能穩定運行。同時,定期開展可靠性試驗,如高低溫循環測試、濕熱老化測試等,檢驗產品的長期穩定性。?
培養專業人才,強化質量意識?
人才是質量把控的核心因素。HDI 板廠要注重培養專業技術人才,定期組織員工參加工藝培訓與質量管控培訓,提升員工的操作技能與質量意識。技術人員應深入理解高端產品的質量標準與客戶需求,在生產過程中嚴格執行工藝規范,對出現的質量問題及時分析、解決。同時,鼓勵員工創新,提出改進生產工藝、提升產品質量的建議,形成全員參與質量把控的良好氛圍。?
HDI 板廠唯有從原材料、生產工藝、檢測體系及人才培養等多方面發力,持續提升產品質量,才能在激烈的市場競爭中脫穎而出,滿足高端市場對 HDI 板的嚴苛需求,為電子產業的高端化發展貢獻力量。?
