線路板廠廢水的分類及處理
線路板廠廢水主要包括以下幾種:
1、化學沉銅、蝕刻工序產生的絡合、螯合含銅廢水,此類廢水pH值在9~10,Cu2+濃度可達100~200mg/l

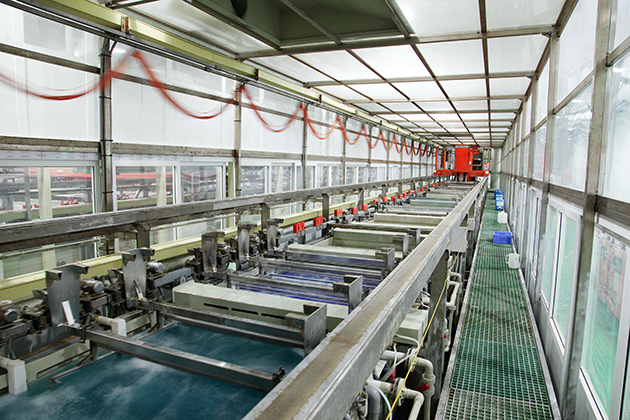

2、電鍍、磨板、刷板前清洗工序產生的大量酸性重金屬?gòu)U水(非絡合銅廢水),含退Sn/Pb廢水,pH值在3~4,Cu2+小于100mg/l,Sn2+小于10mg/l及微量的Pb2+等重金屬。
3、干膜、脫膜、顯影、脫油墨、絲網清洗等工序產生較高濃度的有機油墨廢液,COD濃度一般在3000~4000mg/l。
而針對的線路板廢水的不同特點,在處理時必須對不同的廢水進行分流,采取不同的方法進行處理,接下來,我們江蘇帕斯瑪環境科技有限公司將為您介紹一下不同廢水的處理方法:
1、絡合含銅廢水(銅氨絡合廢水)
此類廢水中重金屬Cu2+與氨形成了較穩定的絡合物,采用一般的氫氧化物混凝反應的方法不能形成氫氧化銅沉淀,必須先破壞絡合物結構,再進行混凝沉淀。一般采用硫化法進行處理,硫化法是指用硫化物中的S2-與銅氨絡合離子中的Cu2+生成CuS沉淀,使銅從廢水中分離,而過量的S2-用鐵鹽使其生產FeS沉淀去除。
2、油墨廢水
脫膜和脫油墨的廢水由于水量較小,一般采用間歇處理,利用有機油墨在酸性條件下,從廢水中分離出來生產懸浮物的性質而去除,經過預處理后的油墨廢水,可混入綜合廢水中與其一起進行后續處理,如水量大可單獨采用生化法進行處理。
3、線路板綜合廢水
此類廢水主要包括含酸堿、Cu2+、Sn2+、Pb2+等重金屬的綜合廢水,其處理方法與電鍍綜合廢水相同,采用氫氧化物混凝沉淀法處理。
4.、多種線路板廢水綜合處理
當一個線路板廠含有以上幾種線路板廢水時,應將銅氨絡合廢水、油墨廢水、綜合重金屬?gòu)U水分流收集,油墨廢水進行預處理后,混入綜合廢水中與其一起進行后續處理,銅氨絡合廢水單獨處理后進入綜合廢水處理系統。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
