汽車軟硬結合板廠之如何成為5G時代的大贏家?
5G!正式來臨...
5G,你比4G多一G,但是這一個G,卻意味著天差地別的技術含義!
下載速度達1.25GB每秒,一秒鐘一部高清電影。
我們現在的4G和5G相比,那就是現實版的龜兔賽跑。
5G的到來,是真正意義上萬物互聯的開始,5G將完成世間萬物的互相連接。隨著5G時代的到來,通信用PCB也將迎來大好時光!
汽車軟硬結合板小編了解,PCB 被稱為“電子產品之母”,所有電子設備或產品均需配備 PCB 板,使得其下游需求持續而穩定,其產業的發展水平可在一定程度上反映一個國家或地區電子信息產業的發展速度與技術水平。

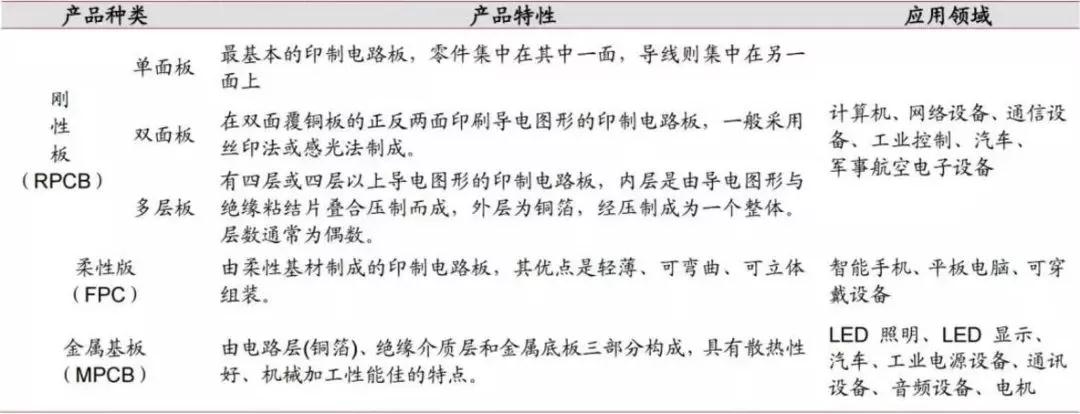

圖一:pcb細分產品及其應用領域
據Prismark數據顯示,過去10年全球PCB產業保持年均復合增速約4%。2017年全球PCB產值為588億美元,同比增速為8.60%,中國PCB產值297億美元,同比增速達9.70%,增速高于全球。從PCB產值地區分布來看,PCB產業重心不斷向亞洲地區轉移,中國已成為全球PCB最重要玩家,占全球PCB產值的50%以上。

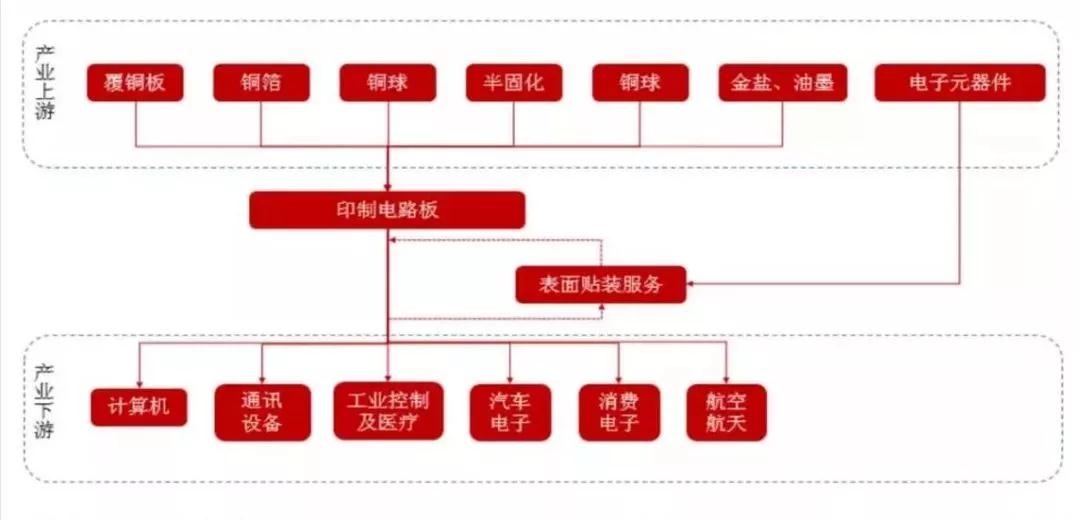

圖二:?jiǎn)慰碢CB 產業鏈環節,它處于整體產業鏈中游
其上游為各類生產 PCB 的原材料,主要包括覆銅板、銅箔、銅球、半固化片、金鹽、油墨、干膜及其他化工材料,柔性電路板的主要原料還包括覆蓋膜、電磁膜等。

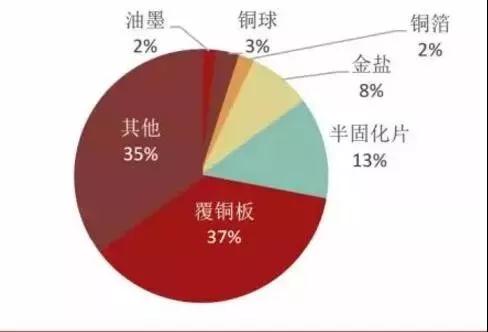

圖三:上游pcb制造原材料成本占比
下游主要應用于計算機、通訊設備、工業控制、汽車電子、消費電子和航天航空等領域,覆蓋范圍非常廣泛。其中,通訊、計算機、消費電子是 PCB 產業最重要的三個應用終端,需求量占比分別為 27%、27%和 14%,直接影響著上游 PCB 產業的發展?fàn)顩r。
5G時代的大贏家——PCB
基站PCB 在5G時代量?jī)r(jià)齊升

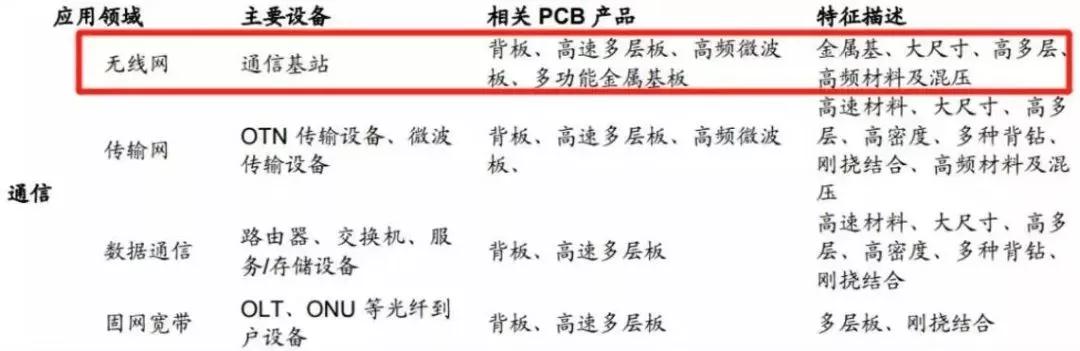

圖四:pcb在通信領域應用產品
其一,5G 基站相比 4G 數量上會有提升,根據中國三大電信運營商公開數據,2016 年中國移動、中國電信、中國聯通分別新增 4G 基站 40 萬個、38 萬個、34 萬個,總數提升至 151 萬個、89 萬個、74 萬個,總共約 314 萬個。而據測算未來僅小基站數量將為當前基站市場的 10 倍以上。

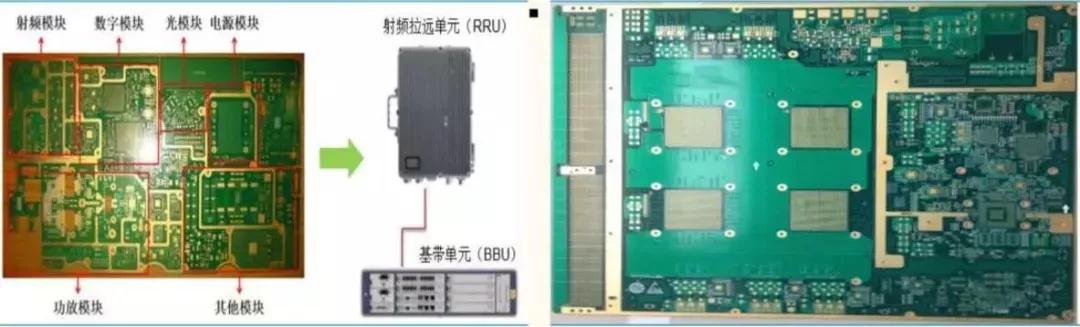

圖五:pcb在基站通信設備中的應用 圖六:100G通信骨干網傳輸用告訴系統板
其二,由于 5G 高速高頻的特點,就單個基站而言,通訊板的價值量也會有很大的提升。一方面,隨著 5G 頻段增多,頻率升高使得射頻前端元件數量大幅增加,以及 Massive MIMO 集合到 AAU 上, AAU 上 PCB 使用面積大幅增加,層數增多,天線 AAU 的附加值向PCB 板及覆銅板轉移;另一方面隨著 5G 傳輸數據大幅增加,對于基站 BBU 的數據處理能力有更高的要求,BBU 將采用更大面積,更高層數的 PCB,基材方面需要使用高速高頻材料。保守測算,單個 5G 宏基站的 PCB 價值量是 4G 的兩倍以上。
5G手機、平板電腦等輕薄化需求帶動 FPC 市場空間提升
IDC 預測第一批 5G 智能手機將在 2019 年下半年上市,至 2020 年 5G 手機的出貨量將達到智能手機出貨量總數的 7%(約 2.12 億部),到 2022 年將占 18%。
據產業調研顯示,新款蘋果手機中至少 20 塊 FPC 料號,價值空間超過 20 美元,而平板產品也有望進一步輕薄化,將大量使用 FPC 產品。同時國產領先品牌華為、OPPO、vivo 等也紛紛提升 FPC 用量至 10-12 塊。
2016 年 FPC 全球市場規模增長至 852 億元,F(xiàn)PC 中國市場規模增長至 316 億元,預計到 2021 年,中國 FPC 市場有望達到 516 億元,復合增速達 10%。
汽車電子化、電動化、智能化將給 PCB 帶來增量的市場空間
其一,智能駕駛&汽車電子化:汽車的電子化會帶車用 PCB 用量的增長,2010 年汽車電子占整車 BOM 約 30%左右,預計到 2030 年這一比例有望提升至 50%。目前中端車型 PCB 使用面積約為 0.5~0.7 平方米,經濟型汽車 PCB 使用面積為 0.3~0.4 平方米,假設 PCB 的均價為 1000元/平方米,則平均單車價值 800 元左右,豪華型汽車 PCB 使用面積約 2.5-3 平方米,單車價值超過 2500 元,隨著汽車電子化程度加深,車用 PCB 需求面積將會逐步增長。此外,智能駕駛的高級駕駛輔助系統 ADAS 也需要用到大量的 PCB 。
其二,新能源汽車:新能源汽車較傳統汽車所用 PCB 量有較大提升,若初步估算單車用 PCB 為 3 平米,假設 PCB 平均價格為 1000 元/平方米,則 2018~2020 年新能源汽車對應 PCB 新增市場規模為 28.50 億元、39.60 億元、54.30 億元。
云計算
數據中心推動高頻高速等高端 PCB 產品需求目前全球數據中心向高速度、大容量等特性發展。據 IDC 的數據統計,2016 年全球的數據中心市場規模達到 452 億美元,增長率為 17%。而中國數據中心增長明顯快于全球步伐,2016 年規模為 715 億人民幣,增長率達到 37%。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
