iPhone XS比iPhone XR脆弱的原因，竟與PCB有關
被大量智能型手機采用的 Gorilla Glass （大猩猩玻璃），眾所周知乃是由康寧公司所研發。 此前，康寧引述來自 Toluna 消費者調查結果指出，人們手中的手機平均一年會摔落七次，可以見得，摔落手機對于用戶來說，某個程度來說很稀松平常。 然而，這件事情，對于部分 iPhone 用戶來說，負面影響力超過想象！ 因?yàn)榭赡懿恍⌒囊凰ぃ愕氖謾C(jī)就摔到不能用了，個中原因就在新 iPhone 的專屬設計「特色」。
《騰訊網》報導，近期有頗為知名的智能型手機維修師在網絡上分享到，蘋果在 2018 年發表的 iPhone XS 系列以及 iPhone XR 當中，其實定價更為便宜的 iPhone XR 更易于維修，因?yàn)?iPhone XR 系列有個致命的「缺點」。

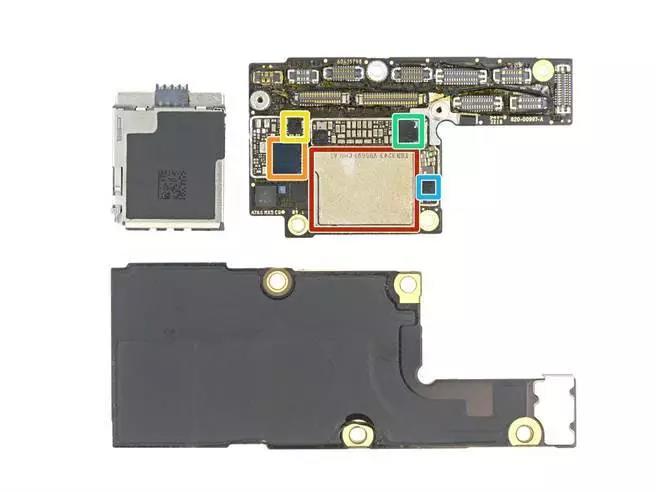

該維修師表示，iPhone XS 系列不同于 iPhone XR，前者采用的是三明治結構的 PCB 板設計，也就是存在上、中、下層的焊接點，雖然這樣的結構設計，是讓 iPhone XS 系列的下巴（屏幕底部的黑色邊框）明顯比 iPhone X R 更小的原因，但也讓 iPhone XS 系列手機更為脆弱，成為明顯的缺點。
.jpg)
他指出，智能型手機在摔落時，雖然看起來可以順利操作、屏幕沒有出現問題，但是機器內部的焊接點很可能脫落，以致出現收訊不佳、沒有原因的重新起懂、觸控不靈敏等問題，造成維修上的麻煩。
而除了這項缺點之外，維修師也指出 iPhone XS 系列以及 iPhone XR 的充電端口都有一個通病，就是容易松動導致接觸不良，而這也可能是因?yàn)樾率謾C(jī)采用嶄新的結構設計所導致。
或許，這也是蘋果官方針對 iPhoen XS 系列、iPhone XR 訂出的官方維修價都高的驚人的緣故之一。 如果你手中就正好就擁有這些 iPhone 款式，除了維修價很讓人崩潰之外，為了不讓手機提前下崗，最好不要輕易的摔到它?。?/p>
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
