HDI電路板電鍍中4種特殊的電鍍辦法
HDI線路板廠家常常需求將稀有金屬鍍?cè)诎暹呫暯悠?、板邊突出接點或金手指上以提供較低的接觸電阻和較高的耐磨性,該技術稱為指排式電鍍或突出局部電鍍。常將金鍍?cè)趦?nèi)層鍍層為鎳的板邊銜接器突出觸頭上,金手指或板邊突出局部采用手工或自動電鍍技術,目前接觸插頭或金手指上的鍍金已被鍍銠、鍍鉛所替代。
第一種,指排式電鍍
常常需求將稀有金屬鍍?cè)诎暹呫暯悠鳌暹呁怀鼋狱c(diǎn)或金手指上以提供較低的接觸電阻和較高的耐磨性,該技術稱為指排式電鍍或突出局部電鍍。常將金鍍?cè)趦?nèi)層鍍層為鎳的板邊銜接器突出觸頭上,金手指或板邊突出局部采用手工或自動電鍍技術,目前接觸插頭或金手指上的鍍金已被鍍姥、鍍鉛、鍍鈕所替代。其工藝如下所述:
1)剝除涂層去除突出觸點上的錫或錫-鉛涂層
2) 清洗水漂洗
3) 擦洗用研磨劑擦洗
4) 活化漫沒在10% 的硫酸中
5) 在突出觸頭上鍍鎳厚度為4 -5μm
6) 清洗去除礦物質水
7) 金浸透溶液處置
8) 鍍金
9) 清洗
10) 烘干
第二種,通孔電鍍
有多種辦法能夠在基板鉆孔的孔壁上樹立一層符合請求的電鍍層,這在工業應用中稱為孔壁活化,其印制電路商用消費過程需求多個中間貯槽,每個貯槽都有其本身的控制和養護請求。通孔電鍍是鉆孔制造過程的后續必要制造過程,當鉆頭鉆過銅箔及其下面的基板時,產生的熱量使構成大多數基板基體的絕緣合成樹脂凝結,凝結的樹脂及其他鉆孔碎片堆積在孔洞四周,涂敷在銅箔中新暴顯露的孔壁上,事實上這對后續的電鍍外表是有害的。凝結的樹脂還會在基板孔壁上殘留下一層熱軸,它關于大多數活化劑都表現出了不良的粘著性,這就需求開發一類相似去污漬和回蝕化學作用的技術。
更合適印制電路板原型制造的一種辦法是運用一種特別設計的低粘度的油墨,用來在每個通孔內壁上構成高粘著性、高導電性的覆膜。這樣就不用運用多個化學處置過程,僅需一個應用步驟,隨后停止熱固化,就能夠在一切的孔壁內側構成連續的覆膜,它不需求進一步處置就能夠直接電鍍。這種油墨是一種基于樹脂的物質,它具有很激烈的粘著性,能夠毫不費力的粘接在大多數熱拋光的孔壁上,這樣就消弭了回蝕這一步驟。
第三種,卷輪連動式選擇鍍
電子元器件的引腳和插針,例如銜接器、集成電路、晶體管和柔性印制電路等都是采用選擇鍍來取得良好的接觸電阻和抗腐蝕性的。這種電鍍辦法能夠采用手工方式,也能夠采用自動方式,單獨的對每一個插針停止選擇鍍十分昂貴,故必需采用批量焊接。通常,將輾平成所需厚度的金屬箔的兩端停止沖切,采用化學或機械的辦法停止清潔,然后有選擇的采用像鎳、金、銀、銠、鈕或錫鎳合金、銅鎳合金、鎳鉛合金等停止連續電鍍。在選擇鍍這一電鍍辦法,首先在金屬銅箔板不需求電鍍的局部覆上一層阻劑膜,只在選定的銅箔局部停止電鍍。
第四種,刷鍍
另外一種選擇鍍的辦法稱為"刷鍍" 。它是一種電堆積技術,在電鍍過程中并不是一切的局部均浸沒在電解液中。在這種電鍍技術中,只對有限的區域停止電鍍,而對其他的局部沒有任何影響。通常,將稀有金屬鍍?cè)谟≈齐娐钒迳纤x擇的局部,例如像板邊銜接器等區域。刷鍍?cè)陔娮咏M裝車間中維修廢棄PCB時運用得更多。將一個特殊的陽極(化學反響不生動的陽極,例如石墨)包裹在有吸收才能的資料中(棉花棒) ,用它來將電鍍?nèi)芤簬У剿枨笸V闺婂兊闹醒搿?/span>
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

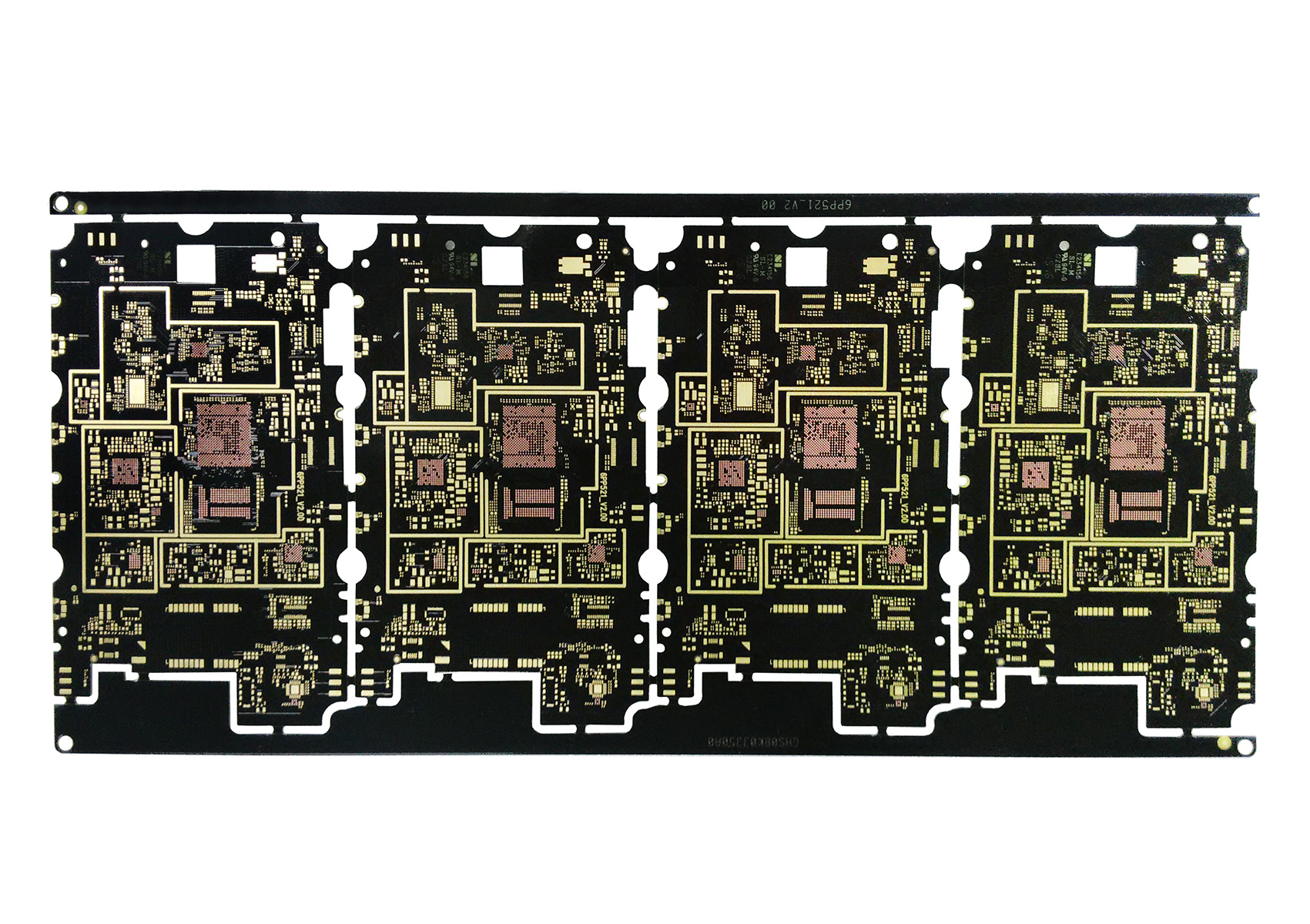

通訊手機HDI
-
-
