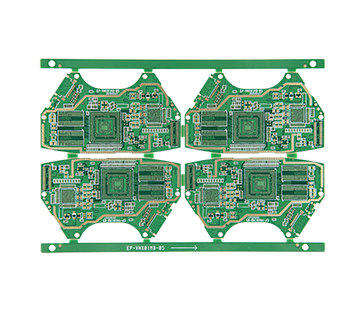

汽車軟硬結合板的優點及應用
一、軟硬結合板的優點:
軟硬結合板同時具備FPC的特性與PCB的特性,因此,它可以用于一些有特殊要求的產品之中,既有一定的撓性區域,也有一定的剛性區域,對節省產品內部空間,減少成品體積,提高產品性能有很大的幫助。
移動電話、按鍵板與側按鍵等、電腦與液晶熒幕、主板與顯示屏等、CD隨身聽、磁碟機。
三、軟硬結合板制作方法:
1、在軟板基材的相對兩個表面設置線路圖形,分別貼上預先鉆孔開窗的覆蓋膜并壓合。(在165-185℃的溫度、120-150kg/cm2的壓力下,將所述覆蓋膜壓合在所述軟板基材上,并在160±5℃下烘烤60-90min。)
2、分別在所述覆蓋膜的開窗處貼電磁屏蔽膜并壓合。(在165-185℃的溫度、80-100kg/cm2的壓力下,將所述電磁屏蔽膜壓合在所述覆蓋膜上,并在160±5℃下烘烤60-90min。)
3、依次在所述覆蓋膜上貼覆半固化片和硬板基材,壓合,形成疊層結構。(所述硬板基材為純銅箔,壓合的壓力為25-35kg/cm2,以1.5-3℃/min將溫度升高至180-210℃,并保壓60-90min。)
4、通過鉆孔和沉鍍銅將所述軟板基材和硬板基材導通。(采用0.15mm的鉆咀,以150-180krpm的鉆速對步驟S3獲得的疊層結構進行鉆孔,獲得貫穿所述疊層結構的通孔;以VCP鍍銅方式對所述通孔進行鍍銅。
優選地,所述通孔的孔壁銅厚為12-20μm。)
5、在所述硬板基材上設置線路圖形。
6、在所述硬板基材的線路圖形上印刷阻焊曝光油墨層,通過阻焊曝光顯影露出焊盤區域。
7、對所述焊盤區域進行表面處理。(所述表面處理包括化鎳鈀金處理,化鎳鈀金處理后,獲得的鎳層厚度5-15μm,鈀層厚度>0.05μm,金層厚度>0.05μm。)
8、加工外形,得到軟硬結合板。(通過鑼板和模具沖切的方式加工出軟硬結合板外形,得到軟硬結合板,本發明還提供一種軟硬結合板,采用上述任一項所述的制作方法制成)
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
