軟硬結合板的優點
除了價錢之外，使用軟硬結合板則有許多的優點，列舉如下：
1. 可以有效節省電路板上的空間并省去使用連接器或是HotBar的制程
因?yàn)檐浻舶逡呀?jīng)結合在一起了，所以原本需要使用連接器或是HotBar制程的空間就可以省掉了，這對一些有高密度需求的板子來說，少掉一個連接器的空間就像撿到一塊寶一樣。

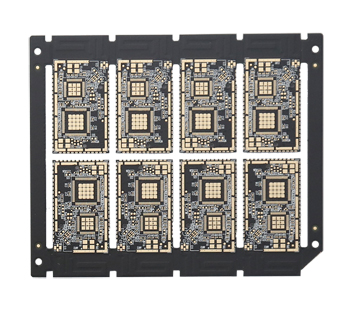

.jpg)
這樣子連帶的也就省掉了使用連接器的零件費用或是HotBar制程的費用。另外，兩片板子之間的空間也會因?yàn)槭∪チ诉B接器而變得可以更緊密。
?2. 訊號傳遞的距離縮短、速度增加，可以有效改善可靠度
傳統透過連接器的訊號傳遞為【電路板→連接器→軟板→連接器→電路板】，而軟硬結合板的訊號傳遞則降為【電路板→軟板→電路板】，訊號傳遞的距離變短了，在不同介質間訊號傳遞衰減的問題也減小了，一般電路板上面的線路是銅材質，而連接器的接觸端子則是鍍金，焊錫接腳處則是鍍?nèi)a，而且需使用錫膏焊接在電路板上，訊號在不同的介質間傳遞難免會有些衰減，如果改用軟硬結合板，這些介質就會變得比較少，訊號傳遞的能力也可以得到相對的提升，對一些訊號淮確度需求較高的產品，有助提高其可靠度。
3. 簡化產品組裝、節省組裝工時
采用軟硬結合板可以減少SMT打件的工時，因?yàn)樯俚袅诉B接器(connector)的數目。 也減少了整機組裝的工時，因?yàn)槭∪④洶宀迦脒B接器的組裝動作，或是省去了HotBar的制程工序。 還減少了零件管理及庫存的費用，因?yàn)锽OM表減少，所以管理就變少了。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
