HDI板的介紹

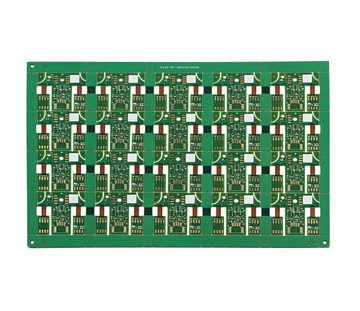

HDI板（HighDensityInterconnector），即高密度互連板，是使用微盲埋孔技術的一種線路分布密度比較高的電路板。HDI板有內層線路和外層線路，再利用鉆孔、孔內金屬化等工藝，使各層線路內部實現連結。
.jpg)
HDI板一般采用積層法制造，積層的次數越多，板件的技術檔次越高。普通的HDI板基本上是1次積層，高階HDI采用2次或以上的積層技術，同時采用疊孔、電鍍填孔、激光直接打孔等先進PCB技術。
當PCB的密度增加超過八層板后，以HDI來制造，其成本將較傳統復雜的壓合制程來得低。HDI板有利于先進構裝技術的使用，其電性能和訊號正確性比傳統PCB更高。此外，HDI板對于射頻干擾、電磁波干擾、靜電釋放、熱傳導等具有更佳的改善。
電子產品不斷地向高密度、高精度發展，所謂“高”，除了提高機器性能之外，還要縮小機器的體積。高密度集成（HDI）技術可以使終端產品設計更加小型化，同時滿足電子性能和效率的更高標準。目前流行的電子產品，諸如手機、數碼（攝）像機、筆記本電腦、汽車電子等，很多都是使用HDI板。隨著電子產品的更新?lián)Q代和市場的需求，HDI板的發展會非常迅速。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
