指紋識別軟硬結合板的優缺點
指紋識別軟硬結合板的出現為電子組件之間的互連提供了一種新的連接方式,隨著電子信息技術的發展和人們對電子設備的需求趨向輕薄短小且多功化,指紋識別軟硬結合印刷板恰好符合此種潮流。

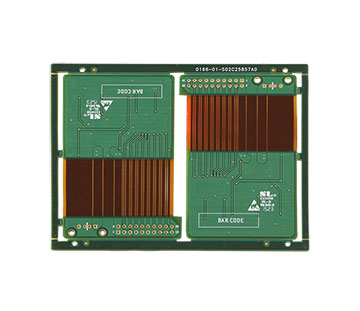

.jpg)
長處:
1.可3D立體布線組裝
2.可動態運用，高度撓折需求
3.高密度線路規劃，可實現HDI
4.高信任度，低阻抗丟失，完好型號傳輸
5.縮短裝置時間,降低裝置本錢,便于操作.
6.具有剛性板強度，起到可支撐作用.
缺點:
1.制造難度大,不但要有剛性板作工藝,特別是撓性板,同時制造流程遠遠比剛性、撓性板
多而雜.
2.一次性本錢高,設備投入性大,既要有可供剛性板出產的, 還要有供撓性板出產的設備.
運用方面,在裝拆損壞后無法修正,導致其它部分一塊作廢.
