汽車軟硬結合板是汽車電子的關鍵互連件
作為汽車電子零件裝載的基板和關鍵互連件,汽車軟硬結合板的制造品質不但直接影響電子產品的可靠性,而且影響系統產品整體競爭力,因此被稱為“電子系統產品之母”。印刷電路板產業的發展水平一定程度上反映一個國家或地區電子產業的發展速度與技術水準。
制作 PCB 的上游原材料主要為銅箔、銅球、覆銅板、半固化片、油墨和干膜等,PCB 產品下游應用領域?yàn)橄M(fèi)電子、通訊設備、汽車電子、工控設備、醫療電子、清潔能源、智能安防、航空航天及軍工產品等。上游原材料的供應情況和價格水平?jīng)Q定 PCB 企業的生產成本,下游行業的變化將直接影響印刷線路板的需求和價格水平。
按照印刷線路板按照層數可分為單面板、雙面板、多層板、HDI 板等;按照結構分類,包括剛性版、柔性線路板、軟硬結合板等。據 Prismark 發布的數據,全球 PCB 產值中占比最大的 3 類產品依次為多層板、柔性電路板、HDI 板,其產值增速亦領先。
產值增速一定程度上反應供給端情形,但并不適合據此判斷對應產品的發展前景。我們認為,HDI 最大的市場為手機市場,行業增速放緩,普通 HDI 產品盈利性并不樂觀。
HDI 是高密度互聯(High Density Interconnector)的縮寫,HDI 板是使用微盲埋孔技術的一種線路分布密度比較高的電路板。因提高 PCB 密度最有效的方法是減少通孔的數量,及精確設置盲孔、埋孔來實現,高密度集成(HDI)技術可以使終端產品設計更加小型化,同時滿足電子性能和效率的更高標準。HDI 目前廣泛應用于手機、數碼(攝)像機、MP3、MP4、筆記本電腦等消費電子及 IC 載板中,其中手機市場為最大的應用市場。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

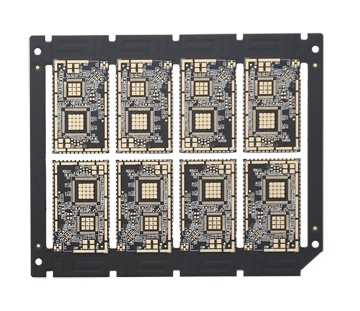

通訊手機HDI
-
-
