手機無線充線路板之手機無線快充“火”了,但如何散熱卻有分歧
據手機無線充線路板廠了解,最近這段時間,無線充電似乎成為了高端智能手機領域的新話題。先是小米發布了支持100W無線充電的旗艦機型MIX4,緊接著realme也推出了旗下的首款、同時也是Android陣營的首批磁吸式無線充電方案MagDart。
而在閉幕不久的中國國際智能產業博覽會上,OPPO方面也首次展出了他們的MagVOOC磁吸閃充概念產品。
據手機無線充線路板廠了解,無線充電本身需要經過電-磁-電的多次能量轉換,再加上無線充電的電路比有線充電更加復雜,手機中內置的受電線圈在位置上往往也與電池“恰好”重合,因此各家的高功率無線充電方案,基本都會在無線充電器上加入相應的散熱措施。
但這一散熱措施具體加在無線充電設備的什么位置,卻是一個非常有趣的問題。
據手機無線充線路板廠了解,縱觀市面上已知的手機高功率無線充電器會發現,手機廠商在無線充電器的散熱設計上基本上存在兩個“流派”。

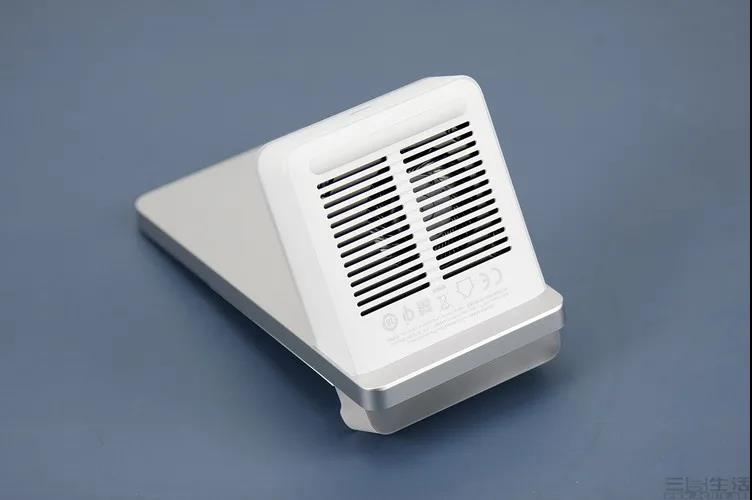

第一種,同時也是最為主流的方案,就是在無線充電器的底部設置風扇,同時在充電板與手機機背之間預留風道。使得風扇吹出的冷風從充電板和手機之間流過,可以帶走充電板與機背上的熱量。
很顯然這種設計的“散熱”對象,是無線充電器的表面以及手機背部。它的主要思路在于冷卻充電線圈,同時也可以為手機的電 電池進行一定程度上的降溫,這樣當線圈和電池的溫度得以降低后,充電功率就能夠較長時間維持在較高水準。
但是這種設計其實有一個問題,那就是必須要讓手機機背與充電線圈間有一個空氣流通的“風道”,而為了實現這一點,手機的機背就必須不能與充電器緊密接觸。然而這就意味著手機內部的充電感應線圈,和充電器內部的線圈之間的距離會被拉長,同時 也比較難以保障兩個線圈100%的對位。于是乎就可能會產生一部分的能量損耗,也就是說會額外浪費部分電能。
那么如果讓充電器和手機的機背緊密貼合呢?這就衍生出了第二種無線充電設計,也就是目前realme和OPPO都有在做的磁吸式無線充電。深聯電路板廠19年專注于做手機無線充線路板,OPPO,小米等知名客戶的一致選擇。
當然,給充電器散熱本身,也能夠使得其電路維持更高的工作效率。但這樣一來,手機內部受電線圈以及電池的散熱效果,就必然不如第一種設計來得好了。因為這個時候手機機背的發熱,實際上是需要先通過接觸導熱傳導到充電器內部,才能被風扇給“散”掉。
換而言之,這實際上就形成了一個略顯尷尬的情況。傳統的風冷式無線充電對手機電池的散熱效果更好,但可能因為充電線圈不對位,或線圈之間距離太遠而造成能源浪費,使得充電速度受影響。而磁吸式的風冷無線充電,能夠確保手機與充電器線圈緊密接觸,但同時對手機電池和內置線圈的散熱能力會略差一些,可能會因為手機電池發熱而造成充電速度變慢,同時帶來耗電量的上升等不良影響。
那么問題就來了,是線圈錯位導致的副作用更大一些,還是手機電池發熱導致的副作用更大一些呢?目前,我們還無法就此給出一個準確的答案,而至于究竟哪種方案會成為未來的主流,則需要到未來才能揭曉了。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
