建議收藏!你不可不知的軟硬結合板知識

文章來源:作者:何琴 查看手機網址
掃一掃!
掃一掃!
人氣:3802發布日期:2021-10-07 02:58【

  柔板的本質是將FPC作為PCB的一個層或者兩個電路層,再對PCB的剛性進行部分銑加工,只保留柔性部分。

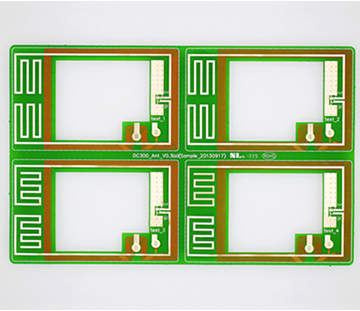

  軟硬結合板是什么FPC與PCB的誕生與發展,催生了軟硬結合板這一新產品。因此,軟硬結合板,就是柔性線路板與硬性線路板,經過壓合等工序,按相關工藝要求組合在一起,形成的具有FPC特性與PCB特性的線路板。
  生產流程:因為軟硬結合板是FPC與PCB的組合,軟硬結合板的生產應同時具備FPC生產設備與PCB生產設備。首先,由電子工程師根據需求畫出軟性結合板的線路與外形,然后,下發到可以生產軟硬結合板的工廠,經過CAM工程師對相關文件進行處理、規劃,然后安排FPC產線生產所需FPC、PCB產線生產PCB,這兩款軟板與硬板出來后,按照電子工程師的規劃要求,將FPC與PCB  經過壓合機無縫壓合,再經過一系列細節環節,最終就制程了軟硬結合板。很重要的一個環節,應為軟硬結合板難度大,細節問題多,在出貨之前,一般都要進行全檢,因其價值比較高,以免讓供需雙方造成相關利益損失。


優點與缺點:

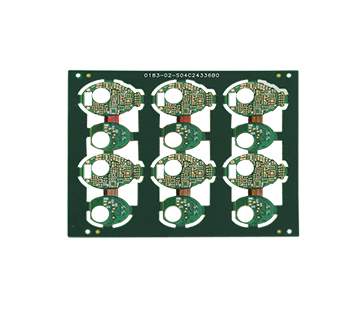

  優點:軟硬結合板同時具備FPC的特性與PCB的特性,因此,它可以用于一些有特殊要求的產品之中,既有一定的撓性區域,也有一定的剛性區域,對節省產品內部空間,減少成品體積,提高產品性能有很大的幫助。
  缺點:軟硬結合板生產工序繁多,生產難度大,良品率較低,所投物料、人力較多,因此,其價格比較貴,生產周期比較長。
1、 剛柔板并不便宜,為什么采用剛柔板?
  在硬件設計的時候,成本往往不是關鍵要素;
第一、可靠性:剛柔板能夠解決FPC的安裝可靠性問題。
  在FPC通過連接器進行連接,帶來了安裝成本,安裝不方便,安裝可靠性的問題,同時容易短路,脫落等問題。在??低暤哪晨詈A堪l(fā)貨的筒機設計上面看到了FPC安裝之后,對FPC與PCB進行補焊的現象。剛柔板解決了FPC安裝可靠性的問題。
第二、綜合成本:
  剛柔板,雖然單位面積的價格提高了,但是節約了連接器的費用,同時減少了安裝時間,減少了返修率,減少了返修率,提高了可生產性和可靠性。在海量發貨的產品使用,往往是有效降低成本的。
  所以計算的成本:剛柔板面積*剛柔板單價 - 加工時間成本 - FPC松脫返修成本*松脫概率 – 較少單板種類帶來的管理成本    是否大于   原PCB面積*PCB單價+FPC價格+連接器價格
第三、有效改善信號質量
  由于不通過連接器進行連接,走線連續性更好,信號完整性更好。傳統IPC使用FPC和連接器,對Sensor(視頻傳感器)板和主控板進行對接。

  使用剛柔板可以把主控板和sensor板做成一體,解決了很多問題,同時也符合筒機的結構設計需求。
2、剛柔板的設計注意點:

A、需要考慮柔性板的彎曲半徑,彎曲半徑過小會容易損壞。

B、有效減少總面積,優化設計減小成本。

C、需要考慮安裝后立體空間的結構問題。

D、需要考慮柔性部分走線的層數最佳設計。
3、考慮未來3D打印發展了之后是否可以打印出奇形怪狀的PCB呢?避免FPC或者剛柔板的弱點。
安裝更方便,可靠性更高,形狀更隨意,不容易損壞。3D打印是否能夠顛覆傳統的PCB加工呢,我們拭目以待。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
