軟硬結合板并不便宜，為什么采用軟硬結合板？
1、 軟硬結合板并不便宜，為什么采用軟硬結合板？
在硬件設計的時候，成本往往不是關鍵要素；
第一、可靠性：軟硬結合板能夠解決FPC的安裝可靠性問題。
在FPC通過連接器進行連接，帶來了安裝成本，安裝不方便，安裝可靠性的問題，同時容易短路，脫落等問題。在?？低暤哪晨詈Ａ堪l(fā)貨的筒機設計上面看到了FPC安裝之后，對FPC與PCB進行補焊的現象。軟硬結合板解決了FPC安裝可靠性的問題。
第二、綜合成本：

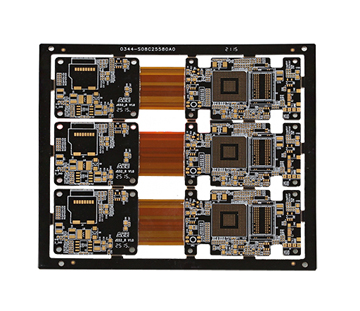

.jpg)
軟硬結合板，雖然單位面積的價格提高了，但是節約了連接器的費用，同時減少了安裝時間，減少了返修率，減少了返修率，提高了可生產性和可靠性。在海量發貨的產品使用，往往是有效降低成本的。
所以計算的成本：軟硬結合板面積*軟硬結合板單價 - 加工時間成本 - FPC松脫返修成本*松脫概率 – 較少單板種類帶來的管理成本 是否大于 原PCB面積*PCB單價+FPC價格+連接器價格
第三、有效改善信號質量
由于不通過連接器進行連接，走線連續性更好，信號完整性更好。傳統IPC使用FPC和連接器，對Sensor（視頻傳感器）板和主控板進行對接。
使用軟硬結合板可以把主控板和sensor板做成一體，解決了很多問題，同時也符合筒機的結構設計需求。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
