電路板廠:傳感器壞了,信號線可以短接嗎?
如果傳感器已經壞了短不短接都沒意義了!
據電路板廠了解,傳感器作為被測量輸入的第一道關口,將被測量轉換為可測量的信號,這個信號可以是模擬量信號、數字量信號、其它形式的信號。因此,傳感器是實現自動檢測及自動控制的首要環節。隨著傳感器技術的不斷發現,如今的傳感器種類繁多,枚不勝舉。
例如熱電偶、熱電阻、電容式、壓電式、應變式、轉速、位移、濃度、流量、液位等傳感器,在各個領域發揮至關重要的作用。
電路板廠提醒大家,假如是測溫傳感器,熱電偶熱電阻!熱電偶的傳感器壞了,短接信號線,短接起來儀表顯示的就是短接處的溫度。熱電阻壞了比如燒斷了或短路,本身輸出信號就不對了,短接信號線沒意義。如果只是信號線斷了非公共信號線,短接可以將就使用。模擬量傳感器壞了,短接信號線了沒碰到意義,因?yàn)樗旧砜赡芫筒惠敵鲂盘柫恕?/span>

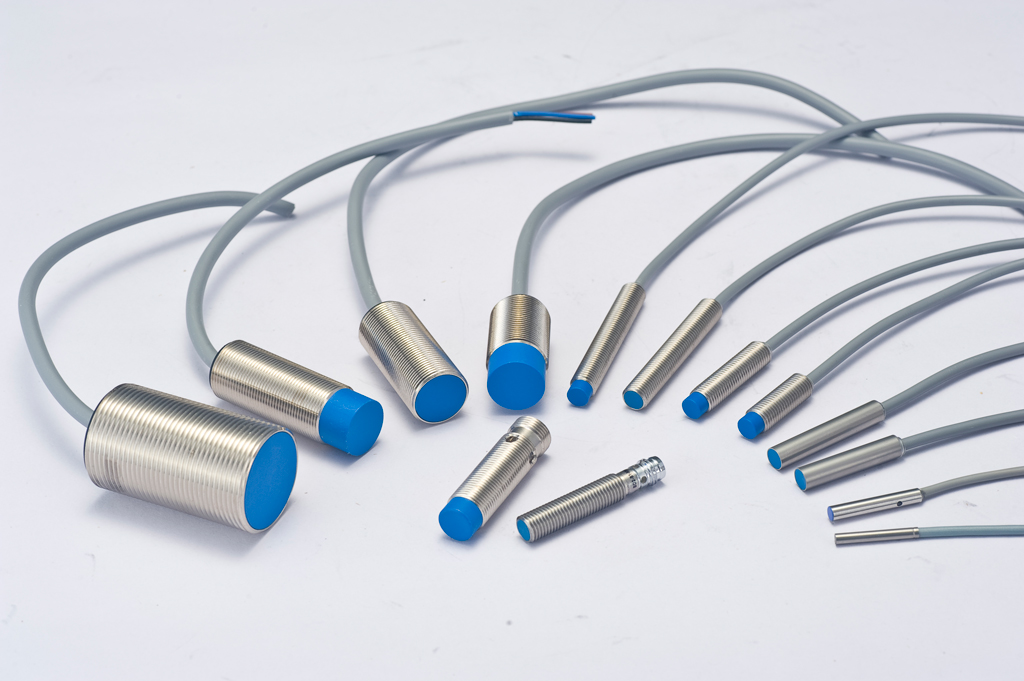

開關量傳感器,比如接近開關也是一樣,它損壞了,就算有物體靠近其感應范圍,其也不會發生邏輯變化,要不保持常開要不保持常閉。而且只有一根信號線,晶體管的飽和及截止就是控制此根線得高電平還是低電平,所以不必要多次一舉!
深聯電路板廠20年專注于傳感器PCB的研發制造,眾多知名客戶的一致選擇!
