手機無線充線路板：手機無線充電器壞了

文章來源：作者：張勝 查看手機網址
掃一掃！
掃一掃!
人氣：2014發布日期：2023-03-16 09:53【大 中 小】

【導讀】對于手邊的一款外部引線斷裂的蘋果手機無線充電器（手機無線充線路板）進行拆卸，觀察其內部電路工藝設計。但是由于電路上主要芯片型號文字顯示不清，故此對于其主要工作原理尚不清楚。



01 無線充電器



手邊的手機無線充電器（手機無線充線路板）的引線壞了。現在已經不再像之前在電器損毀時修修再用，而是“舊的不去，新的不來”，不過對于壞掉的充電器還是希望打開看看其中的工程設計。



1.1 充電器的基本參數



無線充電器（手機無線充線路板）包括有充電盤和type-c USB接口。



1.1.1 充電盤機械參數

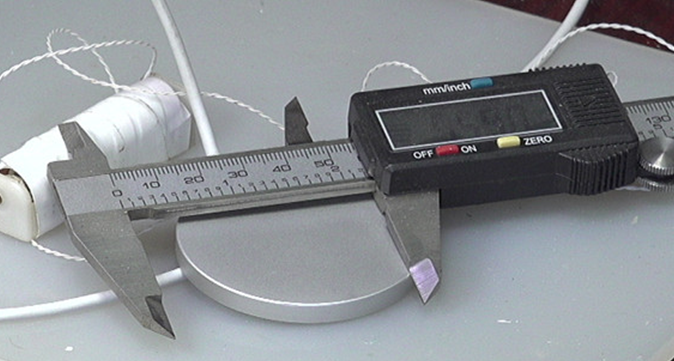

 ●  充電盤的機械參數：  



直徑：56mm   

厚度：5.40mm   

重量：31.4g 

▲ 圖1.1 測量一下充電盤的直徑和厚度



1.1.2 基本結構

  

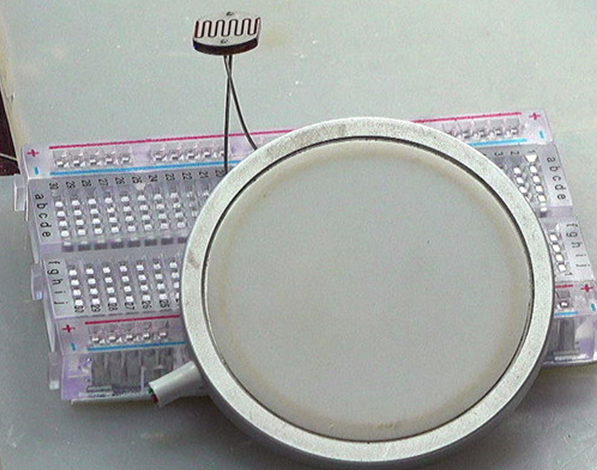

充電盤正面邊緣3mm之內有白色橡膠表面。

▲ 圖1.1.2 充電盤的正面結構

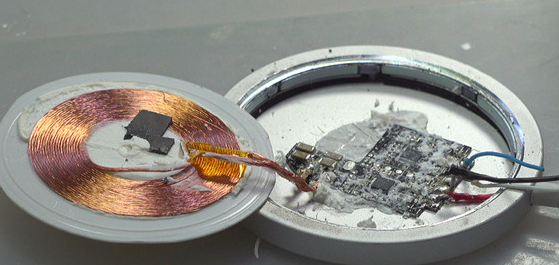

1.2 內部結構

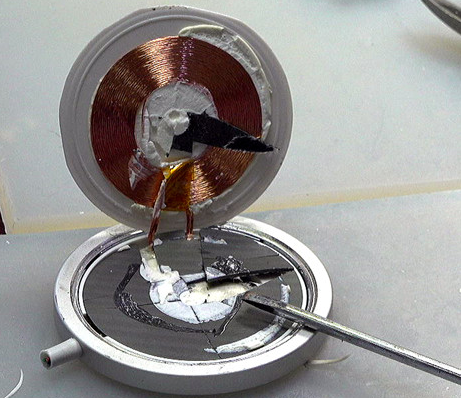

使用一字改錐撬開白色的表面外殼，顯露出其背后的充電線圈。在充電線圈與下面結構之間存在著一個很薄的鐵氧體薄片，在撬開線圈塑料殼的時候它已經破裂。

▲ 圖1.2.1 充電線圈與內部結構

  

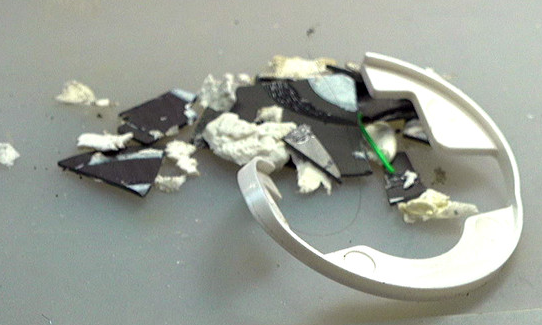

將破損的鐵氧體薄片清理，下面是由白色乳膠封固的電路板。四周還有一圈白色塑料的永磁鐵擋片。此貼塑料擋片是把四周均勻分布的永磁鐵封固在充電器金屬外殼中。

▲ 圖1.2.2 鐵氧體碎片，白色封固乳膠，白色塑料磁鐵擋片

  

下面是裸露出的充電器內部的結構：



●   金屬殼，經過磁鐵測試不屬于鐵質材料，猜測應該屬于鋁殼；

●   邊緣分布有環形磁鐵，用于將充電器吸附在手機外殼上；

●   異形的充電電路板， LC輸出功率部分在電路板的一角；

▲ 圖1.2.3 內部的電路板



1.3 電路板



1.3.1 電路板結構

  

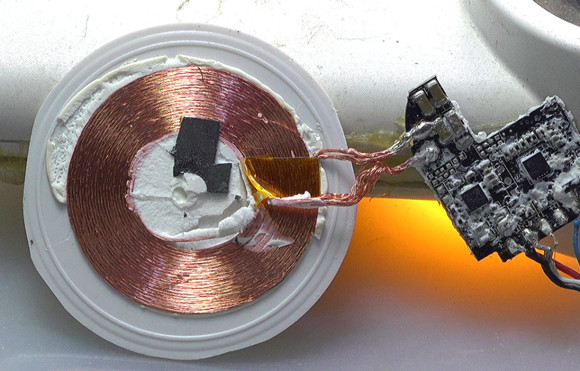

下圖顯示了充電器內部電路的主要結構。

▲ 圖1.3.1 充電器內部電路

  

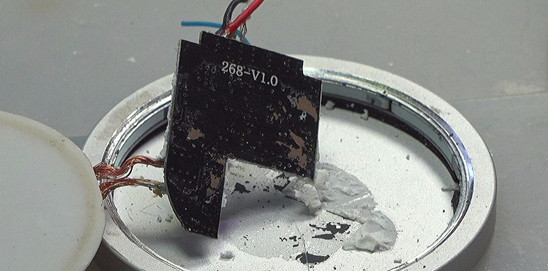

使用小型一字改錐將電路板撬開，可以發現電路板與背后的金屬殼之間是直接粘合在一起。電路板的散熱可以直接通過充電器金屬殼完成。

▲ 圖1.3.2 將充電電路板撬開

  

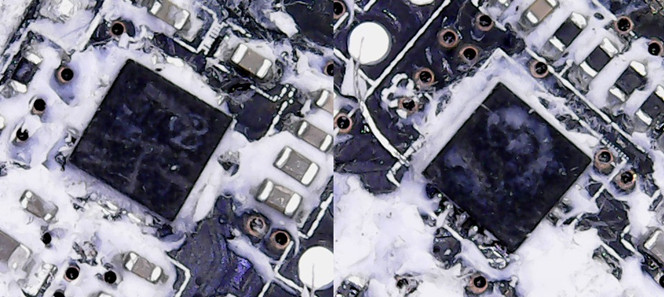

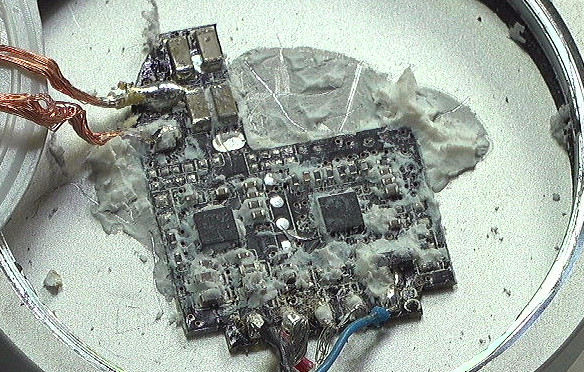

電路板上的兩顆QFN封裝的芯片，表面的文字信息看不太清楚。

▲ 圖1.3.3 電路板上兩顆主要QFN封裝的芯片



1.3.2 LC器件參數

  

用于無線點磁場耦合的線圈以及諧振電容比較容易辨識。使用SmartTweezer初步測量其參數。

▲ 圖1.3.4 電磁耦合對應的線圈和諧振電容

  

使用電路通斷器可以判定四個電容是并聯關系，與輸出電感呈現串聯諧振電路。

▲ 圖1.3.5 輸出LC串聯諧振關系



 ●  電感L參數：  



電感：3.8uH   

串聯電阻：0.118Ω   



 ●  并聯電容：  

電容：401nF   

可以計算出串聯諧振頻率為：  

1.4 外部磁場



在 蘋果手機無線充電板外部電磁場測試[1] 使用工字型電感測試了充電線圈外部交變磁場的特性。在手機靠近充電器的過程中，工字型電感測量到的交變磁場為360kHz的近似正弦波的信號。

  

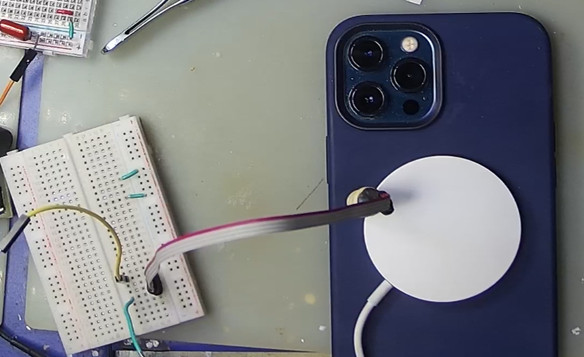

利用工字型電感測量充電器旁邊的交變電磁場的波形：

▲ 圖1.4.1  利用工字型電感測量充電器旁邊的交變電磁場的波形

  

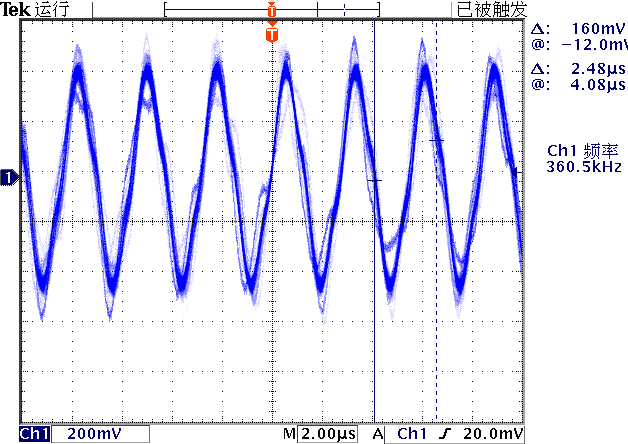

電感所得到的感應交變信號：

▲ 圖1.4.2  電感所得到的感應交變信號

  

這里就出現了一個問題，前面測量電路板輸出LC串聯的諧振頻率只有128kHz左右，為什么實際感應到的諧振頻率卻是它的三倍左右的頻率呢？



※ 拆卸總結 ※



對于手邊的一款外部引線斷裂的蘋果手機無線充電器進行拆卸，觀察其內部電路工藝設計。但是由于電路上主要芯片型號文字顯示不清，故此對于其主要工作原理尚不清楚。



在之前對其工作頻率的測量，發現與內部主要LC諧振頻率相差近三倍的關系。
