電路板廠今天給大家分享的是：PCB板上常見的8種PCB標記。

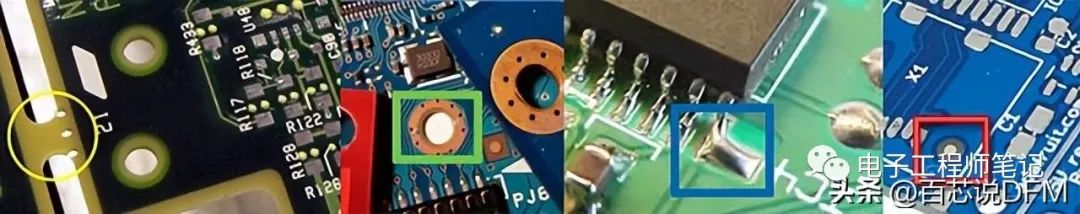

從左到右：郵票孔 - 安裝孔 - 防焊焊盤- 基準標記

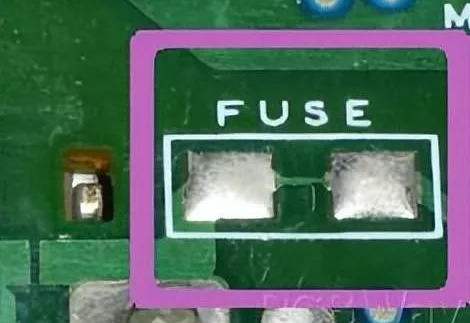

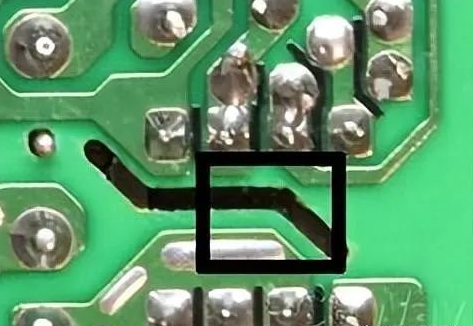

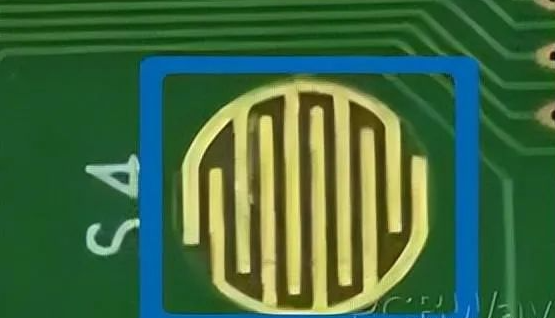

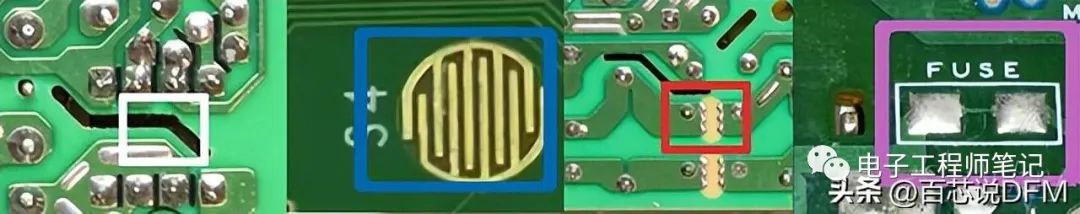

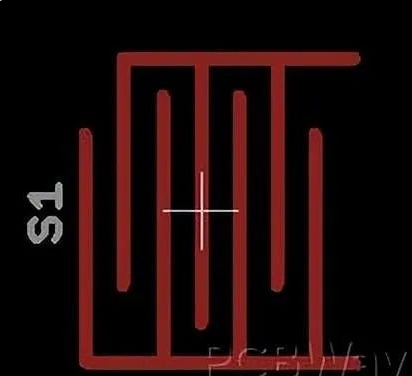

從左到右：PCB 開槽、PCB 按鈕、火花隙和保險絲走線

1、PCB 郵票孔

郵票孔

在進行拼板的時候，為了便于PCB板分開，在中間保留一個小的接觸區域，該區域中有孔稱為郵票孔。我個人覺得取名郵票孔的原因，是不是因為當PCB分開的時候像郵票一樣留下那種邊緣。

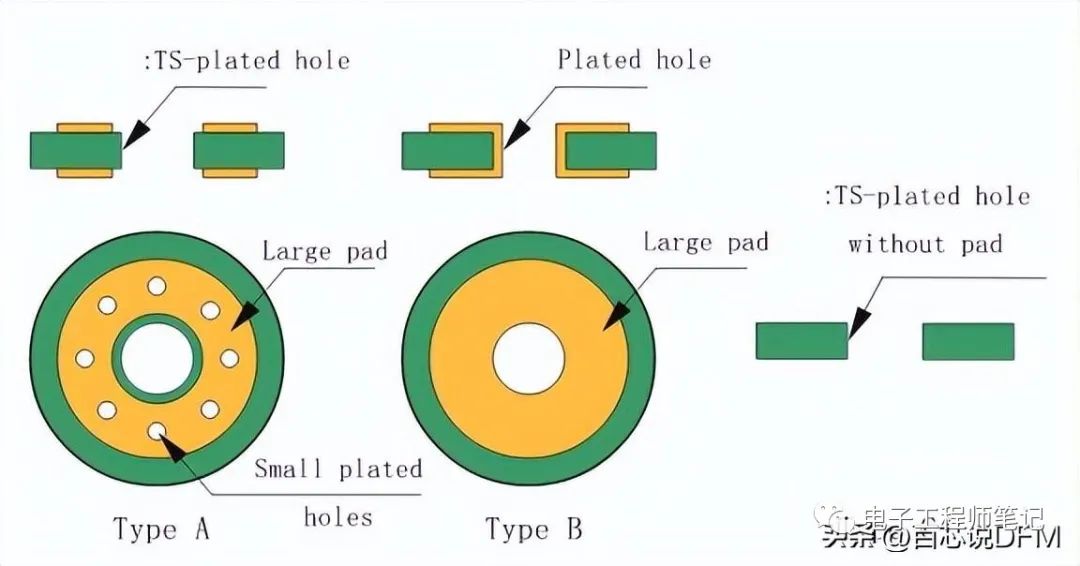

2、PCB過孔類型

PCB過孔類型

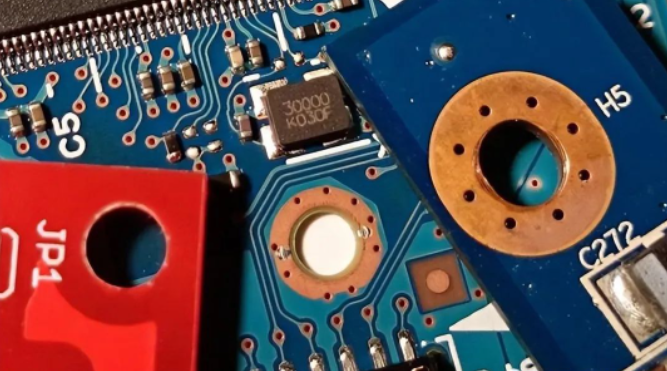

在很多情況下，你會看到安裝孔被微小的過孔包圍。這里主要有2種類型的安裝孔：鍍層和未鍍層。可能會有2個原因使用周圍的過孔：

1、當我們想要將孔與內層連接時（如多層PCB中的GND）

2、未鍍孔的情況，當想連接上下焊盤的時

3、防焊焊盤（焊料竊取）

波峰焊的缺陷之一在焊接SMD的過程中容易出現焊橋，作為解決方案，人們發現在原始引腳的末端使用額外的焊盤可以解決該問題。額外焊盤的寬度是普通焊盤的2-3倍。也被稱為焊料竊取，因為吸收了多余的焊料并防止了焊橋。

防焊焊盤

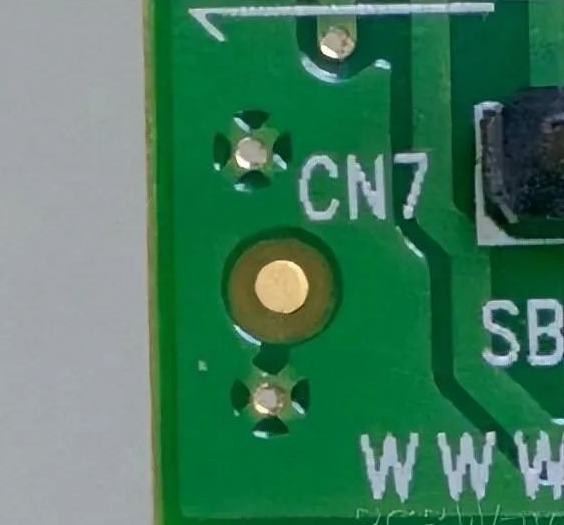

4、基準標記（Mark點標記）

基準標記

一個更大的裸圓圈內有一個裸銅圓圈。該基準標記用作拾放 (PnP) 機器的參考點?；鶞蕵擞浳挥谌齻€位置：

1、在面板中。

2、除了QFN,TQFP等小間距零件。

3、PCB邊角處。

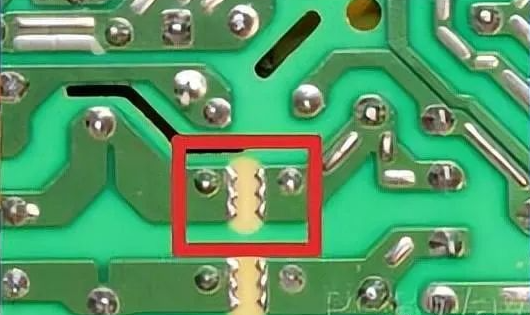

5、火花間隙

火花間隙用于 ESD、電流浪涌和過壓保護。高壓會使兩個端子之間的空氣電離，并且在損壞電路的其余部分之前會在它們之間形成火花。不建議使用這種保護方式，但總比沒有好，主要缺點是性能會隨時間變化。擊穿電壓可通過以下公式計算：V=((3000×p×d)+1350)其中“p”是大氣壓，“d”是以毫米為單位的距離。
