HDI廠之這幾個基礎模塊電路,你能看懂嗎?

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:1545發布日期:2023-07-17 11:19【

HDI廠先來考考大家~

下面的五副電路圖,你能看懂幾個?

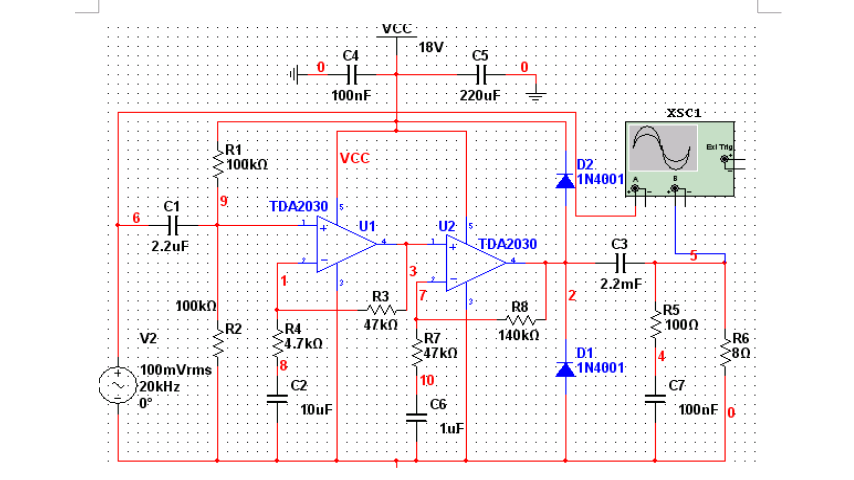

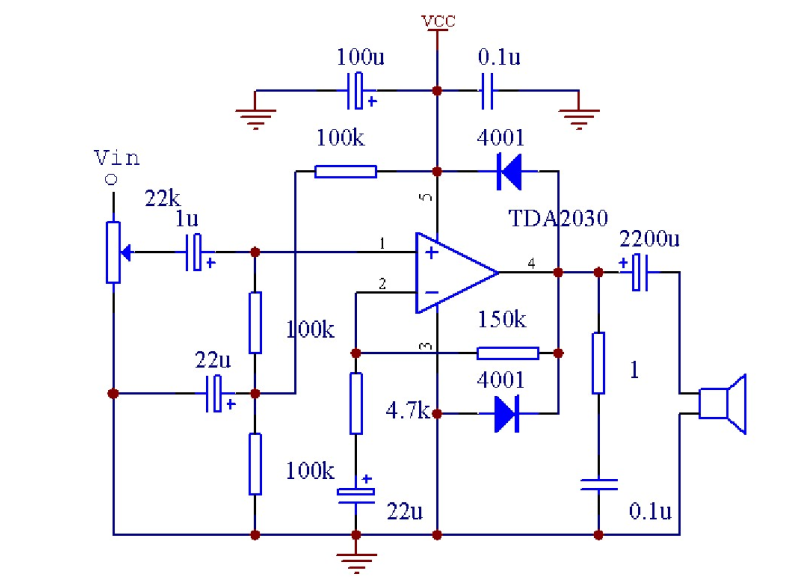

TDA2030電路圖



圖片

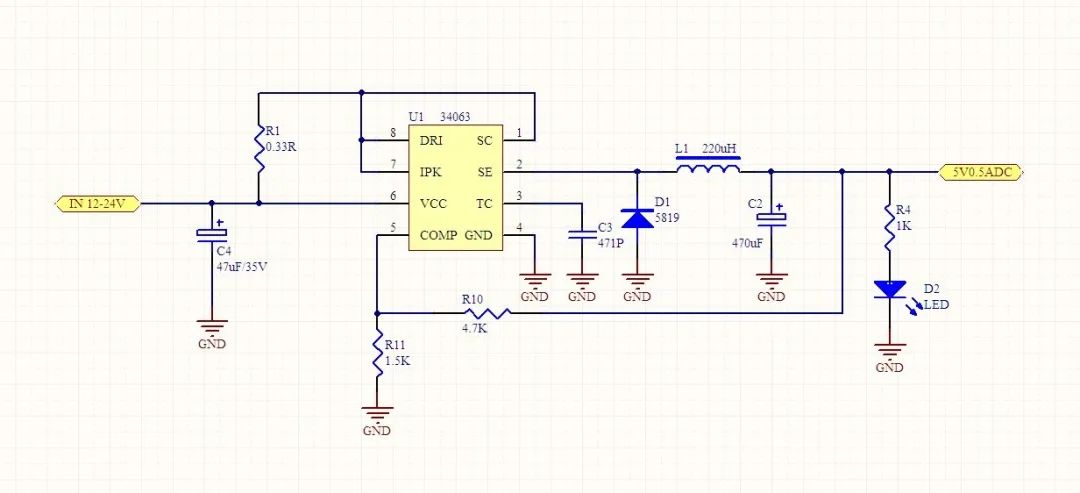

34063電路圖



圖片

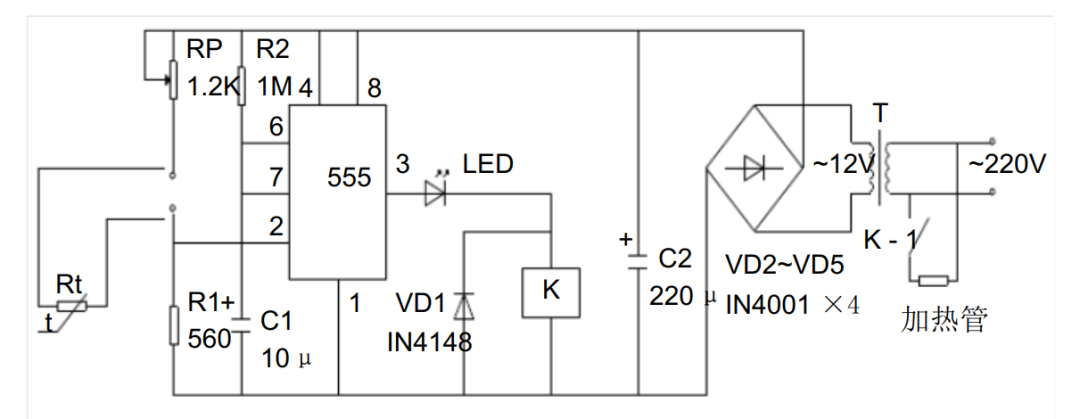

555電路



圖片

TDA2030電路圖



圖片

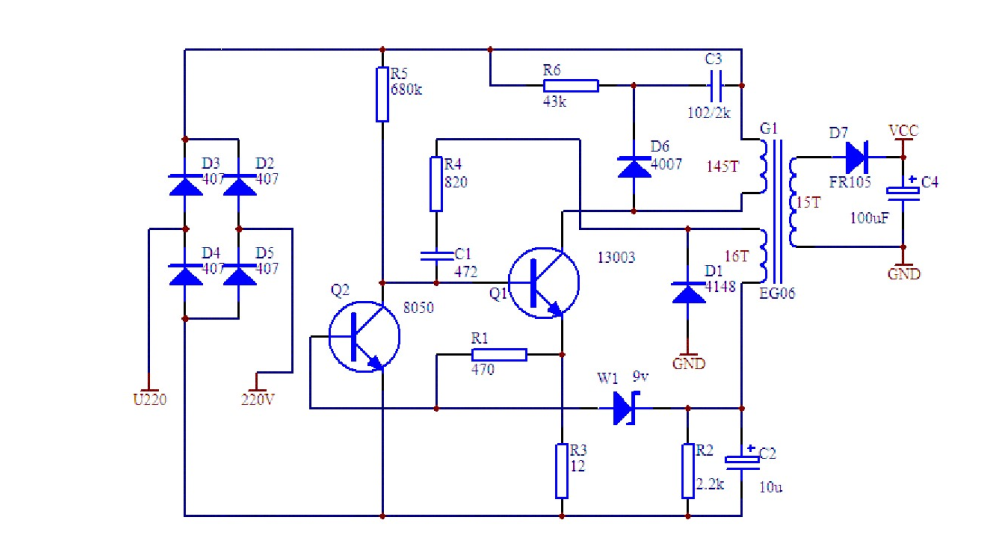

三極管分立元件電路



以上這些電路圖,如果你能夠看懂,那說明已經入門電子設計了。但如果還沒看懂,接下來,開始學習這些基礎模塊電路。


01電源電路



直流穩壓電源是電子設備的能源電路,關系到整個電路設計的穩定性和可靠性,是電路設計中非常關鍵的一個環節。本節重點介紹三端固定式(正、負壓)集成穩壓器、三端可調式(正、負壓)集成穩壓器以及 DC-DC 電路等組成的典型電路設計。




圖片

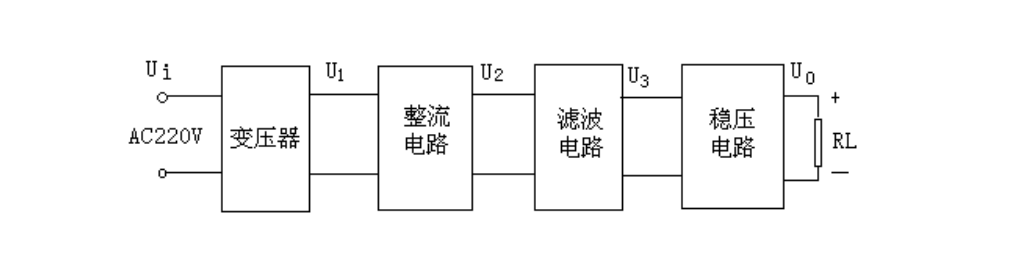

電源處理框圖



整流電路的作用是將交流電壓 U1變換成脈動的直流 U2,它主要有半波整流、全波整流方式,可以由整流二極管構成整流橋堆來執行,常見的整流二極管有 IN4007、 IN5148 等,橋堆有 RS210 等。濾波電路作用是將脈動直流 U2濾除紋波,變成紋波小的 U3,常見的電路2有 RC 濾波、 KL 濾波、∏型濾波等,常用的選 RC 濾波電路。




圖片

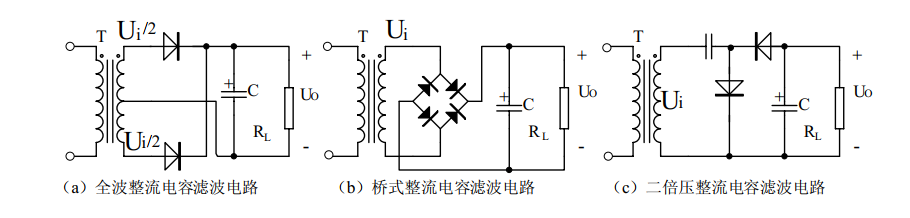

集中整流形式



實際應用電路中,芯片輸入端和輸出端與地之間除分別接大容量濾波電容外,通常還需在芯片引出腳根部接小容量( 0.1µF~10µF)電容 Ci、 Co 到地。Ci 用于抑制芯片自激振蕩, Co 用于壓窄芯片的高頻帶寬,減小高頻噪聲。Ci 和 Co 的具體取值應隨芯片輸出電壓高低及應用電路的方式不同而異。



圖片

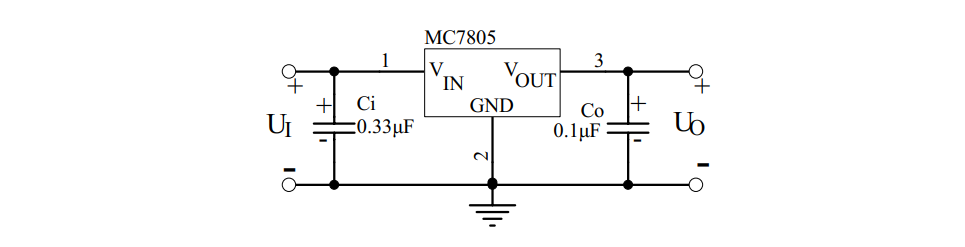

78 系列三端穩壓器基本應用電路




02運算放大器電路



運算放大器一般可分為通用型、精密型、低噪聲型、高速型、低電壓低功率型、單電源型等幾種。表示運算放大器性能的參數有:單/雙電源工作電壓、電源電流、輸入失調電壓、輸入失調電流、輸入電阻、轉換速率、差模輸入電阻、失調電流溫漂、輸入偏置電流、偏置電流溫漂、差模電壓增益、共模電壓增益、單位增益帶寬、電源電壓抑制、差模輸入電壓范圍、共模輸入電壓范圍、輸入噪聲電壓、輸入噪聲電流、失調電壓溫漂、建立時間、長時間漂移等。



圖片

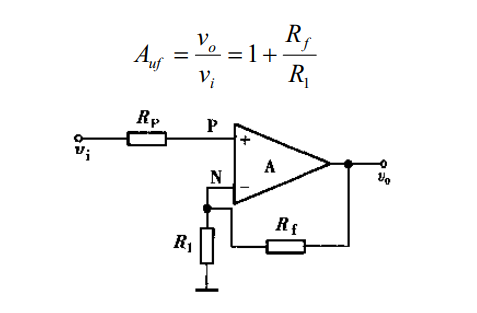

同相輸入比例運算電路



圖片

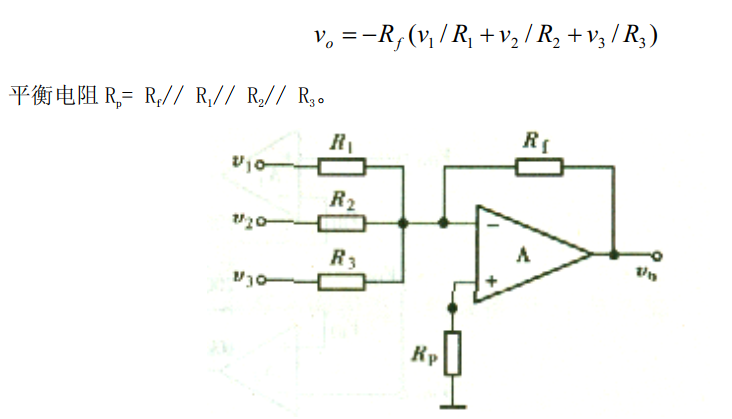

反相輸入比例求和電路



圖片

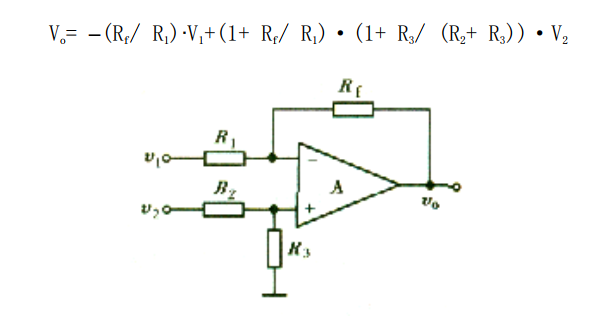

差動放大電路




03信號產生電路



在各種電子設計制作過程中,需要產生各種波形,如矩形波,正弦波,三角波,單脈沖波等。產生的方法主要利用運算放大器或?qū)S媚M集成電路,配以少量的外接元件可以構成各種類型的信號發生器。

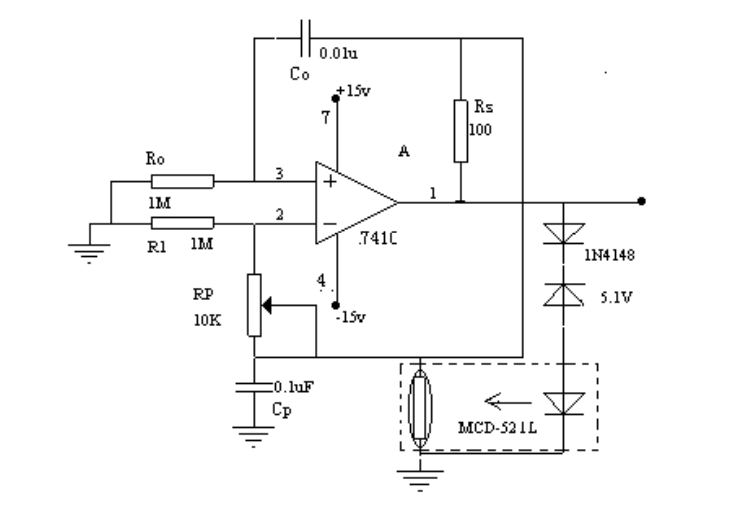

分立模擬電路構成矩形波產生電路



自激式的等效電感振蕩器




04信號處理電路



指紋識別軟硬結合板廠了解到,信號處理電路主要利用集成運算放大器或?qū)S媚M集成電路, 配以少量的外接元件可以構成各種功能的處理電路。主要功能有信號放大、信號濾波、阻抗匹配、電平變換、非線性補償、電流/電壓轉換、電壓/頻率轉換等。

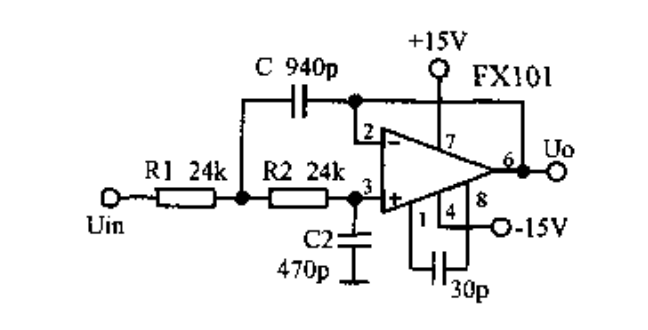

運放組成的有源低通濾波器

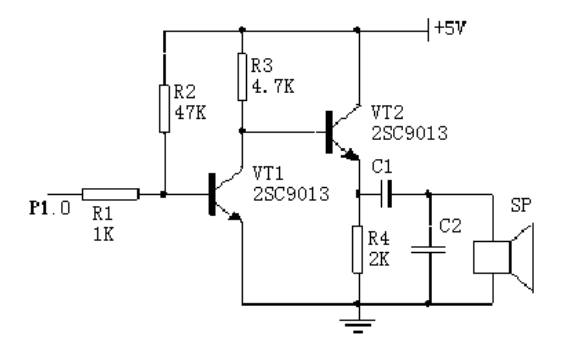

聲音報警電路




05傳感器及其應用電路



傳感器是能感受(或響應)規定的被測物理量,并按照一定規律轉換成可用信號輸出的器件或裝置。傳感器通常由直接響應于被測量的敏感元件和產生可用信號輸出的轉換元件以及相應的電子電路所組成。



圖片

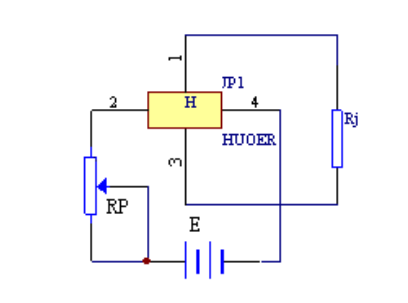

霍爾傳感器基本應用



圖片

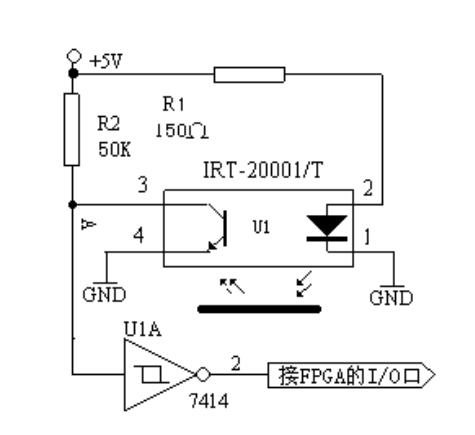

光電檢測電路




06顯示電路



LED( Light Emitting Diode 發光二極管)顯示器是由發光二極管構成的最為常用的顯示器件。數字 LED 顯示器利用7個發光二極管顯示數字,通常被稱為七段 LED 顯示器、或者數碼管。另外, 數碼管中還有一個圓點型發光二極管, 用于顯示小數點。



圖片

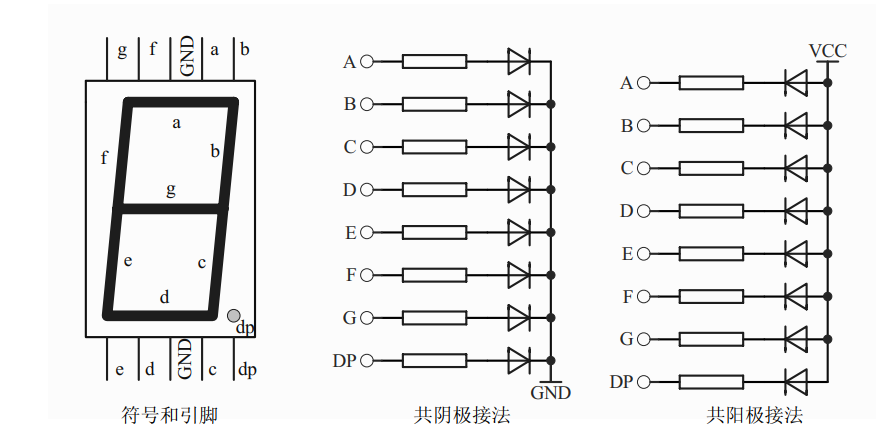

LED顯示器內部結構



LCD現實原理,在外加電場的作用下, 液晶顯示器件的具有偶極矩的液晶棒狀分子在排列狀態上發生變化,使得通過液晶顯示器件的光被調制,從而呈現明與暗或透過與不透過的顯示效果。



下面汽車?yán)走_(dá)線路板廠介紹 FPGA 驅動點陣字符型液晶顯示模塊(MDLS)的方法與程序。



圖片

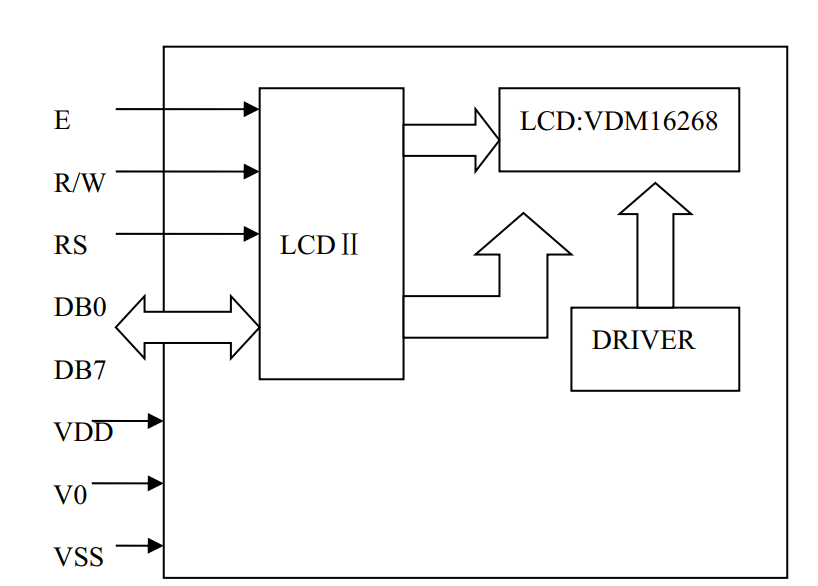

液晶顯示模塊電路方框圖



ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
