軟硬結合板廠講PCB設計布線的走線技巧

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:1296發布日期:2023-11-21 09:32【

PCB設計布線(Layout)的好壞將直接影響到整個系統的性能,大多數高速的設計理論也要最終經過 Layout 得以實現并驗證,由此可見,布線在高速 PCB 設計中是至關重要的。下面將針對實際布線中可能遇到的一些情況,分析其合理性,并給出一些比較優化的走線策略。



本文軟硬結合板廠主要從直角走線,差分走線,蛇形線等三個方面來闡述。



1  直角走線

直角走線一般是PCB布線中要求盡量避免的情況,也幾乎成為衡量布線好壞的標準之一,那么直角走線究竟會對信號傳輸產生多大的影響呢?

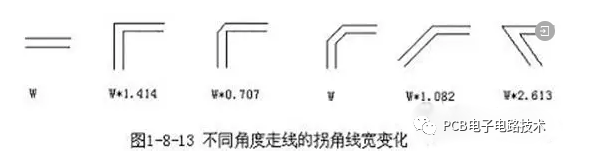

從原理上說,直角走線會使傳輸線的線寬發生變化,造成阻抗的不連續。其實不光是直角走線,鈍角,銳角走線都可能會造成阻抗變化的情況。



直角走線的對信號的影響就是主要體現在三個方面:

一是拐角可以等效為傳輸線上的容性負載,減緩上升時間;

二是阻抗不連續會造成信號的反射;

三是直角尖端產生的EMI。







傳輸線的直角帶來的寄生電容可以由下面這個經驗公式來計算:

C=61W(Er)1/2/Z0



在上式中,C 就是指拐角的等效電容(單位:pF),W指走線的寬度(單位:inch),εr指介質的介電常數,Z0就是傳輸線的特征阻抗。舉個例子,對于一個4Mils的50歐姆傳輸線(εr為4.3)來說,一個直角帶來的電容量大概為0.0101pF,進而可以估算由此引起的上升時間變化量:

T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps



通過計算可以看出,直角走線帶來的電容效應是極其微小的。



由于直角走線的線寬增加,該處的阻抗將減小,于是會產生一定的信號反射現象,我們可以根據傳輸線章節中提到的阻抗計算公式來算出線寬增加后的等效阻抗,然后根據經驗公式計算反射系數:

ρ=(Zs-Z0)/(Zs+Z0)

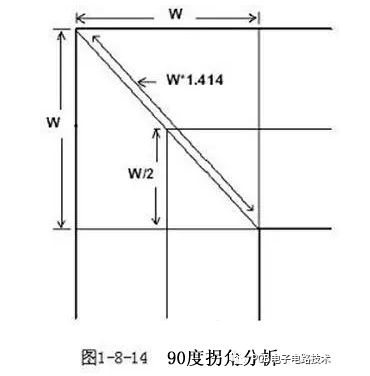

一般直角走線導致的阻抗變化在7%-20%之間,因而反射系數最大為0.1左右。而且,從下圖可以看到,在W/2線長的時間內傳輸線阻抗變化到最小,再經過W/2時間又恢復到正常的阻抗,整個發生阻抗變化的時間極短,往往在10ps 之內,這樣快而且微小的變化對一般的信號傳輸來說幾乎是可以忽略的。





很多人對直角走線都有這樣的理解,認為尖端容易發射或接收電磁波,產生 EMI,這也成為許多人認為不能直角走線的理由之一。然而很多實際測試的結果顯示,直角走線并不會比直線產生很明顯的 EMI。也許目前的儀器性能,測試水平制約了測試的精確性,但至少說明了一個問題,直角走線的輻射已經小于儀器本身的測量誤差。



總的說來,直角走線并不是想象中的那么可怕。至少在GHz以下的應用中,其產生的任何諸如電容,反射,EMI等效應在TDR測試中幾乎體現不出來,高速PCB設計工程師的重點還是應該放在布局,電源/地設計,走線設計,過孔等其他方面。當然,盡管直角走線帶來的影響不是很嚴重,但并不是說我們以后都可以走直角線,注意細節是每個優秀工程師必備的基本素質,而且,隨著數字電路的飛速發展,PCB 工程師處理的信號頻率也會不斷提高,到 10GHz 以上的 RF 設計領域,這些小小的直角都可能成為高速問題的重點對象。



2 差分走線

差分信號(Differential Signal)在高速電路設計中的應用越來越廣泛,電路中最關鍵的信號往往都要采用差分結構設計,什么另它這么倍受青睞呢?在PCB設計中又如何能保證其良好的性能呢?帶著這兩個問題,我們進行下一部分的討論。







何為差分信號?

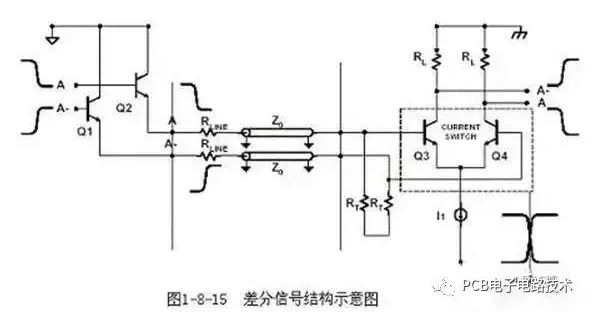

電路板廠了解到,通俗地說,就是驅動端發送兩個等值、反相的信號,接收端通過比較這兩個電壓的差值來判斷邏輯狀態“0”還是“1”。而承載差分信號的那一對走線就稱為差分走線。



差分信號和普通的單端信號走線相比,最明顯的優勢體現在以下三個方面:

a.抗干擾能力強,因?yàn)閮筛罘肿呔€之間的耦合很好,當外界存在噪聲干擾時,幾乎是同時被耦合到兩條線上,而接收端關心的只是兩信號的差值,所以外界的共模噪聲可以被完全抵消。



b.能有效抑制 EMI,同樣的道理,由于兩根信號的極性相反,他們對外輻射的電磁場可以相互抵消,耦合的越緊密,泄放到外界的電磁能量越少。



c.時序定位精確,由于差分信號的開關變化是位于兩個信號的交點,而不像普通單端信號依靠高低兩個閾值電壓判斷,因而受工藝,溫度的影響小,能降低時序上的誤差,同時也更適合于低幅度信號的電路。目前流行的LVDS(low voltage differential signaling)就是指這種小振幅差分信號技術。



對于PCB工程師來說,最關注的還是如何確保在實際走線中能完全發揮差分走線的這些優勢。也許只要是接觸過Layout的人都會了解差分走線的一般要求,那就是“等長、等距”。等長是為了保證兩個差分信號時刻保持相反極性,減少共模分量;等距則主要是為了保證兩者差分阻抗一致,減少反射。“盡量靠近原則”有時候也是差分走線的要求之一。但所有這些規則都不是用來生搬硬套的,不少工程師似乎還不了解高速差分信號傳輸?shù)谋举|(zhì)。



3 蛇形線

蛇形線是Layout中經常使用的一類走線方式。其主要目的就是為了調節延時,滿足系統時序設計要求。設計者首先要有這樣的認識:蛇形線會破壞信號質量,改變傳輸延時,布線時要盡量避免使用。但實際設計中,為了保證信號有足夠的保持時間,或者減小同組信號之間的時間偏移,往往不得不故意進行繞線。







那么,蛇形線對信號傳輸有什么影響呢?走線時要注意些什么呢?



其中最關鍵的兩個參數就是平行耦合長度(Lp)和耦合距離(S),如圖1-8-21所示。很明顯,信號在蛇形走線上傳輸時,相互平行的線段之間會發生耦合,呈差模形式,S越小,Lp越大,則耦合程度也越大??赡軙?huì)導致傳輸延時減小,以及由于串?dāng)_而大大降低信號的質量,其機理可以參考第三章對共模和差模串?dāng)_的分析。







下面是PCB廠整理蛇形線時的幾點建議:



1. 盡量增加平行線段的距離(S),至少大于3H,H指信號走線到參考平面的距離。通俗的說就是繞大彎走線,只要S足夠大,就幾乎能完全避免相互的耦合效應。

2. 減小耦合長度Lp,當兩倍的Lp延時接近或超過信號上升時間時,產生的串?dāng)_將達到飽和。

3. 帶狀線(Strip-Line)或者埋式微帶線(Embedded Micro-strip)的蛇形線引起的信號傳輸延時小于微帶走線(Micro-strip)。理論上,帶狀線不會因?yàn)椴钅4當_影響傳輸速率。

4. 高速以及對時序要求較為嚴格的信號線,盡量不要走蛇形線,尤其不能在小范圍內蜿蜒走線。

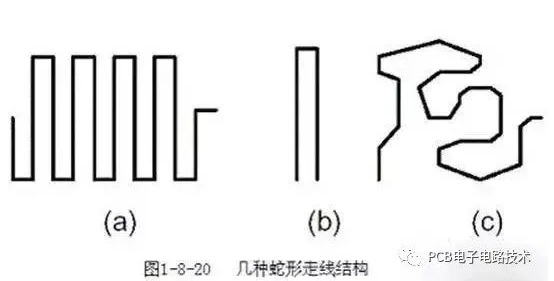

5. 可以經常采用任意角度的蛇形走線,如圖1-8-20中的C結構,能有效的減少相互間的耦合。

6. 高速PCB 設計中,蛇形線沒有所謂濾波或抗干擾的能力,只可能降低信號質量,所以只作時序匹配之用而無其它目的。

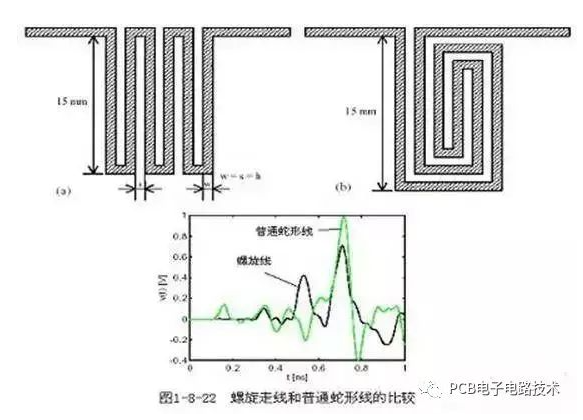

7. 有時可以考慮螺旋走線的方式進行繞線,仿真表明,其效果要優于正常的蛇形走線。
