你知道PCB廠廢舊電路板的有哪些回收利用價值嗎?
回收市場價值
PCB廠了解到,廢舊電路板的價格主要取決于里面貴金屬的含量,廢舊電路板中含貴金屬比較多的,比如電視機電路板一噸在3萬元-4萬元左右。一噸電腦板里一般含金屬量大概為:300-500g黃金、130kg銅、10kg鐵、60k鉛、40kg錫、36kg鎳和40kg銻,以及少量鈀和鉑等稀貴金屬,銅金屬能占到混合金屬的90%以上。
含金屬量一般的、市面上很常見的雜板一噸在6000~8000元左右。根據地區的不同,廢舊電路板的價格也會有差異。
電路板是含芯片和電子元件的,還要看電子元件和芯片的情況。芯片可以單拆下來出售,拆過芯片的電路板一噸會比沒拆過芯片的便宜很多。因此也建議大家回收到廢舊電路板之后,把芯片拆出來單獨出售。
廢舊電路板在3~20元左右一斤。廢舊電路板,現在的基本市場回收價格大概是每斤3.8元,一噸等于2000斤,3.8乘以2000就是一噸的錢約7600元。一般廢品電路板價格3到20一斤不等,像電視機電路板這些3.5元左右,DVD、CD、電腦主機等等就屬于好點的廢板18~20元,電腦主機電源盒是6元左右,電腦主機主板22元左右。廢電路板的分類
廢電路板包括廢覆銅板(CCL)、廢印刷線路板(PCB)、帶有集成電路和電子器件的印刷線路板卡(一般稱為廢電路板)。
1.廢覆銅板
覆銅板是生產印刷線路板的原材料,主要由基板、銅箔、粘合劑組成。基板的主要材料是合成樹脂和增強材料,其中合成樹脂主要有酚醛樹脂、環氧樹脂、聚四氟乙烯等,增強材料一般有紙質和布質兩種。
基板的表面是銅箔,銅箔采用機械加工和電積法生產,目前以電積法生產為主,銅箔厚度一般為18µm、25µm、35µm、70µm、和105µm。銅箔用粘合劑牢固地粘覆在基板上,就形成了覆銅板。
目前我國大量使用的覆銅板有酚醛紙質覆銅板、環氧紙質覆銅板、環氧玻璃布覆銅板、聚四氟乙烯覆銅板、聚酰亞胺柔性覆銅板,其中中檔以上的民用電器、儀器儀表采用環氧(紙質或玻璃布)覆銅板,用量較大。中低檔次的民用電器多用酚醛紙質的覆銅板。
廢覆銅板是在生產過程中產生的殘次品、邊角料,由于表面有壓制的銅箔而呈現黃色,一般稱之為黃板。廢覆銅板含銅量不一,低的約15%,高的可達70%以上,是一種回收銅的重要資源。
2. 廢電路板
電路板簡稱PCB。通常把在絕緣材上按預訂設計制成印制線路、印制原件或兩者組合而成的導電圖形稱之為印制電路,把在絕緣基材上提供元器件之間電氣連接的導電圖形稱之為印制線路。印制電路或印制線路的成品板即稱為印刷線路板。
線路板主要用于給集成電路等各種電子元器件固定裝配提供支撐、實現集成電路等各種電子元器件之間的布線和電氣連接或電絕緣等,同時為自動錫焊提供阻焊圖形,為元器件插裝、檢查、維修提供識別字符和圖形。
電路板廠講我們能見到的電子設備幾乎都有PCB,如計算器、電腦、通訊電子設備、軍用武器系統等,只要有集成電路等電子元器件,它們之間的電氣互連都要用到PCB。常見的電腦板卡基本上是環氧樹脂玻璃布基雙面印制線路板,其中一面是插裝元件,另一面為元件腳焊接面,焊點一般很有規則。
線路板在生產過程中產生的殘次品就是我們常說的廢印刷線路板,因主要呈綠色,因此又稱為綠板。在制作印刷線路板時,盡管一部分銅已經被腐蝕掉,而使印刷線路板的含銅量比覆銅板要低,但是印刷線路板仍然是回收銅的資源之一。3. 廢電路板卡廢電路板卡主要來自各種報廢的電器,種類很多,常見的有綠板和黃板,其中綠板主要是從廢電視機、電腦、通訊設備中拆解下來的,價值較高;黃板則主要是從錄音機、音響設備、洗衣機、空調中拆解下來的,價值較低。
廢電路板卡的成分比較復雜,除印刷線路板之外,還含有集成電路和各種電子元器件,主要成分是二氧化硅、銅箔、鉛、錫、鐵微量的貴金屬和塑料、樹脂、油漆等有機物質,因此處理難度比廢覆銅板、廢印刷線路板的處理難度大。廢舊電路板的危害
廢舊電路板的危害:
在日常生活中,有數億噸的廢棄電路板堆積在一起。一旦電路板堆積起來,久而久之就會對我們的生態環境和人類健康造成危害。
HDI廠講電路板如果處理和處置不當,它們不僅會造成有用資源的大量損失,還含有大量致畸、致突變和致癌物質,如鎘和溴化阻燃劑,這將對環境和人類健康造成嚴重危害。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

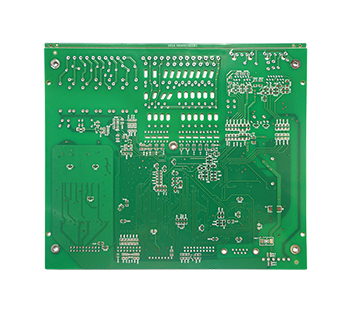

通訊手機HDI
-
-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP

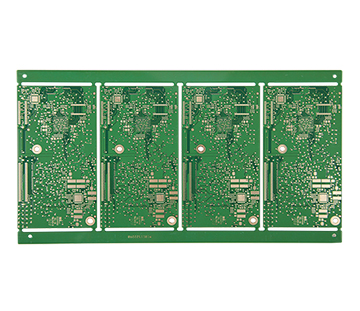

通訊手機HDI
-
-
型號:GHS06C03294A0
階數:6層二階
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金

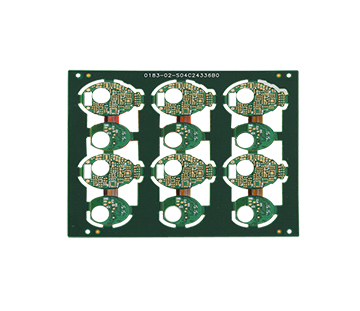

通訊模塊HDI
-
-
型號:GHS04K03404A0
階數:4層一階+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小線寬:0.076mm
最小線距:0.076mm
最小孔徑:0.1mm
表面處理:沉金+OSP

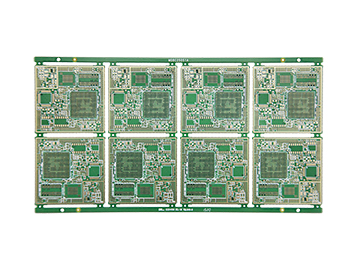

5G模塊PCB
-
-
型號:HS10K21632A0
層數:10層
板材:生益 S1000-2
板厚:1.6+/-0.16mm
最小孔徑:0.102mm
最小線寬:0.102mm
表面處理:沉鎳金+OSP

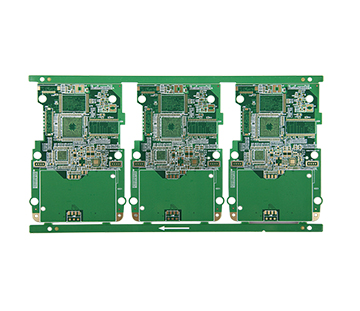

P1.5顯示屏HDI
-
-
型號:GHS04C03605A0
層數:4層一階
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.13mm
最小線距:0.097mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:燈窩間距:P1.5

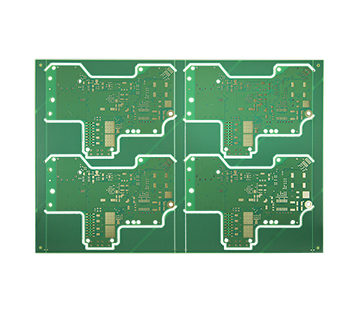

P2.571顯示屏HDI
-
-
