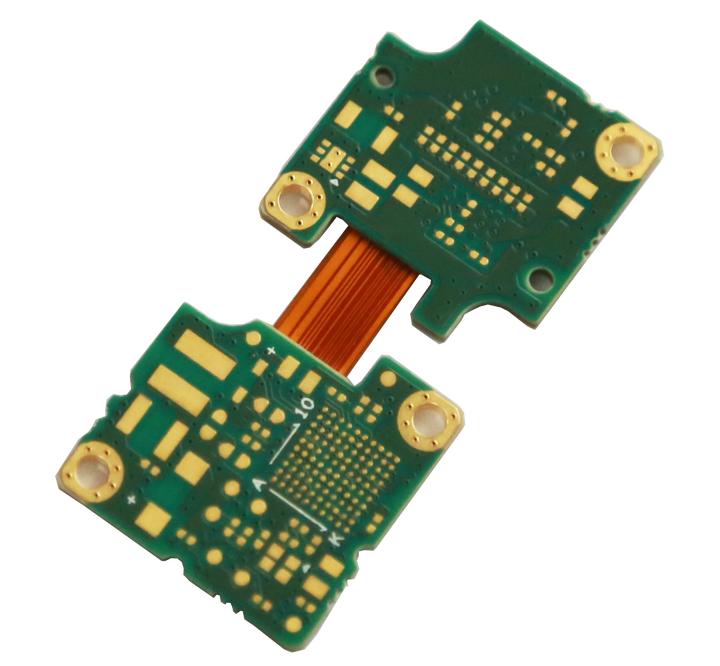

指紋識別軟硬結合板 HDI 線路板
隨著科技的不斷發展,指紋識別技術已經成為現代社會中廣泛應用的安全驗證手段之一。指紋識別軟硬結合板作為指紋識別技術的核心組成部分,發揮著至關重要的作用。而HDI(高密度互聯)線路板作為這一結合板的重要組成部分,更是推動了指紋識別技術的快速發展。
指紋識別軟硬結合板是一種將指紋識別芯片、傳感器等硬件與軟件算法相結合的技術產品。它利用生物識別技術,通過對人體指紋的特征提取和比對,實現身份認證和安全控制。軟硬結合板的設計不僅要求硬件部分的穩定性和可靠性,還要求軟件部分的準確性和高效性。
HDI線路板作為指紋識別軟硬結合板的重要組成部分,其優勢在于能夠實現高密度、高精度的線路連接。HDI技術通過采用先進的制造工藝和材料,實現了線路板的小型化、薄型化和輕量化,從而提高了產品的整體性能和便攜性。在指紋識別軟硬結合板中,HDI線路板承載著芯片與傳感器之間的信號傳輸任務,確保了指紋數據的快速、準確傳輸。
除了HDI線路板的應用,指紋識別軟硬結合板還涉及到多個領域的專業技術。例如,在硬件設計方面,需要考慮到指紋識別芯片的選型、傳感器的靈敏度、電路的抗干擾能力等因素;在軟件算法方面,則需要通過復雜的算法實現對指紋圖像的采集、預處理、特征提取和比對等操作。這些專業技術的融合,使得指紋識別軟硬結合板能夠在各種應用場景中發揮出色的性能。
指紋識別軟硬結合板的應用范圍廣泛,涉及到智能手機、平板電腦、筆記本電腦、門禁系統、支付終端等多個領域。在智能手機中,指紋識別技術已經成為標配功能,用戶可以通過指紋識別實現快速解鎖、支付驗證等操作,大大提高了手機使用的便捷性和安全性。在門禁系統和支付終端中,指紋識別技術則能夠實現身份認證和交易確認,有效防止非法入侵和欺詐行為。
隨著物聯網、人工智能等技術的不斷發展,指紋識別軟硬結合板的應用前景將更加廣闊。未來,我們可以期待指紋識別技術與其他先進技術的融合,例如在智能家居、智能醫療等領域的應用。同時,隨著制造工藝和技術的不斷進步,指紋識別軟硬結合板的性能將進一步提升,成本也將逐漸降低,為更多領域的應用提供有力支持。
總之,指紋識別軟硬結合板作為指紋識別技術的核心組成部分,在現代社會中發揮著至關重要的作用。HDI線路板的應用則推動了這一技術的快速發展,使得指紋識別技術更加成熟、穩定。隨著科技的不斷進步和應用領域的不斷拓展,我們有理由相信,指紋識別軟硬結合板將在未來發揮更加重要的作用,為人們的生活帶來更多便利和安全。
