手機無線充線路板:科技與生活的新融合
隨著科技的日新月異,我們的日常生活正以前所未有的速度被革新。其中,無線充電技術無疑是近年來最具影響力和實用性的科技成果之一。手機無線充線路板,作為這一技術的核心組件,正在逐漸改變我們的充電習慣,為我們的生活帶來極大的便利。

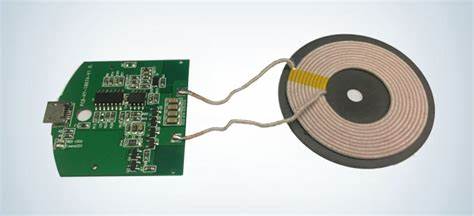

首先,讓我們了解一下什么是手機無線充線路板。手機無線充線路板是一種高科技電路板,它利用電磁感應原理,通過無線方式為手機等電子設備提供電能。這種線路板通常由多層導電材料和絕緣材料精密堆疊而成,其復雜度和精度要求極高。因此,生產這種線路板需要高度專業的電路板廠家,如HDI等。
HDI是一家在電路板制造領域享有盛譽的公司,其生產的手機無線充線路板以高質量、高性能和高穩定性而著稱。這些線路板采用了先進的HDI工藝,確保了其優良的電氣性能和長期的可靠性。同時,HDI還注重環保和可持續發展,其生產線路板過程中嚴格遵循環保標準,減少了對環境的影響。

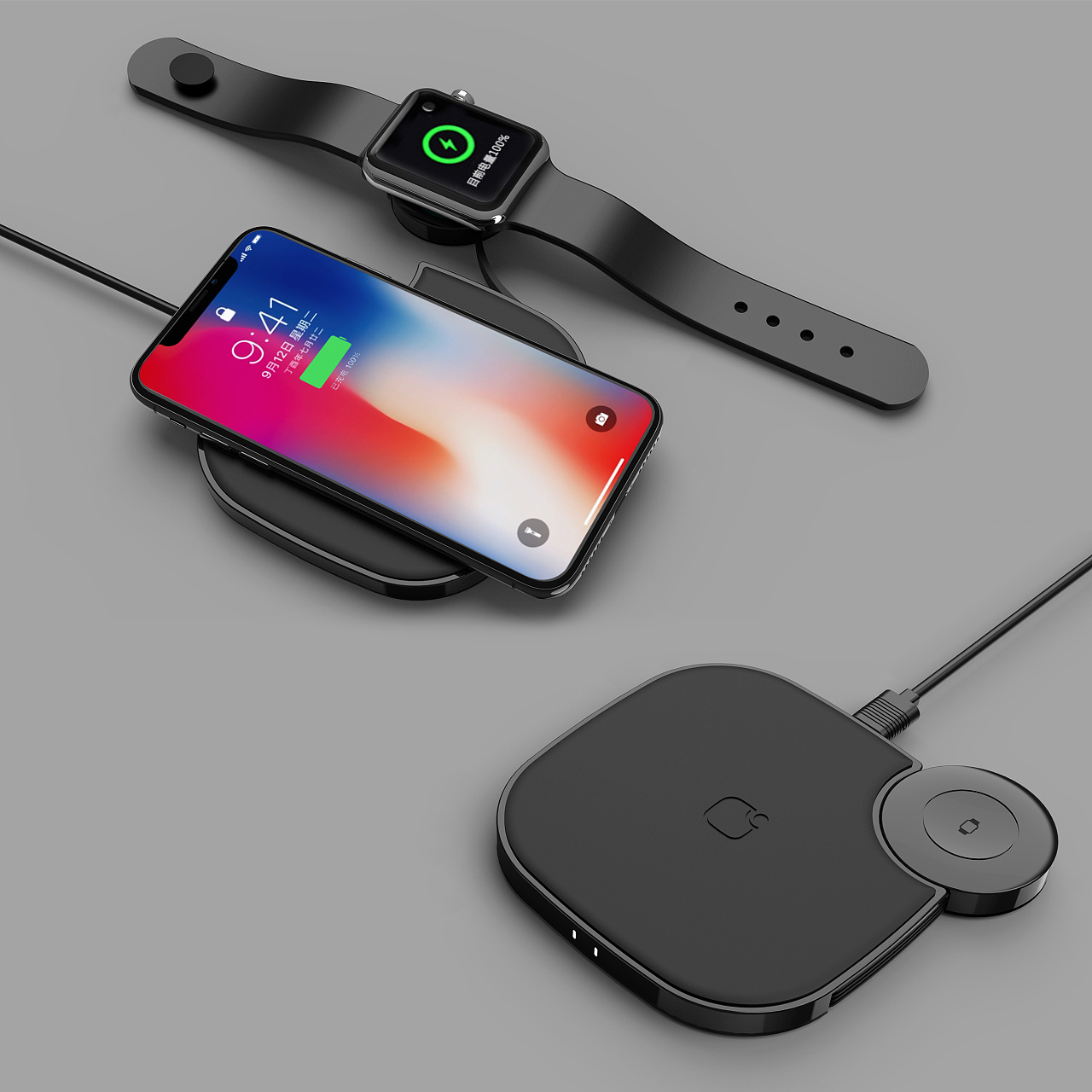

手機無線充線路板的出現,不僅提高了我們的充電效率,還帶來了諸多其他好處。首先,無線充電省去了繁瑣的線纜連接,使充電過程變得更加簡單、方便。其次,由于無線充電不需要物理接觸,因此可以有效減少因插拔電纜而產生的磨損和損壞,延長了手機的使用壽命。此外,隨著無線充電技術的普及,公共場所如咖啡廳、圖書館、機場等地也開始設置無線充電設施,為用戶提供更加便捷的充電服務。
然而,盡管手機無線充線路板帶來了諸多好處,但其在實際應用中也面臨一些挑戰。例如,無線充電的效率通常低于有線充電,需要更長的充電時間。此外,由于無線充電需要設備與支持無線充電功能的線路板相配合,因此并非所有手機都能使用這種充電方式。盡管如此,隨著科技的進步和無線充電技術的不斷完善,這些問題有望在未來得到解決。
展望未來,手機無線充線路板有望在更多領域得到應用。例如,隨著物聯網和智能家居的快速發展,無線充電技術將有望為各種智能家居設備提供便捷的充電解決方案。此外,隨著電動汽車的普及,無線充電技術也將有望在電動汽車充電領域發揮重要作用,為電動汽車的推廣和普及提供有力支持。
總之,手機無線充線路板作為無線充電技術的核心組件,正以其獨特的優勢逐漸改變我們的生活方式。在未來,隨著科技的進步和無線充電技術的不斷完善,我們有理由相信,手機無線充線路板將為我們帶來更多的驚喜和便利。同時,我們也期待更多的企業和研究機構投入到這一領域的研究和開發中,共同推動無線充電技術的進步和發展。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
