關于HDI盲、埋孔板壓合問題的分析
隨著電子信息技術的迅速發展，電子產品的功能越來越復雜、性能越來越優越、體積越來越小、重量越來越輕……因此對印制板的要求也越來越高，比如其導線越來越細、導通孔越來越小、布線密度越來越高等等。
HDI埋、盲孔印制板的生產在行業內已相當普遍，且其類型也越來越復雜，就目前來講，埋、盲孔的形成方式主要有激光成孔、等離子蝕孔、化學蝕孔、機械鉆孔等多種方法。
在HDI板生產制造過程中，壓合便是必須存在的一道工序，壓合的生產工藝就直接影響了HDI板成品的可靠性，壓合的方法也尤為重要，本文主要介紹HDI（盲、埋孔）板的壓合工藝問題。
HDI廠的機械盲孔板壓合
壓合是利用高溫高壓使半固化片受熱融化，并使其流動，再轉變?yōu)楣袒?，從而將一塊或多塊內層蝕刻后的板（經黑化或棕化處理）以及銅箔粘合成一塊多層板的制程。

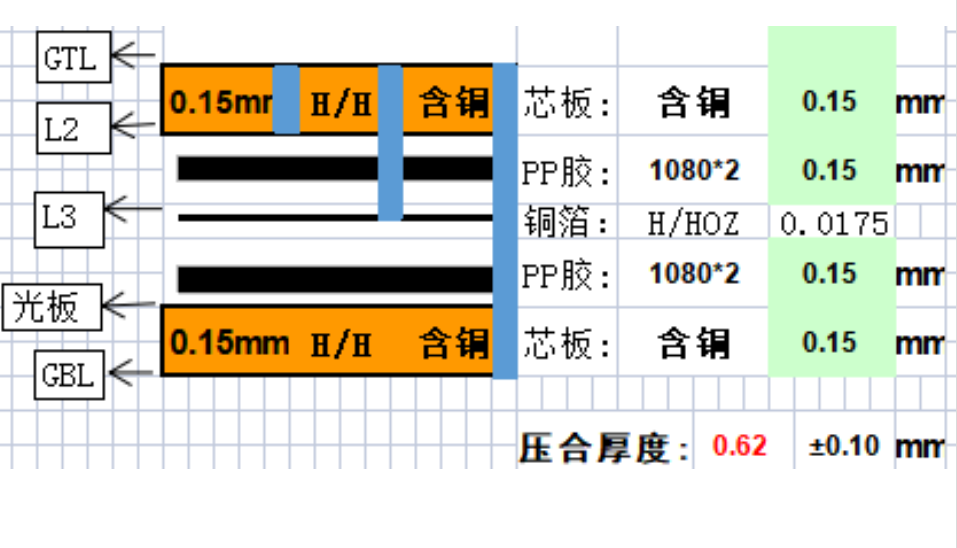

給大家介紹一種4層機械盲孔板壓合的方法，其步驟如下：
第一步，開2張芯板的板料；
第二步，鉆1-2層盲孔；
第三步，保護第一層，做第二層線路；
第四步，壓第三層銅箔；
第五步，鉆1-3層盲孔；
第六步，保護第一層，做第三層線路；
第七步，壓底層的單面板。
肯定有人問為什么底層不能直接壓銅箔，而是壓單面板呢？因為板疊層厚度不均勻，如果一張芯板在同一面壓合2次會導致板翹。而用此壓合方法，有效改善了盲、埋孔板熱壓過程，出現較大的翹曲度帶來產品不良的問題。

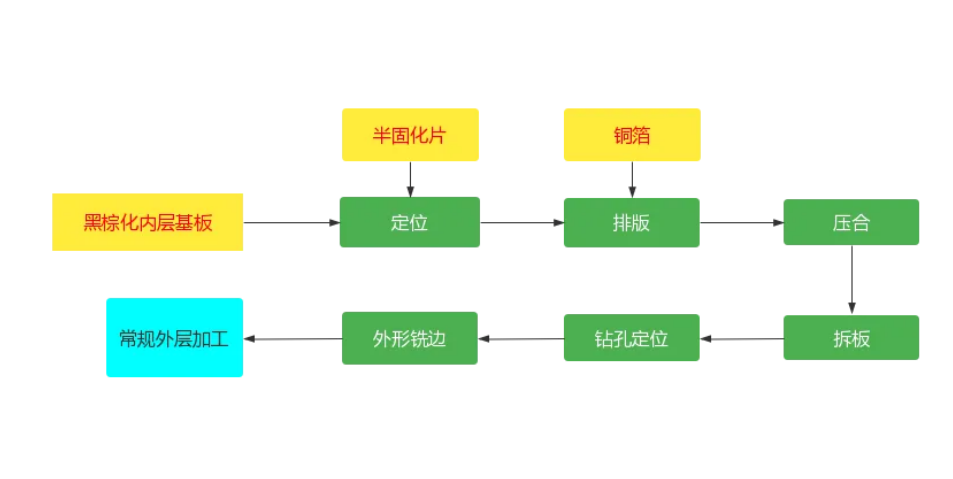

多層板壓合工藝
對于6層及以上層數板，必須對兩個內層或多個內層板進行預定位，使不同層的孔及線路有良好的對位關系。
柳釘定位：將預先鉆好定位孔的內層板及半固化片，按排版順序套在裝有柳釘?shù)哪０迳希儆脹_釘器沖壓柳釘使其定位。
焊點定位：將預先鉆好定位孔的內層板及半固化片，按排版順序套在裝有定位的模板上，再通過加熱幾個固定點，利用半固化片受熱融化凝固定位。

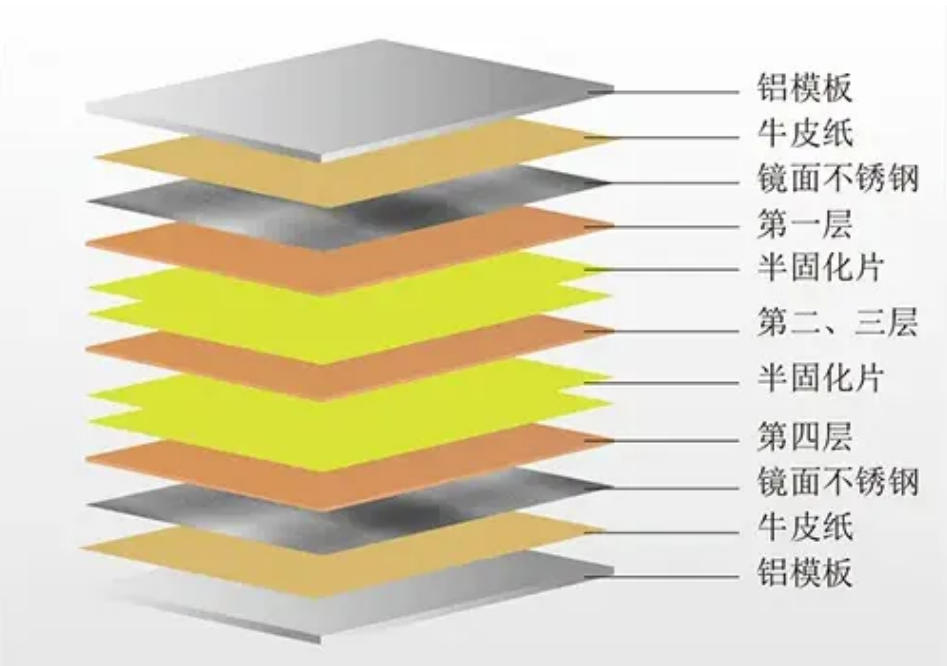

可以參考下圖：4層板壓合工序的疊層順序

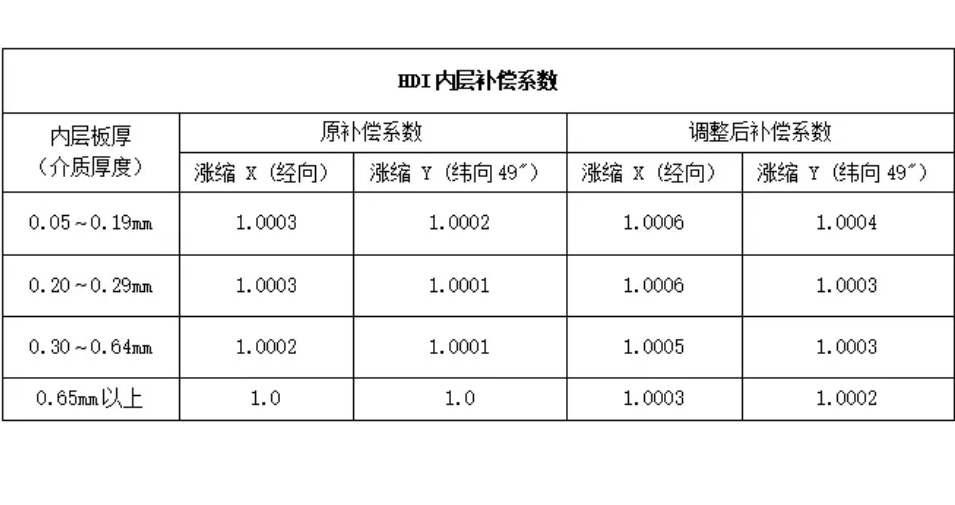

HDI板壓合前需預補償
高多層板HDI壓合，層數越多壓合公差越大，根據盲、埋孔的結構，部分板子需要兩三次壓合甚至更多，壓合容易層偏，所以需要在做內層前，先把偏差的漲縮系數預算好，預先做好補償，避免偏差太大導致壓合后無法生產。
多層板漲縮檢測方法的特征在于：通過前期壓合后，生產板確定漲縮系數；通過漲縮系數，修改漲縮鉆帶及內層光繪文件；根據漲縮鉆帶，將對應的生產板鉆孔處理。這樣可以有效減少壓合板漲縮測量流程，并提高鉆孔生產效率，可快速轉至下工序生產。
