【干貨分享】手機無線充線路板的詳細講解
手機無線充線路板是實現手機無線充電功能的核心部件,以下是關于它的詳細介紹:
工作原理:
- 電磁感應原理:這是目前手機無線充電最常用的原理。無線充線路板的發射端和接收端都有線圈,發射端通電后產生交變磁場,接收端的線圈處于這個交變磁場中會產生感應電動勢,從而形成感應電流,再經過整流、穩壓等電路處理后,將電能存儲到手機電池中。例如,當把支持無線充電的手機放在無線充電器上時,手機內部的接收線圈就會與充電器的發射線圈相互作用,實現電能的無線傳輸。
2. 組成結構:

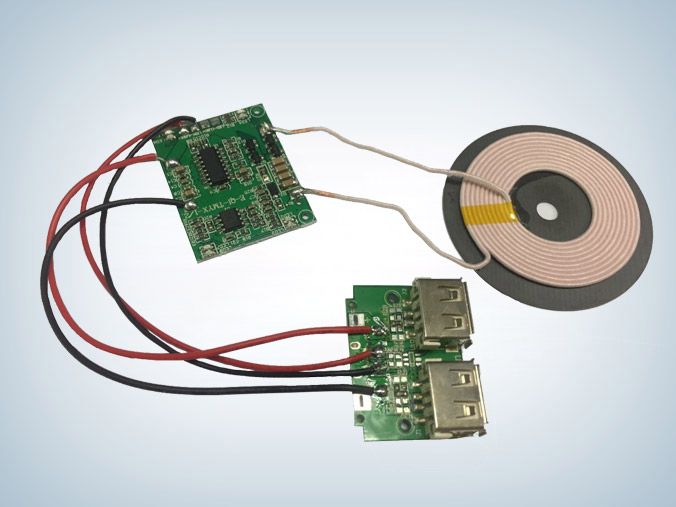

- 發射端線路板:
- 振蕩電路:產生高頻交流電信號,為后續的能量傳輸提供基礎。通常由電感、電容等元件組成的LC振蕩電路來實現,其振蕩頻率一般在幾十千赫茲到幾百千赫茲之間,比如蘋果無線充電器的工作頻率在110kHz-205kHz。
- 功率放大電路:對振蕩電路產生的信號進行放大,增強磁場強度,以便能夠在一定距離內有效地將能量傳輸?shù)浇邮斩?。常用的功率放大器件有MOS管等,這些器件能夠承受較大的電流和功率,保證能量的高效傳輸。
- 控制芯片:負責對整個發射端的工作進行控制和管理,例如監測充電狀態、調整輸出功率、與接收端進行通信等。控制芯片需要具備高精度的控制能力和快速的響應速度,以確保充電過程的安全和穩定。
- 線圈:是能量傳輸?shù)年P(guān)鍵部件,將電能轉化為磁場能。發射端線圈的匝數、線徑、形狀等參數會影響磁場的強度和分布,從而影響充電效率和距離。一般來說,線圈匝數越多、線徑越粗,磁場強度越大,但同時也會增加線路板的體積和成本。
- 接收端線路板:
- 線圈:與發射端線圈相互配合,接收磁場能并轉化為電能。接收端線圈的參數需要與發射端線圈相匹配,以保證最佳的充電效果。
- 整流電路:將接收端線圈產生的交流電轉換為直流電,因?yàn)槭謾C(jī)電池需要的是直流電才能進行充電。整流電路通常由二極管等元件組成,將交流電的正負半周分別進行整流,得到單向的直流電流。
- 穩壓電路:由于接收端線圈產生的電壓可能會有波動,穩壓電路的作用就是將整流后的直流電穩定在一個合適的電壓值,確保輸入到手機電池的電壓穩定,避免過高或過低的電壓對電池造成損害。
- 充電管理芯片:對充電過程進行監控和管理,包括監測電池的電量、溫度等參數,控制充電電流和電壓,防止過充、過放、過熱等情況的發生。充電管理芯片還可以與手機的系統進行通信,將充電狀態信息反饋給手機,以便用戶了解充電進度。
手機無線充PCB的技術特點:
- 高效率:隨著技術的不斷進步,無線充線路板的充電效率不斷提高,能夠在較短的時間內為手機充入較多的電量,滿足用戶快速充電的需求。
- 安全性:在設計和制造過程中,充分考慮了電磁輻射、過熱保護、過充保護等安全因素。例如,在線路板上會設置溫度傳感器,當溫度過高時自動停止充電,以防止發生火災等安全事故。
- 穩定性:能夠在各種環境下保持穩定的充電性能,不受外界干擾的影響。即使在手機與充電器之間的位置稍有偏差,或者存在一定的障礙物時,也能保證正常充電。
- 兼容性:支持多種手機型號和標準,能夠與不同品牌、不同規格的手機進行兼容充電。
材料與工藝:
- 材料方面:采用軟硬結合板的設計,結合了硬性板和柔性板的優點。硬性板部分提供了較好的支撐和強度,保證了線路板的穩定性;柔性板部分則增加了線路板的可彎曲性,使其能夠更好地適應手機內部的空間結構。同時,線路板的材料需要具有良好的導電性、耐熱性和絕緣性,以確保充電過程的安全和穩定。
- 工藝方面:生產過程需要經過多道工序,包括高精度的印刷、蝕刻、鉆孔、焊接、測試等。印刷環節要保證電路圖案的精確印刷;蝕刻和鉆孔工藝要確保導電線路和連接孔的準確性;焊接環節要保證元件的牢固連接;測試環節則要對每一塊線路板進行嚴格的性能測試,確保符合質量標準。
線路板廠所了解的應用與發展:
- 應用方面:廣泛應用于智能手機、平板電腦、智能手表等電子產品中。隨著無線充電技術的不斷普及,越來越多的電子設備開始支持無線充電功能,這也推動了手機無線充線路板的市場需求不斷增長。
- 發展方面:未來,隨著技術的不斷進步,手機無線充線路板有望在充電效率、充電距離、兼容性等方面取得進一步的突破。同時,隨著5G、物聯網等技術的快速發展,無線充線路板也將與這些技術相結合,為人們的生活帶來更多的便利和創新。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
