汽車天線PCB設計中常見的加工工藝及其注意事項

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:767發布日期:2024-10-26 09:30【

我們可以看到常見的印刷電路板類型有高多層板、HDI板、剛撓結合板、高頻板、金屬基板、厚銅電源板等。它們各自具有不同的特點和應用場景:



高多層板:通常指層數較多的電路板,具有較高的布線密度和復雜的電路設計,適用于高端電子設備,如服務器、計算機等。

HDI板(High Density Interconnect):具有高密度的互連線路,能夠?qū)崿F(xiàn)更小的線寬和間距,提高電路的集成度和性能,廣泛應用于手機、平板電腦等小型化電子設備。

剛撓結合板:將剛性電路板和柔性電路板結合在一起,具有可彎曲、折疊的特點,適用于需要空間節省和靈活性的應用,如航空航天、汽車電子等。

高頻板:適用于高頻信號傳輸?shù)碾娐钒?,具有低損耗、高穩定性的特點,常用于通信設備、雷達等領域。

金屬基板:具有良好的散熱性能,適用于功率較大的電子設備,如LED照明、電源模塊等。

厚銅電源板:能夠承載大電流,具有較好的導電性能,主要用于電源供應等領域。

這些不同類型的印刷電路板在電子行業中都發揮著重要的作用,滿足了各種不同電子設備的需求。對于我們微波設計而言,往往采用高頻板。

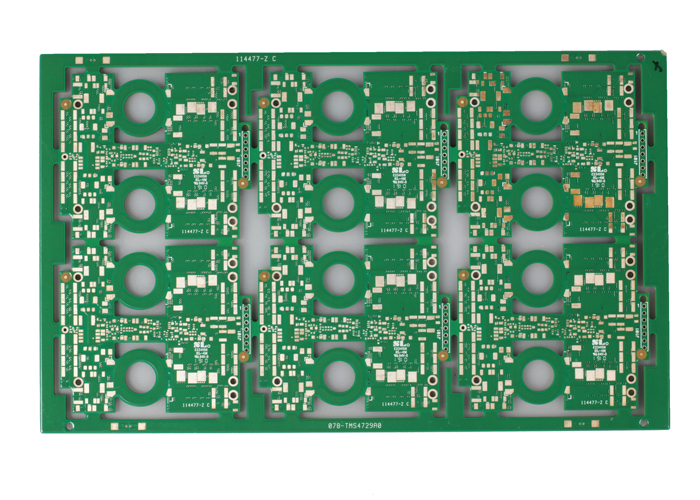

多層板

多層板的層數:是根據其內部導電層的數量來界定的。通常,多層板的層數包括頂層(Top Layer)、底層(Bottom Layer)以及中間的若干個內層(Inner Layer)。例如,一個四層板就有頂層、底層和兩個內層;一個六層板就有頂層、底層和四個內層,以此類推。

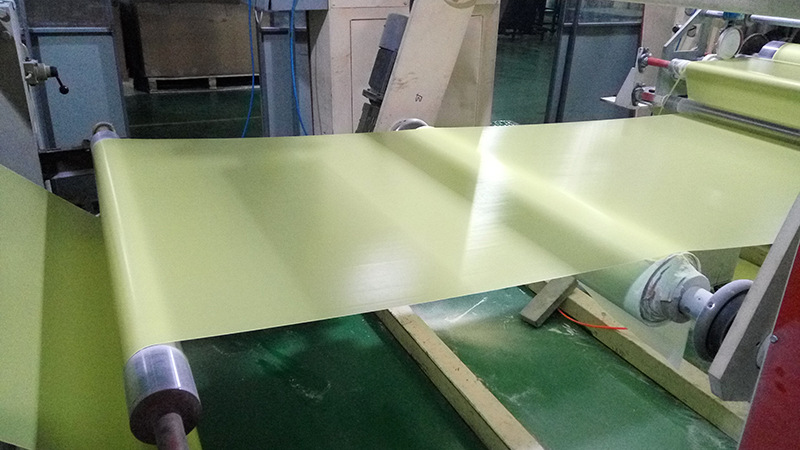

半固化片:又稱 “PP 片”(Prepreg),是多層板生產中的重要材料。它是由樹脂和增強材料(如玻璃纖維布)組成的片狀材料。在生產過程中,樹脂處于半固化狀態,具有一定的粘性和流動性。在多層板的壓合過程中,半固化片的樹脂會進一步固化,將各層電路板粘結在一起,形成一個整體。

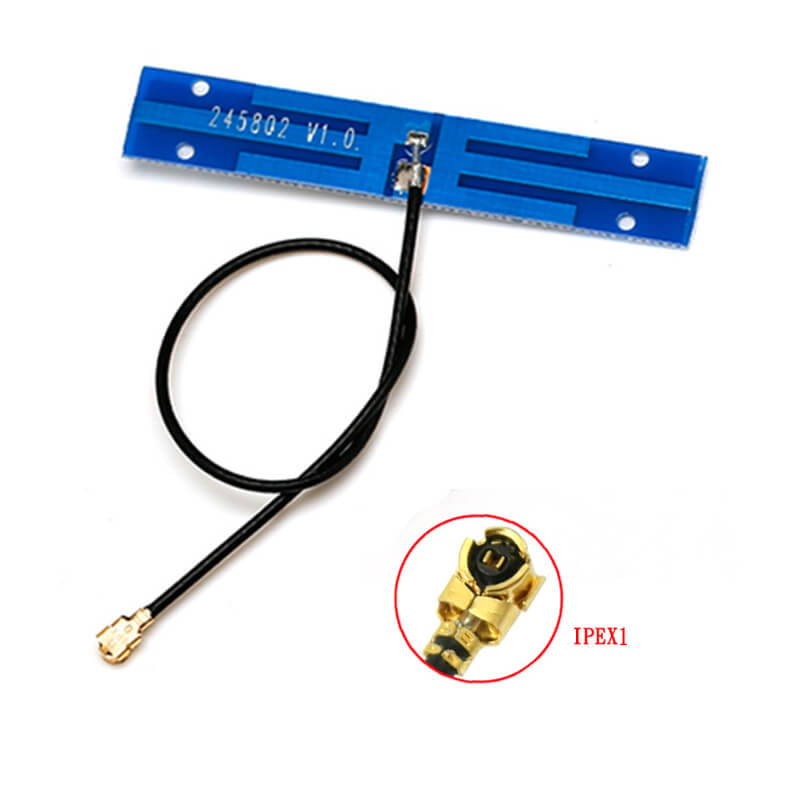

汽車天線PCB工藝能力

常見的汽車天線 PCB 工藝能力包括以下方面:

層數:能夠制造的 PCB 層數,如雙層、多層等。

板厚:可支持的 PCB 厚度范圍。

最小線寬和線距:能夠?qū)崿F(xiàn)的最小導線寬度和導線之間的距離。

最小孔徑:鉆孔的最小直徑。

表面處理:如噴錫、沉金、OSP 等,以保護銅箔并提高可焊性。

阻抗控制:精確控制 PCB 線路的阻抗,以滿足高速信號傳輸?shù)囊蟆?/p>

多層板壓合:確保各層之間的粘結強度和電氣性能。

防焊油墨:提供良好的絕緣和防焊保護。

絲?。呵逦鷾?zhǔn)確的絲印標識。

測試:包括通斷測試、阻抗測試等,以確保 PCB 的質量。

特殊工藝:如盲埋孔、剛撓結合、高頻材料應用等。

環保要求:符合相關的環保標準,如 RoHS 等。

PCB廠的不同,其生產工藝可能會有所差異,具體的工藝能力會根據客戶的需求和產品的應用場景來確定。脂塞孔直徑、過孔與內部信號線的間距、銅厚等都有明確的數值可供參考。
