汽車天線PCB該如何選擇呢？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：533發布日期：2024-11-22 09:49【大中小】

隨著無線設計中消費者對最新和最好的的無線技術的需求與日俱增，對那些可以很容易地安裝在無線通信產品中的PCB天線的需求也變得越來越大。

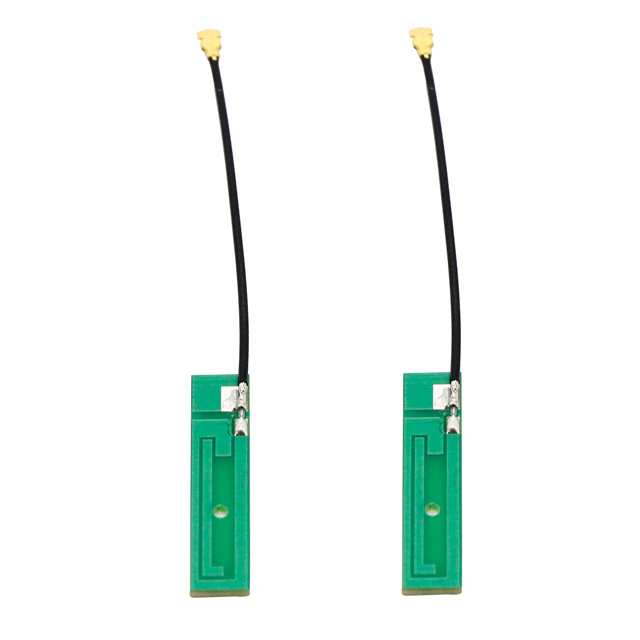

天線是許多無線系統的關鍵組件，印刷電路板（PCB）天線由于體積小，易于與其他高頻電路集成因而在行業中有著廣泛的應用。

天線PCB的性能和一致性在很大程度上取決于其基礎電路層壓板的質量，其尺寸非常大程度上取決于天線的目標頻率和波長。

無論是從個人通信系統（PCS），物聯網（IoT）應用，再到汽車電子控制和安全系統，這些系統對于無線應用的需求毫無疑問是非常旺盛的。

隨著工作頻率越來越高，從PCS應用的2.4GHz頻段到汽車高級駕駛輔助系統（ADAS）的毫米波（mmWave）頻率，到處都需要天線。

這就是PCB天線施展拳腳的地方 - 設計人員經常將它們作為實際解決方案來應對不斷增長的無線應用。

選擇汽車天線 PCB 可以從以下三個主要方面考慮：

一、性能方面

高頻特性：

汽車天線PCB通常需要處理高頻信號，因此 PCB 材料應具有低介電常數和低損耗角正切，以減少信號在傳輸過程中的衰減和失真。例如，羅杰斯（Rogers）等高頻率板材是不錯的選擇，它們能在高頻下保持良好的信號傳輸性能。

關注 PCB 的阻抗控制。精確的阻抗控制對于確保信號的完整性至關重要，特別是在高頻應用中。阻抗不匹配可能導致信號反射和衰減，影響天線的性能。

信號干擾抗性：

汽車內部電子設備眾多，容易產生電磁干擾。選擇具有良好屏蔽性能的 PCB 材料或采用特殊的屏蔽設計，如接地層、屏蔽罩等，可以減少外部干擾對天線信號的影響。

考慮 PCB 的布線設計，避免信號線路與干擾源（如電源線、電機等）過于接近，以降低串?dāng)_的風險。

可靠性：

汽車在各種環境條件下運行，PCB 必須能夠承受高溫、低溫、濕度、振動等考驗。選擇具有高耐熱性、耐濕性和機械強度的材料，確保 PCB 在惡劣環境下仍能穩定工作。

檢查 PCB 的制造工藝和質量控制，確保產品的一致性和可靠性。例如，采用高質量的焊接工藝、嚴格的質量檢測標準等。

二、尺寸與安裝方面

空間限制：

汽車內部空間有限，天線 PCB 的尺寸應根據安裝位置和空間要求進行選擇。在設計階段，要充分考慮汽車的結構和布局，確保 PCB 能夠安裝在合適的位置，同時不影響其他部件的正常工作。

對于一些緊湊型汽車或特殊車型，可能需要定制尺寸較小的 PCB，或者采用柔性 PCB 以適應復雜的安裝環境。

安裝方式：

汽車天線線路板的安裝方式，是通過螺絲固定、粘貼還是其他方式。不同的安裝方式對 PCB 的結構和強度有不同要求。例如，螺絲固定需要在 PCB 上預留安裝孔，而粘貼方式則要求 PCB 背面具有良好的粘性和耐熱性。

考慮安裝的便捷性和可維護性。如果需要在后期對天線進行維修或更換，選擇易于拆卸和安裝的 PCB 設計將更加方便。

與其他部件的兼容性：

確保天線 PCB 與汽車的其他電子系統和部件兼容。例如，與車載收音機、導航系統、藍牙模塊等的接口匹配，以及與汽車的電源供應和接地系統的連接兼容性。

在設計 PCB 時，要考慮與其他部件的電磁兼容性，避免相互干擾?？梢酝ㄟ^合理的布局、屏蔽和濾波等措施來提高兼容性。

三、成本方面

材料成本：

不同的 PCB 材料價格差異較大。在選擇材料時，要綜合考慮性能和成本。例如，雖然高性能的板材可能提供更好的信號傳輸性能，但價格也相對較高。根據汽車天線的具體要求和預算，選擇合適的材料可以在滿足性能需求的同時控制成本。

考慮 PCB 的層數和尺寸對成本的影響。一般來說，層數越多、尺寸越大的 PCB 成本越高。在設計階段，可以通過優化布局、減少層數等方式降低成本。

制造成本：

不同的制造工藝和廠家的報價也會有所不同。選擇具有豐富經驗和良好口碑的 PCB 制造商，可以確保產品質量的同時獲得合理的價格。

考慮批量生產的成本效益。如果需要大量生產汽車天線 PCB，可以與制造商協商批量折扣，以降低單位成本。

后期維護成本：

考慮天線 PCB 的可靠性和可維護性對后期成本的影響。如果 PCB 容易出現故障或損壞，將增加維修和更換的成本。選擇質量可靠、易于維護的 PCB 可以降低后期成本。

了解制造商的售后服務和技術支持情況。在使用過程中，如果出現問題，能夠及時獲得制造商的支持和解決方案，可以減少因故障導致的停機時間和損失。
