軟硬結合板的優勢解析：為什么它是高端電子產品的首選？

文章來源：作者： 查看手機網址
掃一掃！
掃一掃!
人氣：202發布日期：2025-03-19 09:53【大 中 小】

在電子行業飛速發展的今天，軟硬結合板（Rigid-Flex PCB）憑借其獨特的設計和卓越的性能，逐漸成為高端電子產品的首選。從智能手機到航空航天設備，軟硬結合板的應用無處不在。那么，究竟是什么讓軟硬結合板如此受歡迎？本文將從其技術優勢、應用場景和未來潛力三個方面，深入解析軟硬結合板為何能成為高端電子產品的核心組件。

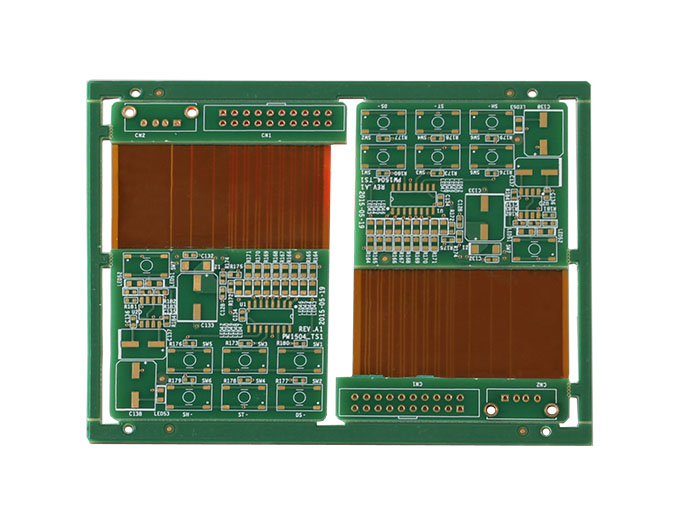

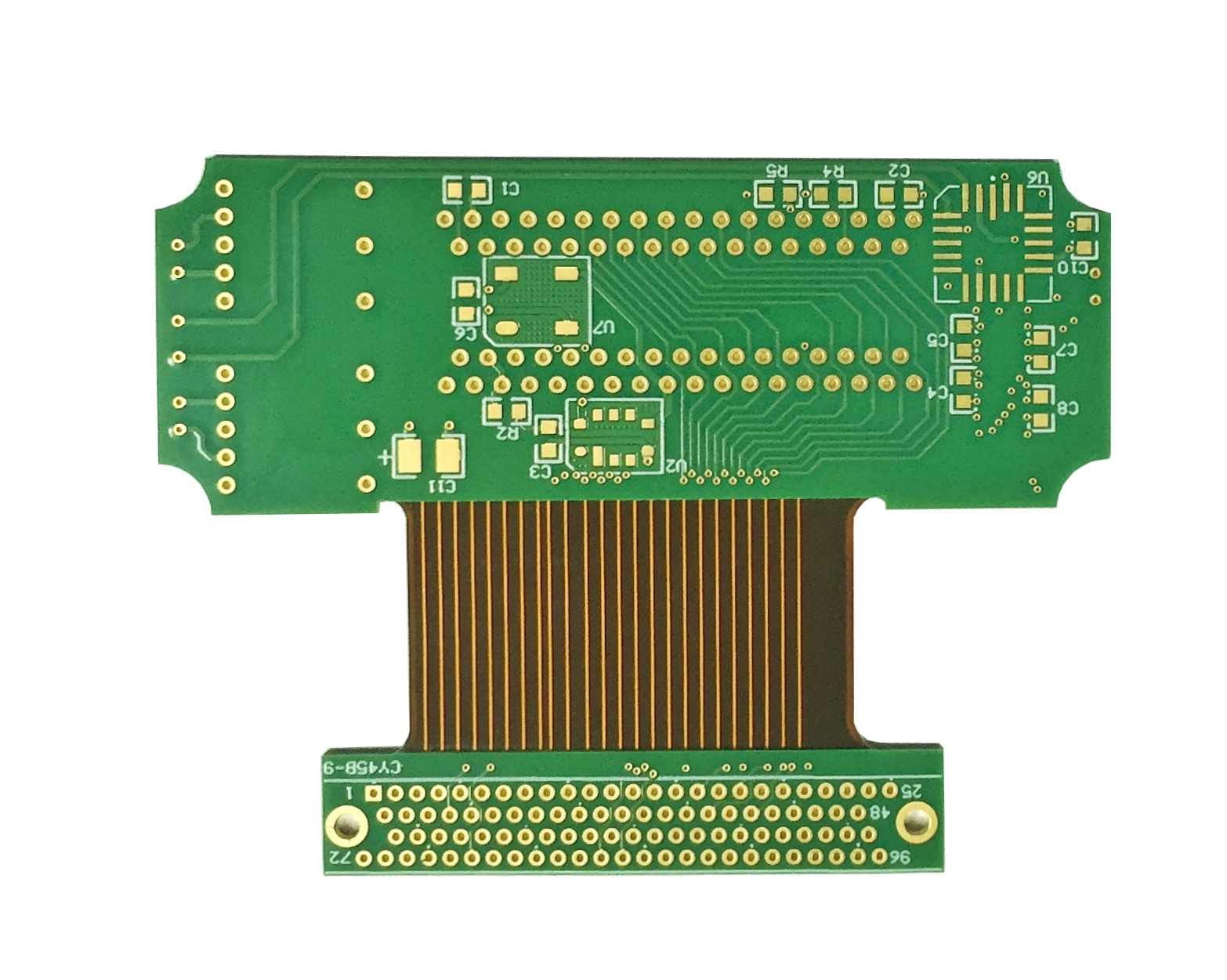

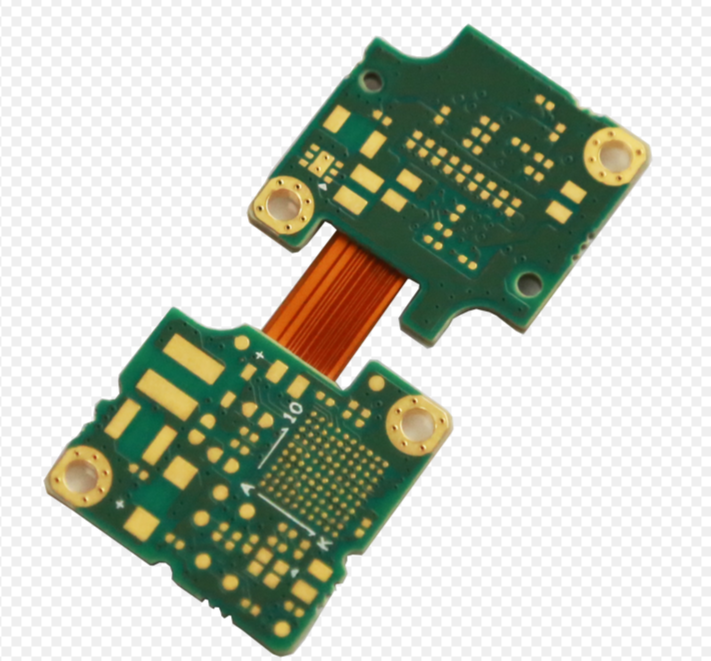

軟硬結合板是將剛性板（Rigid PCB）和柔性板（Flexible PCB）通過特殊工藝結合而成的電路板，兼具兩者的優點。以下是其核心優勢：

高密度集成
軟硬結合板通過多層設計和微孔技術，實現了更高的布線密度。這不僅節省了空間，還支持更復雜的電路設計，滿足高端電子產品對高性能和小型化的需求。

優異的機械性能
軟硬結合板結合了剛性板的強度和柔性板的可彎曲性，能夠承受振動、沖擊和反復彎折，適用于嚴苛的工作環境，如汽車電子和航空航天設備。

信號完整性
軟硬結合板減少了傳統連接器（如線纜和插座）的使用，降低了信號衰減和電磁干擾，提升了信號傳輸?shù)姆€(wěn)定性和速度。

輕量化設計
相比傳統剛性板，軟硬結合板重量更輕，特別適合對重量敏感的應用場景，如無人機和可穿戴設備。

高可靠性
軟硬結合板減少了連接點和焊點，降低了故障率，同時通過一體化設計提高了設備的整體可靠性。

剛?cè)峤Y(jié)合板的獨特優勢使其在多個高端領域得到廣泛應用：

消費電子
在智能手機、平板電腦和可穿戴設備中，軟硬結合板通過其輕薄、可彎曲的特性，實現了更緊湊的設計和更高的性能。例如，智能手機的攝像頭模塊和折疊屏設計都離不開軟硬結合板的支持。

汽車電子
汽車電子設備需要在高溫、高濕和振動的環境下穩定運行，軟硬結合板的高可靠性和耐環境性能使其成為理想選擇。例如，車載顯示屏、傳感器和電池管理系統都廣泛采用軟硬結合板。

醫療設備
在醫療領域，軟硬結合板用于內窺鏡、心臟起搏器和便攜式診斷設備等。其高精度和可靠性確保了醫療設備的安全性和穩定性。

航空航天
航空航天設備對重量和可靠性要求極高，軟硬結合板的輕量化設計和高性能使其成為衛星、雷達和飛行控制系統的核心組件。

工業設備
在工業自動化設備中，軟硬結合板用于機器人、傳感器和控制系統，支持復雜的三維布線和高效信號傳輸。

隨著電子設備向更高性能、更小體積和更智能化的方向發展，軟硬結合板的應用前景更加廣闊：

更高集成度
通過引入嵌入式元件技術和系統級封裝（SiP），軟硬結合板將實現更高程度的集成，進一步縮小體積并提升性能。

更智能化
結合人工智能和物聯網技術，軟硬結合板將支持更多智能功能，如實時監測、動態調節和遠程控制。

更環保
隨著環保法規的日益嚴格，軟硬結合板將采用更多環保材料和綠色制造工藝，減少對環境的影響。

更廣泛應用
從5G通信到量子計算，從智能家居到智慧城市，軟硬結合板將在更多新興領域發揮重要作用。



PCB廠講軟硬結合板憑借其高密度集成、優異機械性能、信號完整性和高可靠性，已成為高端電子產品的首選。它不僅滿足了現代電子設備對高性能和小型化的需求，還為未來的技術創新提供了無限可能。隨著技術的不斷進步，軟硬結合板將繼續引領電子行業的發展，為智能時代注入更多活力。
