獨家分享:HDI技術在5G通信設備中的信號完整性優化

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:646發布日期:2024-11-28 10:16【

隨著5G通信技術的快速發展,對通信設備的性能要求越來越高。信號完整性是5G通信設備性能的關鍵指標之一,本文主要探討HDI技術在5G通信設備中的信號完整性優化方法,包括信號路徑優化、電路布局優化和材料選擇等方面。

5G通信技術具有高速、低延遲和大容量的特點,對通信設備的性能提出了更高的要求。信號完整性是衡量通信設備性能的重要指標,它直接影響到通信設備的傳輸速度和穩定性。



HDI技術作為一種先進的電路板制造技術,具有高密度、高速度和高可靠性的特點,為5G通信設備的信號完整性優化提供了有力支持。

信號路徑優化

信號路徑優化是提高信號完整性的關鍵。HDI技術通過優化信號路徑,減少信號傳輸距離,降低信號損耗,從而提高信號完整性。具體方法包括:

短化信號路徑:通過優化電路布局,減少信號傳輸距離,降低信號損耗。

信號路徑隔離:通過隔離不同信號路徑,減少信號之間的干擾,提高信號完整性。

信號路徑匹配:通過優化信號路徑的阻抗匹配,降低信號反射,提高信號完整性。

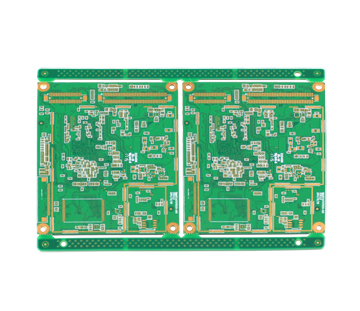

HDI板電路布局優化

電路布局優化是提高信號完整性的重要手段。HDI技術通過優化電路布局,減少信號之間的干擾,提高信號完整性。具體方法包括:

電路布局對稱性:通過優化電路布局的對稱性,降低信號之間的干擾,提高信號完整性。

電路布局層次化:通過優化電路布局的層次化,減少信號之間的干擾,提高信號完整性。

電路布局分區:通過優化電路布局的分區,減少信號之間的干擾,提高信號完整性。





高密度互連電路板材料選擇

材料選擇是提高信號完整性的關鍵因素。HDI技術通過選擇合適的材料,降低信號損耗,提高信號完整性。具體方法包括:

高頻材料選擇:選擇具有低損耗、高介電常數的高頻材料,降低信號損耗,提高信號完整性。

介質材料選擇:選擇具有低損耗、高介電常數的介質材料,降低信號損耗,提高信號完整性。

導體材料選擇:選擇具有高導電性的導體材料,降低信號損耗,提高信號完整性。

HDI技術在5G通信設備中的信號完整性優化具有重要作用。通過信號路徑優化、電路布局優化和材料選擇等方法,可以提高5G通信設備的信號完整性,滿足5G通信技術對高速、低延遲和大容量的要求。隨著5G通信技術的不斷發展,HDI技術在信號完整性優化方面的應用將更加廣泛。



未來,HDI 技術在應對 5G 通信設備小型化與多功能集成的挑戰上也將發揮關鍵作用。隨著 5G 設備朝著更輕薄便攜的方向演進,內部空間愈發緊湊,HDI 憑借其高密度布線和精細線路設計的優勢,能夠在有限的空間內實現更多復雜電路的布局。例如,在 5G 智能手機中,它可助力集成更多的天線模塊、射頻前端以及高速信號處理芯片等關鍵組件,同時保障信號傳輸?shù)馁|(zhì)量與穩定性。而且,HDI 技術的持續創新與升級,如更先進的微孔加工工藝、新型低損耗材料的研發應用等,將進一步提升其在 5G 通信設備信號完整性優化方面的效能,推動 5G 通信產業在智能終端、基站設備以及物聯網等多個領域的全面發展,加速萬物互聯時代的進程,為人們帶來更加高速、流暢且可靠的 5G 通信體驗。
