電路板：電子設備的“大腦”還是“神經網絡”？
在電子設備內部，電路板扮演著至關重要的角色。它如同城市的交通網絡，將各種電子元件連接在一起，實現信號的傳輸和處理。
.jpg)

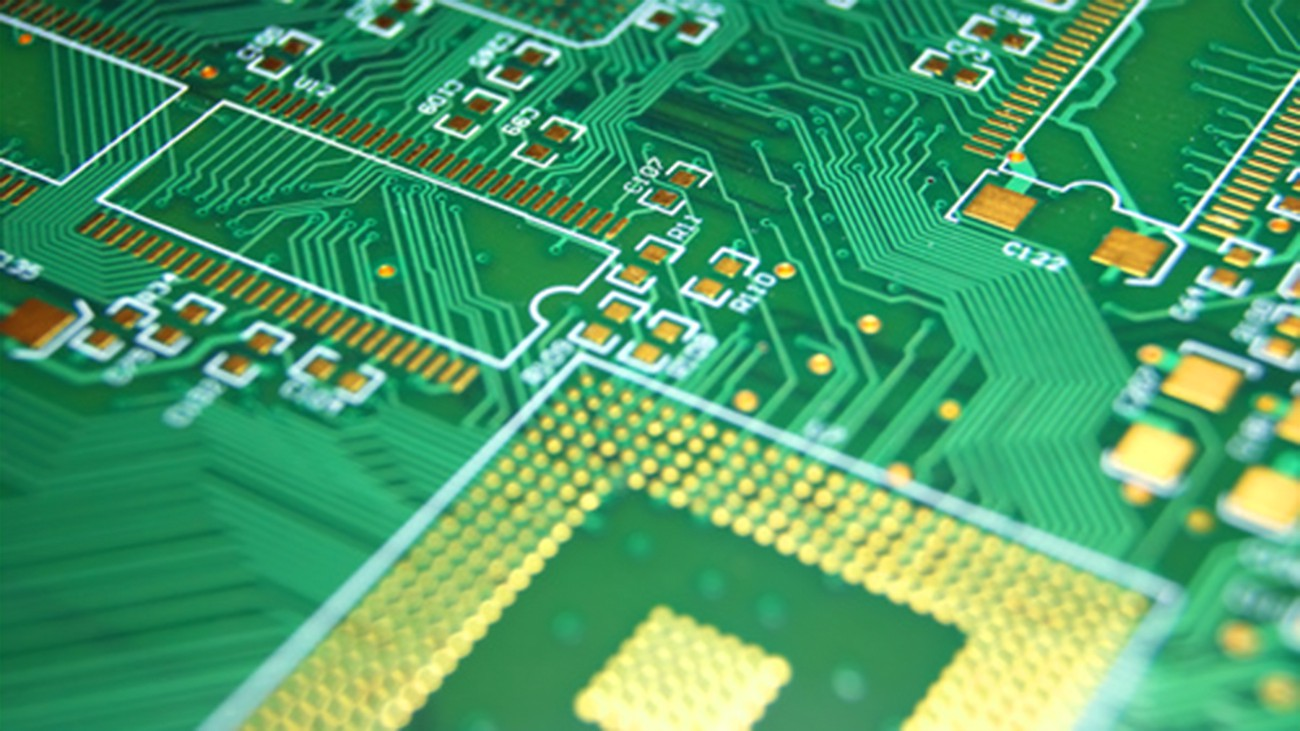

電路板是電子設備的控制中心。 它承載著處理器、內存等核心元件，負責數據的運算、存儲和控制，就像大腦支配著人體的活動。
電路板決定了電子設備的性能。 高性能的電路板設計可以提升設備的運行速度、穩定性和功能，如同聰明的大腦使人更聰慧。
電路板需要進行復雜的邏輯運算。 現代電子設備的功能越來越復雜，電路板需要處理海量數據并進行復雜的邏輯判斷，這與大腦的思維過程類似。
.png)

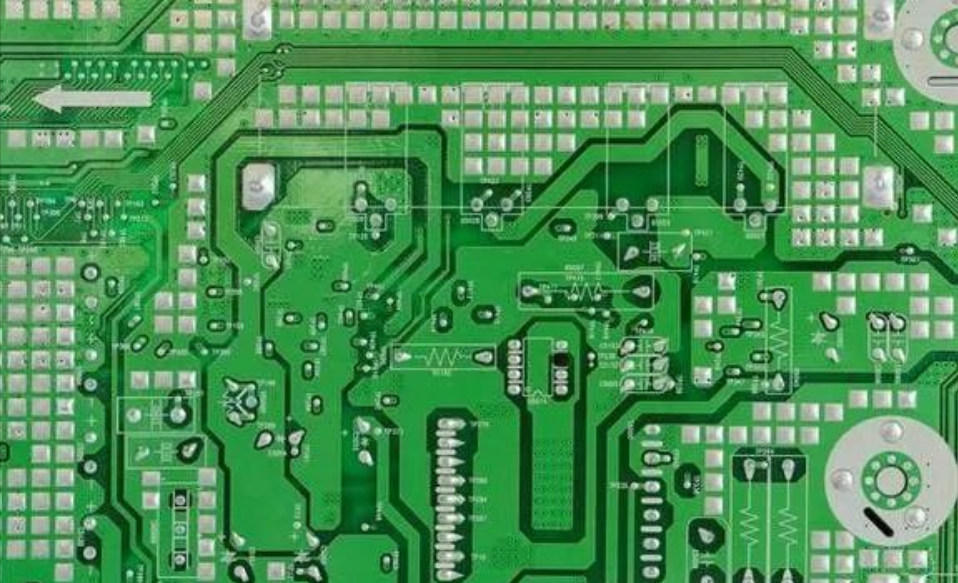

PCB的主要功能是信號傳輸。 它通過各種線路將電子元件連接起來，實現信號的傳輸和交換，就像神經網絡傳遞著生物電信號。
電路板的結構與神經網絡相似。 電路板上的線路錯綜復雜，相互連接，形成一個龐大的網絡，這與神經網絡的結構不謀而合。
電路板的發展趨勢是高度集成和互聯。 隨著技術的進步，電路板上的元件越來越小，集成度越來越高，設備之間的連接也越來越緊密，這與神經網絡的高度互聯性一致。
電路板兼具“大腦”和“神經網絡”的特征。
從功能上看， 電路板既負責數據的運算和控制，也負責信號的傳輸和交換。
從結構上看， 電路板既有處理信息的核心元件，也有連接各部分的線路網絡。
線路板是電子設備的“神經系統”，它既包含了控制中心，也包含了信息傳遞網絡。
未來，隨著人工智能和物聯網技術的發展，電路板將變得更加智能化和互聯化。
智能化： 電路板將集成更多的傳感器和處理器，具備自主學習和決策的能力。
互聯化： 電路板將實現設備之間的無縫連接和數據共享，構建起龐大的物聯網生態系統。
總而言之，電路板是電子設備不可或缺的重要組成部分，它將繼續朝著智能化、互聯化的方向發展，為人類創造更加美好的未來。
