HDI產品大盤點
即將進入2016年的倒計時了，今日小編來曬幾款咱大深聯做的HDI產品：

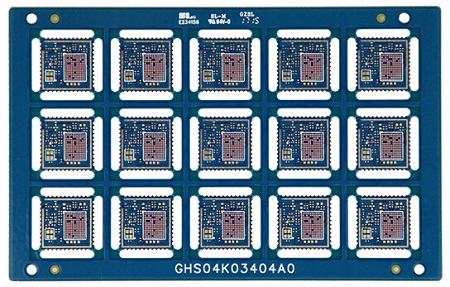

當當當當~~~第一款，通訊模塊的HDI，外觀是相當漂亮的，她的特點就在半孔制作了，每一小PCS的外框都是由半孔組成，對于鉆機的精度有很高的要求；

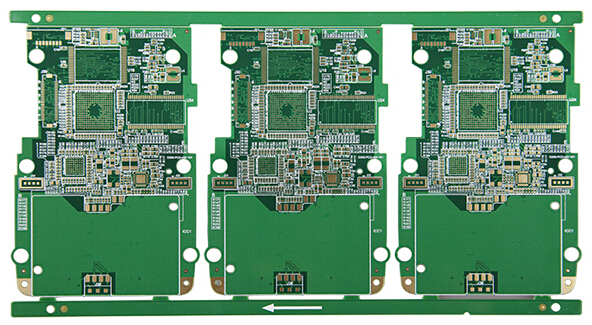

第二款，POS機主板上用的HDI，8層1階，主要難度在于高密度的回型線路，圖片這樣看不是很清楚。

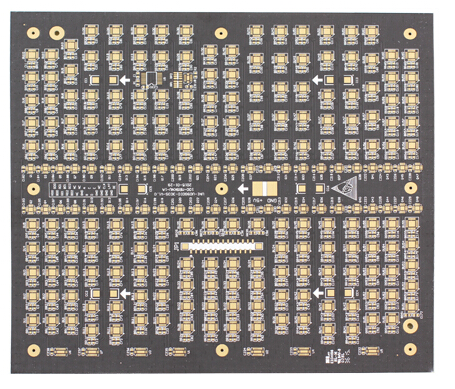

第三款，8層3階的顯示屏HDI板，最小線寬只有3Mil，這個終端顯示屏產品的間距為P0.9。

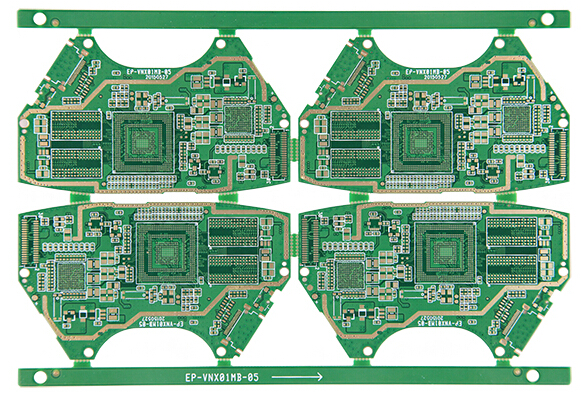

第四款，用于行車記錄儀的HDI，是不是有點像蝴蝶，最小線寬只有3mil喔~
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
通訊手機HDI
-
-
型號：GHS08K03479A0
階數：8層二階
板材：EM825
板厚：0.8mm
尺寸：144.08mm*101mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金+OSP
通訊手機HDI
-
-
型號：GHS06C03294A0
階數：6層二階
板材：EM825
板厚：1.0mm
尺寸：92mm*118mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金
通訊模塊HDI
-
-
型號：GHS04K03404A0
階數：4層一階+半孔
板材：EM825
板厚：0.6mm
尺寸：94.00*59.59mm
最小線寬：0.076mm
最小線距：0.076mm
最小孔徑：0.1mm
表面處理：沉金+OSP
5G模塊PCB
-
-
型號：HS10K21632A0
層數：10層
板材：生益 S1000-2
板厚：1.6+/-0.16mm
最小孔徑：0.102mm
最小線寬：0.102mm
表面處理：沉鎳金+OSP
P1.5顯示屏HDI
-
-
型號：GHS04C03605A0
層數：4層一階
所用板材：EM825
板厚：1.6mm
尺寸：24mm*116mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.13mm
最小線距：0.097mm
表面處理：沉金
外形公差：+0.05/-0.15mm（板內無定位孔）
特殊要求：燈窩間距：P1.5
P2.571顯示屏HDI
-
-
型號：GHS04C03429A0
階層：4層一階
板材：EM825
板厚：1.6mm
尺寸：215.85mm*287.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.152mm
最小線距：0.152mm
表面處理：沉金
外形公差：+/-0.15mm（板內無定位孔）
特殊要求：控深鉆帽子電鍍間距：P2.571
P1.9顯示屏HDI
-
-
型號：GHM08C03113A0
階層：8層一階
板材：EM825
板厚：1.6mm
尺寸：239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm（板內無定位孔）
特殊要求:控深鉆間距：P1.9
P1.923顯示屏HDI
-
-
型號：GHM06C03444A0
階層：6層二階
板材：EM825
板厚：2.0mm
尺寸：199.85mm*299.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.127mm
最小線距：0.127mm
表面處理：沉金
外形公差：+0.15/-0.05mm（板內無定位孔）
特殊要求：控深鉆間距：P1.923
