HDI線路板 - HDI成像
1.在達到低缺陷率和高產量的同時,能夠達到HDI線路板常規的高精確性運行的穩定生產。例如:
高級手機板,CSP節距小于0.5mm(連接[盤之間帶或不帶導線];
HDI線路板結構為3+n+3,每個面上有三個疊加導通孔(stacked via),*帶疊加導通孔的6到8層無鐵心印制板。
在成像方面,此類設計要求環寬小于75µm,在有些情況下環寬甚至小于50µm。由于對位問題,這些不可避免地導致了低產量。另外,受微型化的驅動,線路和間距越來越細—滿足這個挑戰就要求改變傳統成像方法。這可以通過減少面板尺寸,或通過使用快門曝光機用幾個步驟(四個或六個)進行面板成像。這兩種方法都是通過減少材料變形的影響來得到更好的對位。改變面板尺寸導致了材料的高費用,使用快門曝光機導致了每天的低產量。這兩種方法都不能完全解決材料變形和減少照相版相關的缺陷,這包括印制批次/批量時照相版的實際變形。
2.通過每天印制要求數量的面板,達到要求的產量。如先前所述,要求的產量的相關數量應考慮到精確度要求中。要達到要求的產量,需要借助自動控制來得到高產出率。
3.低成本運作。這是對任何批量生產廠家的主要要求。早期的LDI模式或是要求把傳統使用的干膜換成更敏感的干膜,從而達到更快的成像速度;或是根據LDI模式用到的光源,把干膜換成不同的波段。在所有這些情況下,新的干膜通常都會比廠家使用的傳統干膜要貴。
4.與現有的工藝和生產方法兼容。批量生產的工藝和方法通常都被小心的規定,從而來符合批量生產的要求。對任何新成像方法的引進對現有的方法的變化都應該是最小。這包括對所用的干膜變化最小、有能力進行阻焊膜各層的曝光、批量生產要求的可溯源功能和更多。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
通訊手機HDI
-
-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP
通訊手機HDI
-
-
型號:GHS06C03294A0
階數:6層二階
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金

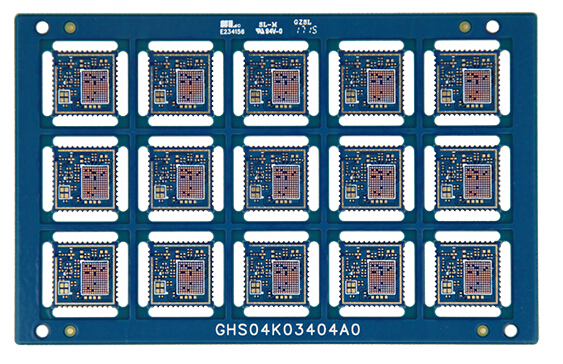

通訊模塊HDI
-
-
