【技術共享】深度剖析印制線路板蝕刻的作用、制作及其原理!
線路板制造是一個很復雜的過程,下面與小編來了解有關線路板蝕刻過程中應該注意的問題。

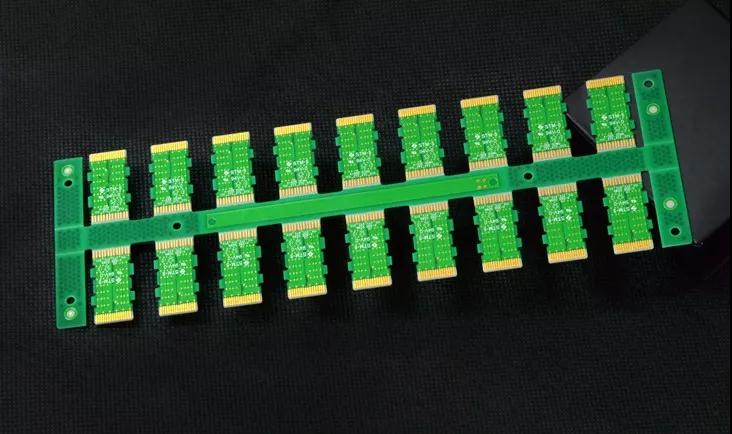

| 減少側蝕和突沿,提高蝕刻系數
側蝕產生突沿。通常印制板在蝕刻液中的時間越長,側蝕越嚴重。側蝕嚴重影響印制導線的精度,嚴重側蝕將使制作精細導線成為不可能。當側蝕和突沿降低時,蝕刻系數就升高,高的蝕刻系數表示有保持細導線的能力,使蝕刻后的導線接近原圖尺寸。電鍍蝕刻抗蝕劑無論是錫-鉛合金,錫,錫-鎳合金或鎳,突沿過度都會造成導線短路。因為突沿容易斷裂下來,在導線的兩點之間形成電的橋接。

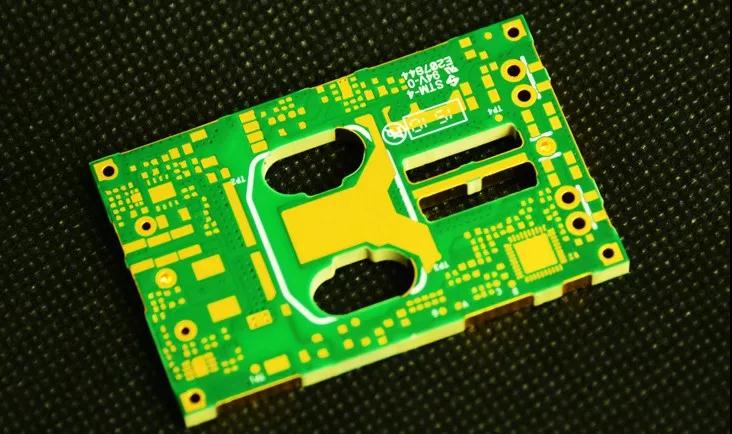

側蝕的影響因素如下!
1、蝕刻方式:浸泡和鼓泡式蝕刻會造成較大的側蝕,潑濺和噴淋式蝕刻側蝕較小,尤以噴淋蝕刻效果最好。
2、蝕刻液的種類:不同的蝕刻液化學組分不同,其蝕刻速率就不同,蝕刻系數也不同。例如:酸性氯化銅蝕刻液的蝕刻系數通常為3,堿性氯化銅蝕刻液的蝕刻系數可達到4。近來的研究表明,以硝酸為基礎的蝕刻系統可以做到幾乎沒有側蝕,達到蝕刻的線條側壁接近垂直。這種蝕刻系統正有待于開發。
3、蝕刻速率:蝕刻速率慢會造成嚴重側蝕。蝕刻質量的提高與蝕刻速率的加快有很大關系。蝕刻速度越快,板子在蝕刻液中停留的時間越短,側蝕量越小,蝕刻出的圖形清晰整齊。
4、蝕刻液的PH值:堿性蝕刻液的PH值較高時,側蝕增大。為了減少側蝕,一般PH值應控制在8.5以下。
5、蝕刻液的密度:堿性蝕刻液的密度太低會加重側蝕,選用高銅濃度的蝕刻液對減少側蝕是有利的。
6、銅箔厚度:要達到最小側蝕的細導線的蝕刻,最好采用(超)薄銅箔。而且線寬越細,銅箔厚度應越薄。因為,銅箔越薄在蝕刻液中的時間越短,側蝕量就越小。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
