HDI盲孔板的制作方法
隨著電子產品向高密度，高精度發展，相應對線路板提出了同樣的要求使得電路板逐漸向HDI的方向發展。而提高PCB密度最有效的方法是減少通孔的數量，及精確設置盲孔，埋孔來實現。
.jpg)

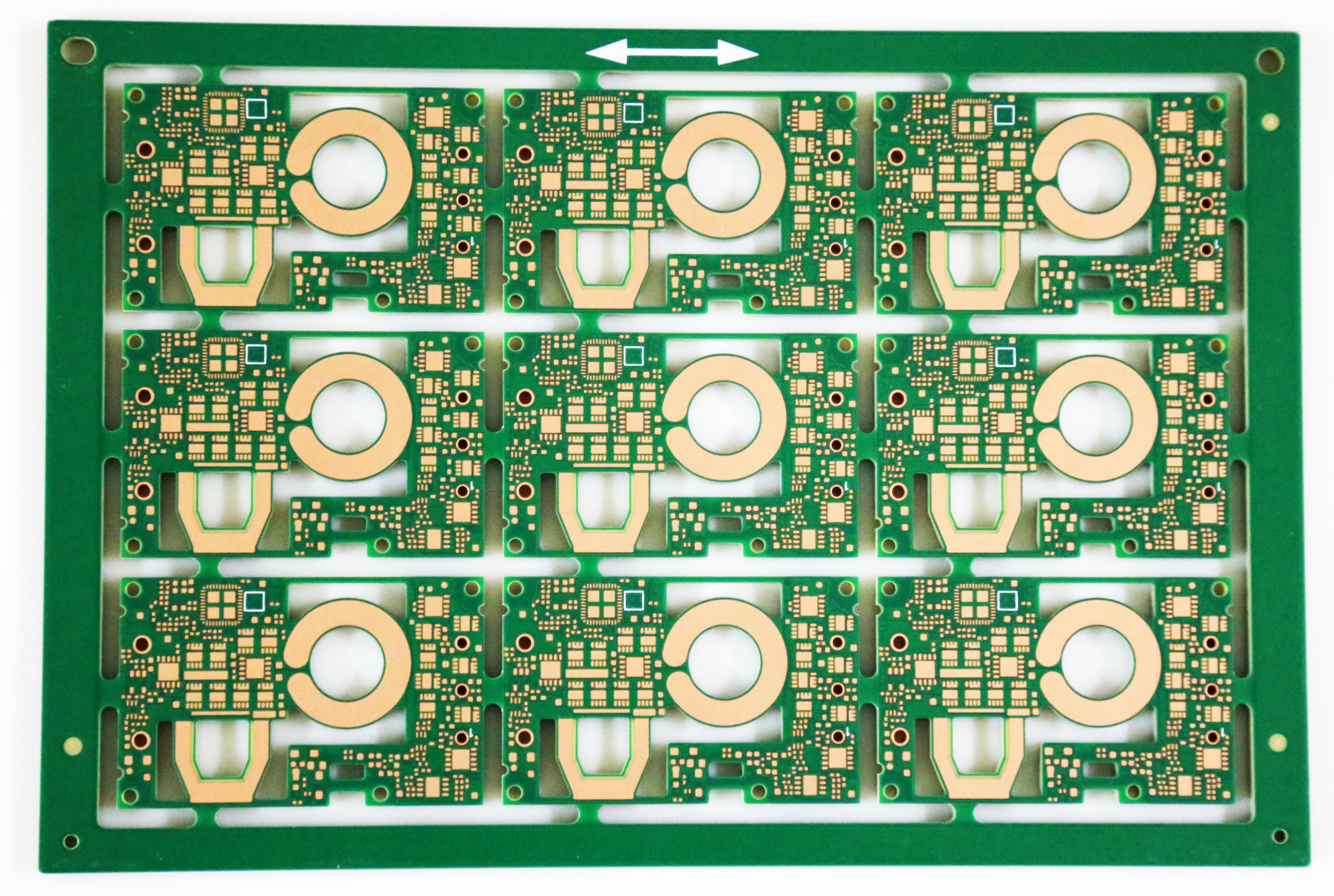

HDI 24L高層電源板
1．盲孔定義
a：與通孔相對而言，通孔是指各層均鉆通的孔，盲孔則是非鉆通孔。
b：盲孔細分：盲孔（BLIND HOLE），埋孔 BURIED HOLE（外層不可看見）；
c：從制作流程上區分：盲孔在壓合前鉆孔，而通孔是在壓合后鉆孔。
2．制作方法
A：鉆帶：
（1）：選取參考點： 選擇通孔（即首鉆帶中的一個孔）作為單元參考孔。
（2）：每一條盲孔鉆帶均需選擇一個孔，標注其相對單元參考孔的坐標。
（3）：注意說明哪條鉆帶對應哪幾層：?jiǎn)卧挚讏D及鉆咀表均需注明，且前后名稱需一致；不能出現分孔圖用a b c表示，而前面又用1st，2nd表示的情況。
注意當激光孔與內層埋孔套在一起，即兩條鉆帶的孔在同一位置上。
B：生產pnl板邊工藝孔：
普通多層板：內層不鉆孔；
（1）：鉚釘gh，aoi gh，et gh均為蝕板后打出（啤出）
（2）：target 孔（鉆孔gh） ccd：外層需掏銅皮，x-ray機：直接打出，且注意長邊最小為11inch。
HDI盲孔板：
所有tooling孔均為鉆出，注意鉚釘gh;需啤出，避免對位偏差。（aoi gh也為啤出），生產pnl板邊需鉆字，用以區分每塊板。
3．Film修改
（1）：注明film出正片，負片：
一般原則：HDI板厚大于8mil（不連銅）走正片流程；
板厚小于8mil（不連銅）走負片流程（薄板）；
線粗線隙谷大時需考慮d/f時的銅厚，而非底銅厚。
盲孔ring做5mil即可，不需做7mil。
盲孔對應的內層獨立pad需保留。
盲孔不能做無ring孔。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
