指紋識別軟硬結合板告訴你7個小技巧,讓你快速檢修電路板90%的故障

文章來源:電子發燒友作者:梁波靜 查看手機網址
掃一掃!
掃一掃!
人氣:4791發布日期:2019-12-12 03:17【

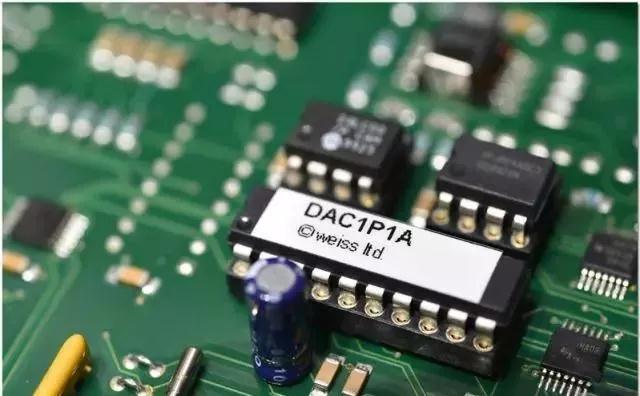

  對于維修師傅們來說,電路板故障往往是令人最頭疼的維修工作了。一方面是因為電路板上的元器件種類多且數量也不少,檢查故障時比較考驗師傅們細心和耐心能力;另一方面則是電路板作為小型控制系統,功能一體化,各元器件之間搭配工作,缺一不可,萬一誤判故障元件,是非常有可能導致復雜化故障的情況。因此今天指紋識別軟硬結合板小編為大家分享一些快速檢修電路板故障的小技巧,希望能夠為廣大維修行業從業者提供幫助!

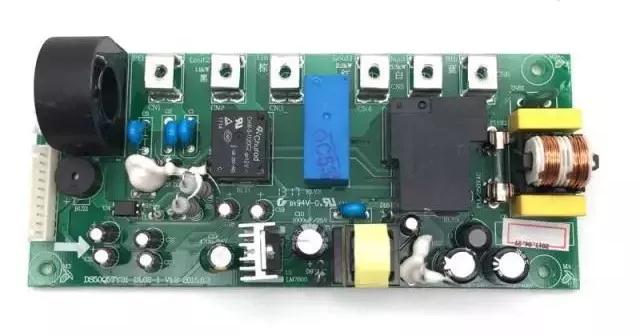

一、電容損壞率位居第一,可作維修突破口

  通常電容損壞的故障現象是:電容量變?。蝗皇ト萘?;漏電;短路。

  電容于電路之中所起的作用有所不同,導致的故障亦各有特點。于工控電路板之中,數字電路占絕大多數,電容大多起電源濾波的作用,用來做信號耦合與振蕩電路的電容比較少。如果開關電源中的點解電容算壞,可能導致開關電源不起振,沒有電壓輸出的的或是輸出電壓濾波不好,電路也會因為電壓不穩定而發生邏輯混亂的情況,即機器無法開機或者時好時壞,假如電容并聯在數字電路的電源正在負極間,亦會出現同樣的故障情況。

  這種故障現象在電腦上的表現較為明顯,很多電腦用了幾年就容易出現有時候開不了機,有時候又可以正常開機的想象,這種情況打開機箱往往可以看到電解電容鼓包的現象,把電容拆下來檢測容量,會發現遠遠比實際值低。

  電容的使用壽命受環境溫度的直接影響,環境溫度越高,電容的使用壽命就越短。根據這一特性,我們在排除電容故障的時候需要重點檢查與熱源靠得比較斤的電容,如散熱片旁和大功率元器件旁的電容,距離越近,損壞率就越大了。

  曾修過一臺X光探傷儀的電源,用戶反饋有煙自電源里面冒出來,拆開機箱之后發現一只1000uF/350V的大電容有油質那樣的東西流出來,拆下來檢測容量發現只有幾十uF,也發現只有這個電容和整流橋的散熱片離得最近,其它距離遠的便完好無損,容量正常。此外有瓷片電容出現短路的情況,亦發現電容離發熱部件較將近。因此檢測故障時應該要有針對性。

  有些電容漏電比較嚴重,使用手指觸摸時而且會燙手,這種電容必需更換。在排查一些時好時壞的故障時,除了接觸不良的情況外,通常大部分便是電容損壞引起的故障了。因此在碰到這一類故障的時候,可以先把檢查一下電容,換掉電容之后常常會有令人驚喜的結果(當然電容的質量也是一個重要的影響因素,盡量選擇優質一點的牌子,如紅寶石、尼吉康之類)

二、電阻損壞的特點和判定

  經常看到很多初學者檢修電路板時在電阻上折騰,既是拆又是焊的,其實板子修的多了,清楚了電阻損壞的特點,便不用大費周折。

  電器設備中,電阻的數量是最多的元器件,電阻的損壞率沒有那么高。比較常見的電阻損壞現象是開路,阻值變大的情況比較少見,電阻值變小的情況比較罕見。常見故障電阻有碳膜電阻、金屬膜電阻、線繞電阻與保險電阻幾種。

  碳膜電阻和金屬膜電阻的應用范圍最廣,損壞特點一:低阻值(100Ω)和高阻值(100KΩ)的損壞率高,中間阻值范圍的極少損壞;損壞特點二:低阻值電阻損壞容易燒焦發黑,易發現,然而高阻值電阻損壞時非常難發現痕跡。

  線繞電阻常用于大電流限流,阻值一般不大。圓柱線繞電阻燒壞時有些會表面爆皮、裂紋或者發黑,有些則是沒有痕跡。水泥繞線電阻燒壞時可能會斷裂,也可能沒有痕跡。

  保險電阻燒壞時表面可能會炸掉一層表皮,也有坑沒有痕跡,但是絕對不會燒焦發黑。

  因此根據不同電阻損壞的特點,可以有側重地進行排查,迅速找到損壞的電阻。我們可以先觀察電路板上的低阻值電阻是否有燒黑的痕跡,再根據電阻損壞容易出現開路或阻值增大以及高阻值電阻難難損壞的特點,可以用萬用表檢測電路板上高阻值電阻兩端的阻值,如果測量值高于標稱阻值,那么這個電阻已經損壞(注意點:等阻值顯示穩定后下結論,因為電路中可能并聯電容原件,有一個充放電的過程),如果測量值低于標稱阻值,則電阻沒有什么問題。通過這樣的方法檢測電路板上每一個電阻,基本不會錯過一個損壞的電阻。

三、運算放大器的故障判斷方法

  根據理想運算放大器具有“虛短”和“虛斷”的特性,這些特性在運放電路的線性分析上有很大作用。唯有在閉環即負反饋的狀況下,運放電路才能更好的運作,從而保證正常的線性運用。所以分清器件的作用是判斷其好還的關鍵,即是分清器件是運算放大器還是比較器。

  只要該器件在電路中的作用是放大器的作用,都有一個反饋電阻Rf,這個反饋電阻就是我維修檢測的突破口,可以先從這個反饋電阻上下手。用萬用表檢查輸出端和反向輸入端之間的阻值,如果大的離譜,如幾MΩ以上,那基本可以斷定器件是用作比較器,而阻值特別小的情況還不能完全斷定,還需要查看輸出端和反相輸入端之間是否有電阻,要是有電阻存在,則可以斷定器件是起到放大器的作用。

  根據放大器虛短的工作原理,意思就是如果這個運算放大器工作正常沒有問題的話,其同向輸入端和反向輸入端電壓必然相等,即使有差別也是mv級的,如果不是則這個放大器是壞了的。同樣在某些高輸入阻抗電路中,萬用表的內阻對電壓測試的影響大小約為0.2V,所以如果有兩端電壓有0.5V以上的差別,則作為放大器的器件基本是壞了!(以FLUKE179萬用表為例子)

  如果器件在電路中是做比較器用,則允許出現同向輸入端和反向輸入端不等的現象。

  可見這個方法比直接拆下器件再進行替換的方式要方便簡單的多,也減少了過多拆卸操作對線路板的破壞。(經驗這東西在實際操作上往往能有意想不到的作用)

四、萬用表測試SMT元件的訣竅

  部分貼片元件很是細小,顯然用萬用表直接測量的方式并不適用,一是操作過程容易造成短路,二是涂有絕緣涂層的電路板接觸不到元件管腳的金屬部分。如果經常需要測量這樣的元件,這個訣竅幾乎完美解決測量上的問題。

  用兩根最小號的縫衣針,針尖要鋒利的,將之與萬用表筆靠緊固定,然后用一根多股電線里的細銅線將表筆和縫衣針綁在一起,如有必要還可以用焊錫焊牢。這樣的一雙類似于“炸豆腐專用筷”的加長表筆,在測量的時候利用針尖的鋒利輕易刺破絕緣涂層,接觸到需要連接部件的金屬部分,即避免短路現象的產生,也不必再浪費時間去除表層絕緣材料。(老板再也不用擔心我弄壞電路板了)

五、公共電源短路檢修小竅門

  電路板維修中,碰到公共電源短路的問題往往得多費一些腦細胞,畢竟很多器件都共用同一電源,于是出現問題時每一個用到此電源的器件出現短路現象都可能是問題所在,通俗的講就是每一個參與的器件都可能出現問題。如果電路板上元件不多,那就能慶幸的采用“鋤大地”的方式終究能找到短路點,如果元件太多,這種地毯式排查的方式估計是行不通的,能找到故障元件占運氣成分居多,這還得是鋤的精準才行,一旦鋤的過程出現操作問題,很有可能沒把壞的器件給挖出來,反而尷尬的把線路板的其他器件弄壞了。在此介紹一個以自身經驗總結出來的比較管用的方法,采用這種方法,往往能夠很快地尋找到故障點。

  首先需要一個可調節電壓電流的電源,電壓0-30V,電流0-3A,這種電源一般不貴,價格在300元左右。將開路電壓調到器件電源電壓水平,先調節電流至最小值,將此電壓加在電路的電源電壓點如74系列芯片的5V和0V端,視乎短路程度,然后緩慢增大電流,用手摸器件,當摸到某個器件發熱比較明顯時,這個大概率就是損壞的元件,先把這個可疑元件鋤下來好好檢測,多數情況下這樣的方法能準確地找出問題元件,但至少也比毫無線索的直接鋤來的更省事一些。當然操作時必須注意電壓一定不能超過器件的工作電壓,并且不能接反,否則明明沒事的器件也會發熱燒壞的。

六、解決板卡大問題的一塊小橡皮

  板卡在工業機械控制中使用的越來越廣泛,但凡是利用金手指插入插槽的板卡,都會受到工業現場環境因素的影響,從而產生接觸不良的現象。解決的方式如果是直接更換板卡顯然需要開支相對較大,相反,如果板卡自身沒有問題的話,我們只要解決板卡接觸不良問題就行了,也就能因此省下不小的開支。于是我們的橡皮擦派上了用場,大家只要在決定購買板卡之前使用橡皮擦在金手指上反復擦幾下,將金手指清理干凈后插上,再試機,沒準就能完美的解決了問題!方法簡單實用也不需要花費任何費用。

七、時好時壞電氣故障分析

  電氣出現時好時壞故障的主要導致原因一半有如下幾種情況:

  1.接觸不良板卡與插槽接觸不良、纜線內部折斷導致的時通時斷、線插頭及接線端子接觸不好、元器件虛焊等皆屬此類,此類問題多是外部接線問題,除了線路纜線出現折斷問題外,其他問題是需要大家在檢修過程仔細查看確認就基本能夠解決。

  2.信號受干擾對多數數字電路而言,在特定的情況條件下,故障才會被呈現,有可能確實存在干擾太大的現象,從而影響了控制系統使其出錯,如果電路板中個別元器件參數或整體表現參數出現了變化,使的抗干擾能力趨向于臨界點,從而出現故障;

  3.元器件熱穩定性較差根據理論以及從大量的維修實踐結合來看,各類器件中熱穩定性不好的元件第一個就是上面提到的電解電容,其次是其它電容、三極管、二極管、IC、電阻等;

  4.PCB板上有積塵、水氣等正是因為濕氣和積塵會導電,具有電阻效應卻又無處不在難以發現和剔除,其電阻大小還會受到熱脹冷縮的影響而變化,再以其他元件并聯效果的表現方式出現在電路中,如果這個電阻的影響達到一定范圍,就會對整個電路的參數造成影響,從而導致電路的故障;

  5.軟件也是影響因素電路中許多參數是通過軟件來調整設置,如果某些參數的裕量調得太低,處于臨界范圍,當機器運行工況符合軟件判定故障的依據時,那么就會出現報警情況。

  好啦,今天為大家分享的電路板故障維修小技巧就這些了,如有不恰當之處還望指正,如果您有更多的想法,歡迎留言

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
