PCB廠之PCB該如何報價
PCB廠的PCB價格是由以下多種因素組成:
1、PCB所用材料不同造成價格的多樣性
以普通雙面板為例,板料一般有FR-4,CEM-3等,板厚從0.6mm到3.0mm不等,銅厚從½Oz到3 Oz不同,所有這些在板料一項上就造成了巨大的價格差異;在阻焊油墨方面,普通熱固油和感光綠油也存在著一定的價格差,因而材料的不同造成了價格的多樣性.
-

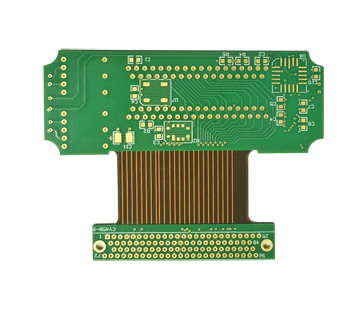

2、PCB所采用生產工藝的不同造成價格的多樣性 -
不同的生產工藝會造成不同的成本。如鍍金板與噴錫板,制作外形的鑼(銑)板與?。_)板,采用絲印線路與干膜線路等都會形成不同的成本,導致價格的多樣性。 -
3、PCB本身難度不同造成的價格多樣性 -
即使材料相同,工藝相同,但PCB本身難度不同也會造成不同的成本。如兩種線路板上都有1000個孔,一塊板孔徑都大于0.6mm與另一塊板孔徑均小于0.6mm就會形成不同的鉆孔成本;如兩種線路板其他相同,但線寬線距不同,一種均大于0.2mm,一種均小于0.2mm,也會造成不同的生產成本,因?yàn)殡y度大的板報廢率較高,必然成本加大,進而造成價格的多樣性。 -
4、客戶要求不同也會造成價格的不同 -
客戶要求的高低會直接影響板廠的成品率,如一種板按IPC-A-600E,class1要求有98%合格率,但按class3要求可能只有90%的合格率,因而造成板廠不同的成本,最后導致產品價格的多變。 -
5、PCB廠家不同造成的價格多樣性 -
即使同一種產品,但因?yàn)椴煌瑥S家工藝裝備、技術水平不同,也會形成不同的成本,時下很多廠家喜歡生產鍍金板,因?yàn)楣に嚭唵危杀镜土?,但也有一部分廠家生產鍍金板,報廢即上升,造成成本提高,所以他們寧愿生產噴錫板,因而他們的噴錫板報價反而比鍍金板低。
6、付款方式不同造成的價格差異 -
目前PCB板廠一般都會按付款方式的不同調整PCB價格,幅度為5%-10%不等,因而也造成了價格的差異性。 捷配PCB打樣這家線路板廠大家可以去看看。
7、區域不同造成價格的多樣性 -
目前國內從地理位置上來講,從南到北,價格呈遞增之勢,不同區域價格有一定差異,因而區域不同也造成了價格的多樣性
怎樣計算PCB報價?
1、板材費用(不同的板材費用是不同的) -
2、鉆孔費用(孔的數量和孔徑大小影響鉆孔費用) -
3、制程費用(板子的不同工藝要求導致制程難度不同,以至價格也會有所不同)
4、人工水電加管理費用(此費用就要看各個工廠的成本控制了,相對來說臺資廠就低的多國) -
基本構成就這些,至于原材料的價格,現在已基本趨于穩定,漲價的可能性不大。 -
下面再做個補充, 就板材而言,影響價格主要有以以下幾點: -
1、板材材質:FR-4,CEM-3,這是我們常見的雙面與多層的板材,他的價格也與板厚和板中間銅鉑厚度有關,而FR-I,CEM-1這些就是我們常見單而板的材質了,而這材質的價格也比上面雙面、多層板的相差很大。 -
2、是板材厚度,它的厚度我們常見的也就是:0.4,0.6,0.8,1.0,1.2,1.5,1.6,2.0,2.4,3.0,3.4,而我們常規板的厚度價格相差也不是很大。 -
3、是銅鉑厚度會影響價格,銅鉑厚度一般分為:18(2/1OZ),35(1OZ)70(2OZ),105(3OZ),140(4OZ)等. -
4、原材料的供應商,大家常見與常用到的就有:生益、建濤、國際等等 -捷配90%多都是用的生益A級料噢,哈哈。
制程費用: -
1、要看PCB上面的線路,如線密線細(在4/4mm)以下的話,價格會另算。
2、還有就是板面有BGA,那樣費用也會相對上升,有的地方是BGA另算多少錢一個。
3、要看是什么表面處理工藝,我們常見的有:噴鉛錫(熱風整平)、OSP(環保板)、噴純錫、化錫、化銀、化金等等,當然表面工藝不同,價格也會不同。 -
4、還要看工藝標準;我們常用的是:IPC2級,但有客戶要求會更高,(比如日資)我們常見的有:IPC2、IPC3、企標、軍標等等,當然標準越高,價格也會越高。 -

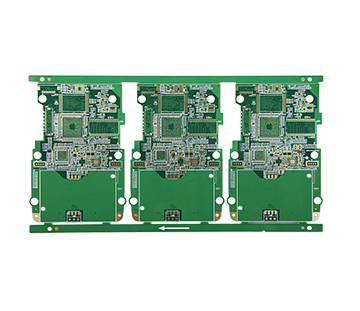

PCB業內賣出的每一塊PCB都是客戶定制的,因此,PCB板的報價需要先進行成本核算,同時還需要參考PCB計算機自動拼版計算,在標準尺寸的覆銅板上排版的材料利用率做出綜合報價。 -
PCB業的成本計算是所有產業中最為特別、最為復雜的,從開料、壓板、成形,一直到FQC、包裝、完工入庫,需要依據每一個工序投入的材料費用、人工費用、制造費用等進行分步核算,再依據訂單產品編號分批累計成本。
并且不同類型的產品,其工序的標準費率都會有所區別。對于一些產品如盲埋孔板、沉金板、壓銅座板,因其工藝或所有材料的特殊性,要求必須對此采用一些特殊的計算方法。同理,鉆孔工序所用鉆嘴大小也會影響到產品的成本,這些都直接影響到WIP成本、報廢成本的計算與評估。 -
此外,PCB廠都是屬于OEM客戶代工的產品,不同客戶訂制的產品都不相同,很少有共享性的產品。
另一方面,出于對質量的考慮,部份客戶可能還會指定使用某個廠商的基板,或油墨等,以達到其質量和成本控管要求。 -
