汽車攝像頭線路板的抗干擾措施
在設計汽車攝像頭線路板時,抗干擾的措施有很多,對于不同的環境有不同的措施,這里結合在工作中經常遇到的情況加以說明。
(1)電源線設計根據線路板電流的大小,盡量加粗電源線的寬度,減少環路電阻。同時應該盡量使電源線、地線的走向與數據信號傳遞的方向一致,這樣有助于增加線路板抗噪聲能力。

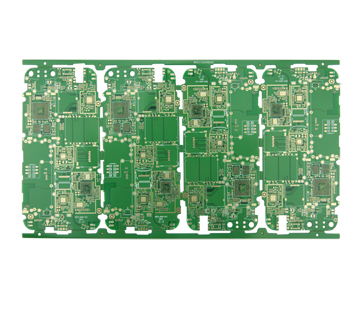

.jpg)
(2)地線設計a.數字地與模擬地分開設計時,首先將PCB分區為獨立的模擬部分和數字部分,然后將模擬器件和數字器件按照分區布放,A/D轉換器跨分區放置,在電路板的所有層中數字信號只在汽車攝像頭電路板的數字部分布線,模擬信號只在模擬部分布線,將統-地分成為模擬地和數字地部分,在A/D轉換器下將模擬地和數字地部分用最短的線通過一點連接起來。b.接地線盡量加粗可以增加電路板抗噪聲能力,一般要求能通過三倍于印制板上的允許電流。e.盡量避免環形接地回路，特別是多級電路的情況下。因為環形接地容易受到磁場感應干擾，也可能存在電位差引起的干擾。

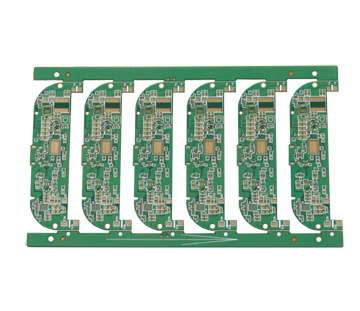

.jpg)
(3)時鐘振蕩電路、特殊高速邏輯電路部分應該用地線屏蔽起來,降低對周圍器件的影響。石英晶體振蕩器外殼要接地.時鐘晶體振蕩器要靠近相應的IC芯片,時鐘線要盡量地短,不要引的到處都是。
(4)一般在電源輸人端跨接10~100yF的電解電容(如果可能,接100F以上的更好)。單片機或者IC元件.如果有多個電源、地端的話,應該在每端都加一個0.01puF的去耦電容(選高頻信號好的獨石電容或瓷片電容),如果空間不夠,也可以幾個芯片布置一個1~10pμF的鉭電容;對于抗噪聲能力差的器件如RAM.ROM等存儲器件,應該在芯片的電源線和地線之間直接接入退耦電容。另外還應該使電解電容遠離發熱器件(如大功率電阻、熱敏電阻、變壓器、散熱器等),電解電容與散熱器間隔最小為10.0mm,其它元件與散熱器的最小間隔為2.0mm。
(5)任何信號線本身不要環形布線,如果實在不‘可避免,那么要保證盡量小。對于信號線與回流線形成的環路，也要盡量做到環路面積越小越好。另外信號線(特別是數據線,地址線等關鍵信號線)最好不要太長.盡量不要引到印制電路板之外,如果不能避免,那么要保證不要引到機箱外。
(6)關鍵線要盡量短并且粗,并在兩邊加上保護地。在實際設計時,對于串行通訊線就是采用這樣的方式,按照地線--通訊線-地線的方式引出,大大提高了通訊的可靠性。
(7)盡量不要使用IC插座,因為IC插座有較大的分布電容。所以在選用芯片(特別是可編程器件)時，應該選用在線編程的芯片,或者直接將芯片焊接在汽車攝像頭線路板電路板上。
