淺談汽車軟硬結合板
PCB:汽車基本部件 高檔 PCB應用推動價值量提升
PCB是電子元器件的重要支撐體,汽車多個部件中應用 PCB。PCB (printed circuit board,印刷電路板)是重要的電子部件,汽車軟硬結合板作為 電子元器件的支撐體, 可幫助實現 電子元器件 之間的電氣連接 ,其質量直接影響電子整機的性能與壽命。PCB在汽車整車的各個領域中均有豐富的應用場景,如控制系統、影音系統、 GPS模塊等。未來,隨著汽車電子化程度不斷提升,汽車 PCB應用需求仍將繼續增加。

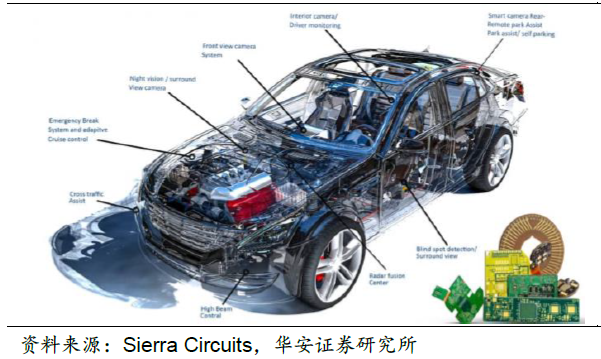

PCB在汽車上的應用
HDI應用比例增長, PCB單車價值量不斷提升。按照類型分,汽車 PCB主要類型包含五類:柔性 PCB板 即 FPC 、剛性 PCB板 即 RPCB 、軟硬結合板、 HDI板以及 LED PCB。由于材質與特性的不同,各類型 PCB擁有不同的應用場景 ,而在此之中由于 汽車用 HDI、射頻板 (剛性 PCB 和柔性板與汽車智能化關聯程度高, 所以 應用比例 將 保持增長 。根據戰新 AI產業智庫的數據,截止 2019年 7月,低檔、中檔和高檔汽車單臺 PCB的價值分別為 30-40美元、 50-70美元和 100-150美元。預計未來隨著 新能源汽車滲透率的提升 市場 對車用高檔 PCB需求 也 將不斷 增長 有望帶動 單車 PCB的價值 量 提高 。根據 Verified Market Research數據 預計 2023-2030年汽車 PCB市場規模將由 2023年 79.7億美金提升至 2030年 123.2億美金 CAGR約 5.35%。

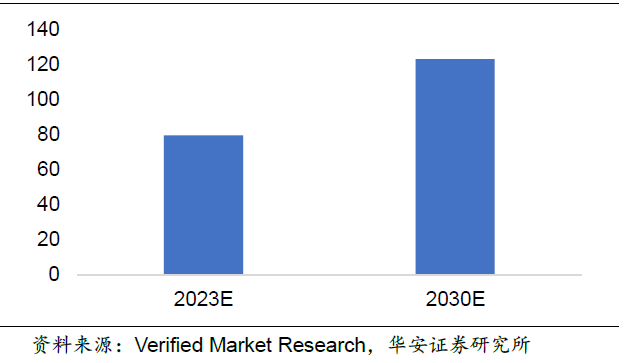

全球汽車PCB市場規模(億美元)

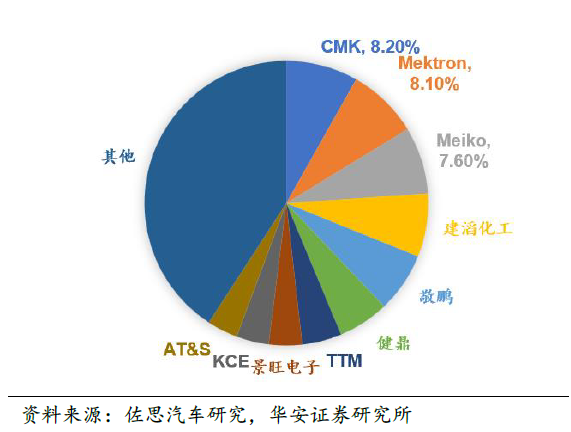

2020年全球汽車PCB市場份額
目前,中國大陸企業在汽車PCB市場所占份額相對較小。不過部分企業已紛紛進行布局并加碼汽車PCB市場,汽車PCB收入比重逐步提高。同時部分廠商客戶已覆蓋到全球領先的汽車零部件供應商,這意味著這部分企業更容易獲得更大的訂單,整體實力更強,未來有望獲得更高的市場份額。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
