探秘汽車攝像頭線路板：從功能實現到特性優勢全方位解析

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：470發布日期：2025-01-15 10:09【大中小】

車輛上安裝的攝像頭主要有三種：感知攝像頭、環視攝像頭和駕駛員監控?cái)z像頭。

傳感攝像頭：安裝在擋風玻璃上部，感應范圍廣，可用于自動駕駛或者駕駛輔助，例如輔助駕駛的LKA、LCA、AEB等功能，保障車輛前部行駛安全。

駕駛員監控?cái)z像頭：安裝在車輛儀表盤附近，可以感應駕駛員的健康狀況，用于DMS(駕駛員監控系統)確保安全駕駛。

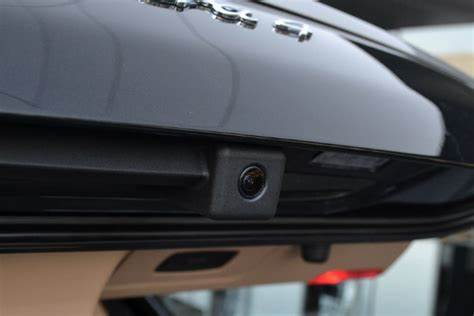

環視攝像頭：攝像頭裝置安裝在車輛車身的前部、后部、左側和右側，可以感應車輛周圍約1米的整個周邊，可用于停車輔助，保障車輛周圍的安全。

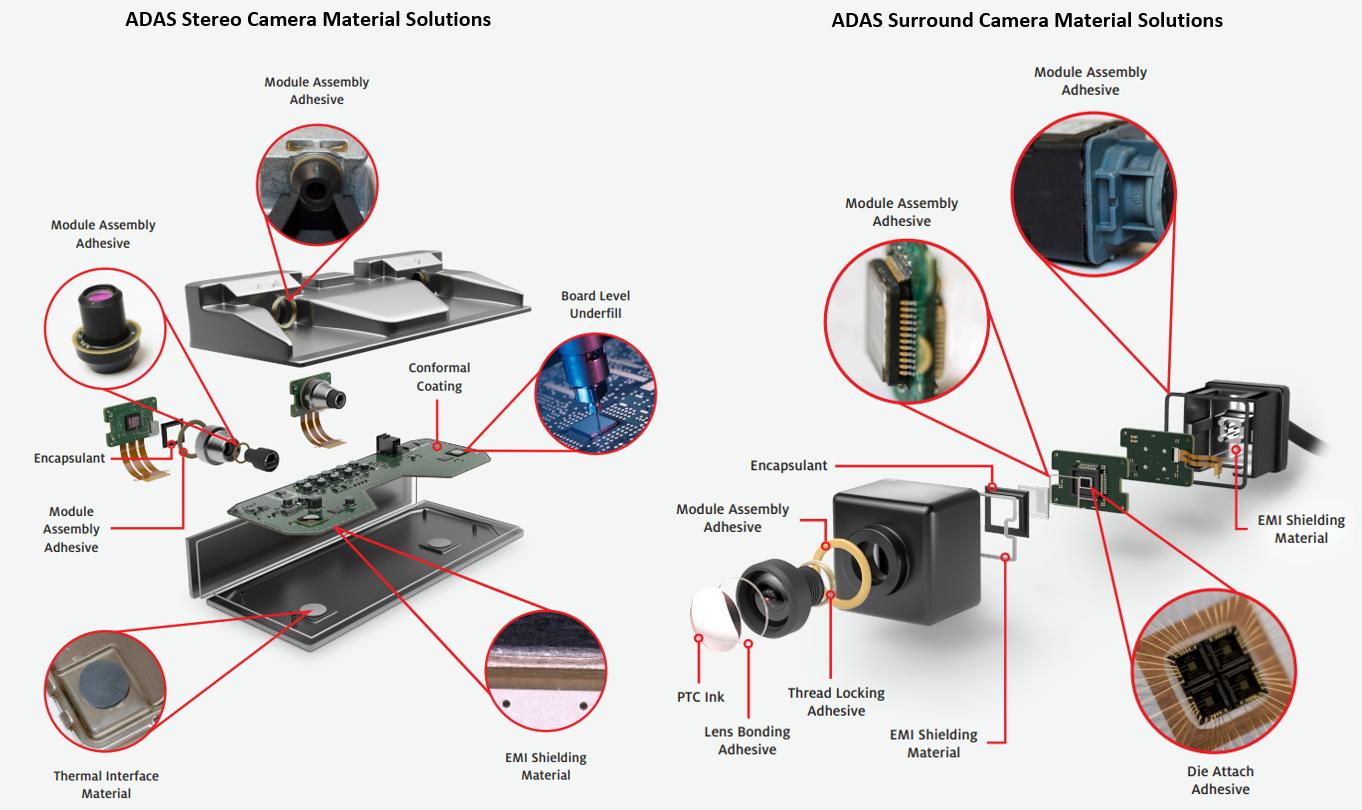

由于功能和安裝位置的不同，車載攝像頭在設計上的區別也很大，如傳感攝像頭和駕駛員監控?cái)z像頭的安裝空間有限，更多的使用了軟硬結合板做一體化設計，傳感攝像頭由于安裝在擋風玻璃上部，對于外形有特別要求，其更多使用了攝像頭板和主板的分立設計。

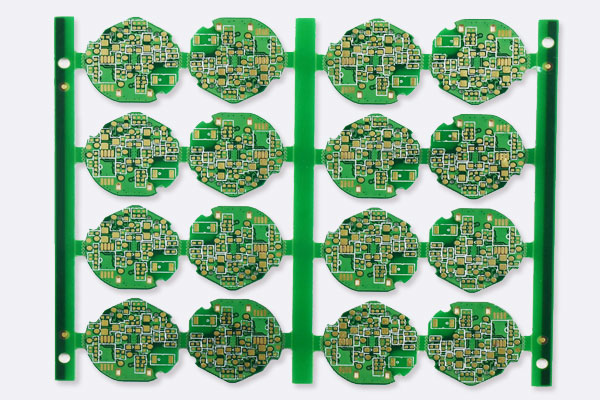

汽車攝像頭線路板是汽車電路板的一種特定類型，專門服務于汽車攝像頭系統。它如同汽車攝像頭的 “神經脈絡”，采用印刷技術將銅箔線路印制在絕緣基板上，通過特定電路圖案連接各種電子元件，如電阻、電容、芯片等。

功能實現

信號傳輸：汽車攝像頭線路板負責將攝像頭捕捉到的圖像信號準確、快速地傳輸至汽車的電子控制單元（ECU）或其他相關圖像處理系統。由于汽車內部電磁環境復雜，線路板需采用電磁屏蔽措施，如添加屏蔽層、合理布局線路等，確保圖像信號不受發動機、電機等電磁輻射的干擾，保證數據的準確性與完整性。同時，為滿足自動駕駛輔助系統對高清圖像實時傳輸?shù)囊?，線路板要支持 LVDS 等高速接口標準，通過優化板材、線寬線距及信號層與地層布局等，降低信號傳輸損耗與延遲.

數據處理：隨著汽車智能化程度的提高，攝像頭線路板承擔著對圖像數據進行預處理的任務，如邊緣檢測、圖像增強等，以減輕主處理器負擔，提高系統響應速度。線路板上集成的專用圖像處理芯片或模塊，能夠快速運算處理圖像信號，提取關鍵特征信息，為自動駕駛決策提供依據，例如對車道線的實時識別與跟蹤.

電源分配：為攝像頭及其相關電子元件提供穩定的電源供應，保障其正常工作。根據不同元件的用電需求，合理分配電能，確保電壓和電流的穩定，防止因電源問題導致圖像采集或傳輸出現異常，影響攝像頭的性能和行車安全。

控制執行：連接攝像頭的控制單元與執行元件，將控制單元的指令準確傳遞給執行元件，實現對攝像頭的各種控制操作，如自動對焦、曝光調節等，確保攝像頭能夠根據不同的行車場景和需求，快速調整參數，獲取清晰、準確的圖像信息。

汽車攝像頭PCB特性優勢

高可靠性：汽車攝像頭線路板的高可靠性是保障行車安全的關鍵。在汽車復雜多變的行駛環境中，它要在整個汽車使用壽命周期內穩定工作，這就要求從原材料選擇、設計工藝到制造質量都嚴格把控，確保焊點牢固、基板耐腐蝕等，以滿足汽車使用環境的高標準要求.

耐高溫與耐低溫：汽車發動機艙等部位溫度變化大，攝像頭線路板需在 - 40℃至 125℃甚至更寬的溫度范圍內正常工作。因此，基板材料和電子元件的溫度特性至關重要，只有具備良好的耐高溫和耐低溫性能，才能保證在極端溫度條件下，圖像信號的穩定傳輸和處理，確保攝像頭系統的正常運行.

抗振動與沖擊：汽車行駛中的振動和沖擊不可避免，線路板必須能夠承受這些外力。通過采用特殊固定方式和增強結構，如加固膠固定元件、增加電路板機械強度等措施，防止電子元件松動、焊點脫落和線路損壞，保證攝像頭在顛簸路況下仍能穩定工作，為行車安全提供持續可靠的圖像支持.

電磁兼容性好：汽車內眾多電子設備產生的電磁干擾相互影響，而攝像頭線路板良好的電磁兼容性，可防止自身干擾其他設備，同時抵御外界干擾。通過合理線路布局、屏蔽措施等，確保圖像信號的純凈度和穩定性，使攝像頭系統在復雜電磁環境中正常工作，為汽車的智能駕駛輔助系統等提供準確的圖像數據.

PCB廠總結的汽車攝像頭線路板發展趨勢

隨著汽車行業向電動化、智能化、網聯化方向發展，汽車攝像頭線路板面臨著更高的要求和更多的機遇。一方面，自動駕駛技術的普及將促使線路板向更高集成度、更強性能方向發展，如集成多個攝像頭處理功能、具備更強大的人工智能處理能力等。另一方面，汽車電子電氣架構的變革，要求線路板更好地適應與中央計算單元或域控制器之間的高速通信需求，采用新的通信協議與接口標準.
