PCB廠電路板排錯方法

文章來源:作者:梁波靜 查看手機網址
掃一掃!
掃一掃!
人氣:5008發布日期:2018-04-10 03:38【

       PCB廠在制作好電路板后電路板肯定會遇到很多問題,不管是剛制作出來就會有的還是在后來的運行過程中出現的。因此如何對電路板進行排錯也很重要。

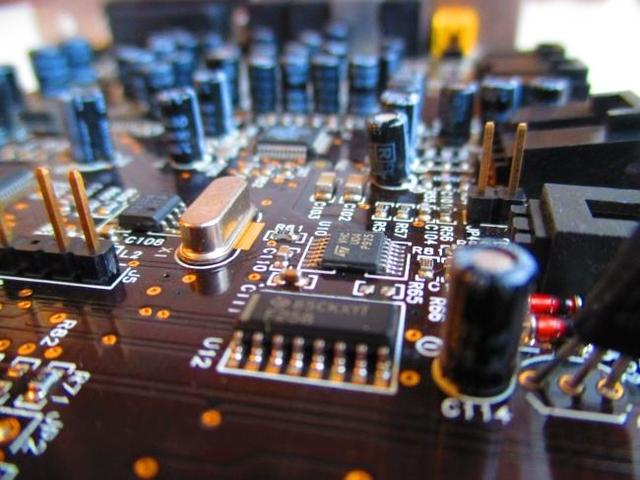

電路板排錯方法

       以前運行很正常的電路今天忽然不正常了,接的電壓源一看電流都一點多A,猜測是電源短路,用電壓表測量發現確實是這樣。因此需要判斷電路哪里短路。

電路板排錯方法

       開始上電后有個芯片發熱非常的大,懷疑是該芯片的問題,拆下來后電路仍然短路,這時候盲目的檢查了半天,但一點效果都沒有,其實遇到這樣的問題后應該靜下心來,仔細考慮電源和地之間是如何連接的,然后再想該如何檢查。以我今天遇到的為例,后來我分析了一下電路,發現+5V分為了模擬+5和數字+5,它倆通過0歐電阻連在了一起,所以可以看看到底是哪部分電源和地短路。將0歐電阻拆掉后發現數字5v和地沒有短路,模擬5v短路了,因此范圍縮小很多。接著看地端,地也有數字地和模擬地,本來也想用同樣的方法的,但將0歐電阻拆掉后發現模擬地和數字地仍然是連著的,這是因為我板子上已經焊上了芯片,芯片內的模擬地和數字地是直接連著的。

電路板排錯方法

       因此只能挨個排除到底是哪兒出了問題,這時應該用割線的方法,我將我的模擬5v電源的線找到,先從中間割斷,判斷到底是前半部分短路還是后半部分短路。然后割斷了兩次之后就發現了問題,是我有個運放芯片燒毀了。換上新的運放后就好了。以后判斷短路,一定要理清思路!
