電路板知多少?

文章來源:作者:梁波靜 查看手機網址
掃一掃!
掃一掃!
人氣:7411發布日期:2019-04-24 11:32【

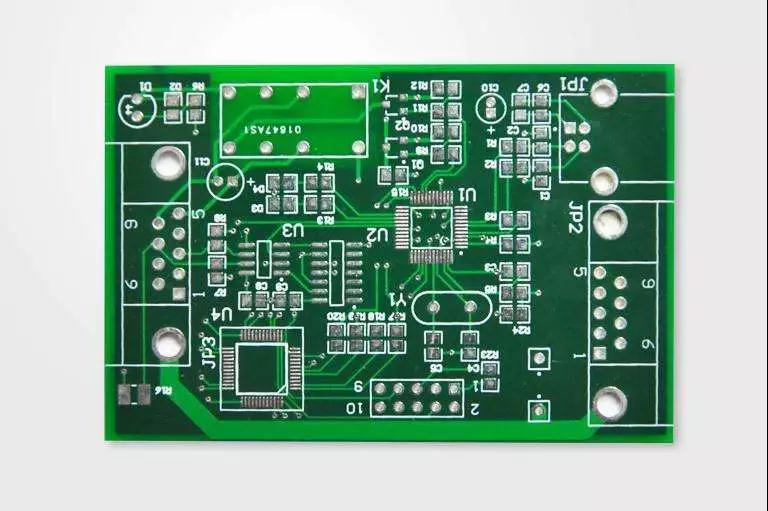

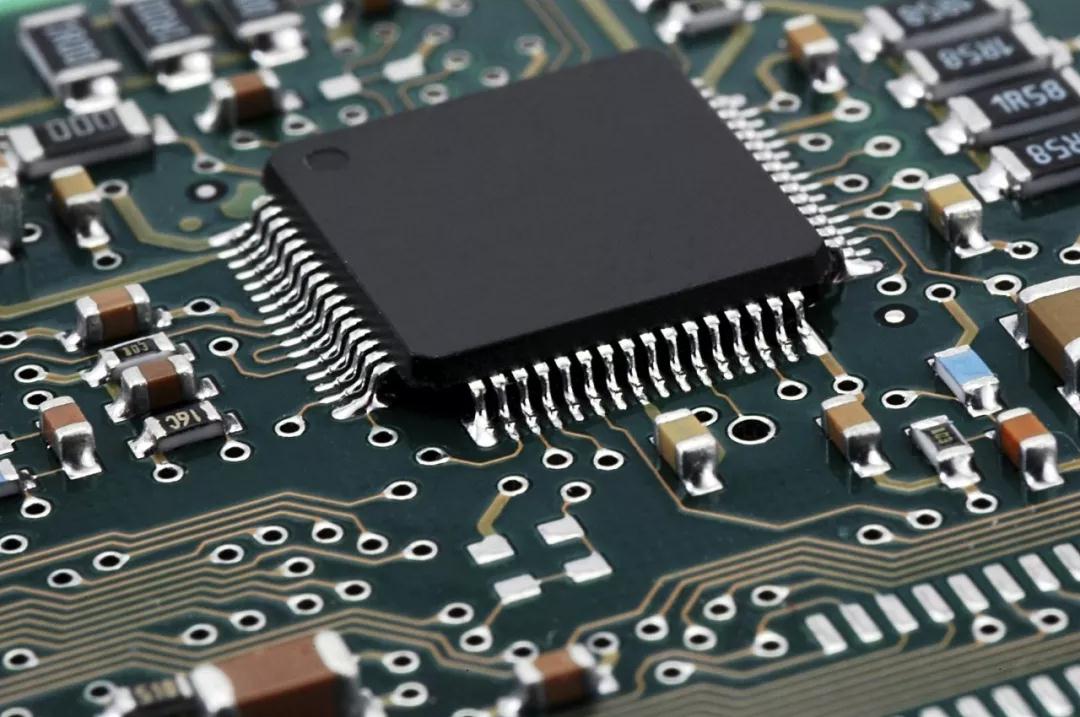

PCB板是什么?

  PCB( Printed Circuit Board),中文名稱為印制電路板,又稱印刷線路板,是重要的電子部件,是電子元器件的支撐體,是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的,故被稱為“印刷”電路板。

PCB的優勢是什么?

  電子設備采用印制板后,由于同類印制板的一致性,從而避免了人工接線的差錯,并可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測,保證了電子設備的質量,提高了勞動生產率、降低了成本,并便于維修。

PCB板是怎么分類的?

  根據電路層數分類:分為單面板、雙面板和多層板。常見的多層板一般為4層板或6層板,復雜的多層板可達幾十層。

PCB的優點是什么?

  PCB之所以能得到越來越廣泛地應用,因為它有很多獨特優點,概栝為:可高密度化、高可靠性、可設計性、可生產性、可測試性、可組裝性、可維護性等。

PCB生產流程是什么?

  開料、內層、層壓、鉆孔、沉銅、線路、圖電、蝕刻、阻焊、字符、噴錫(或者是沉金)、鑼邊、v割(部分PCB不需要)、飛測、真空包裝等。

焊接的工藝標準是什么?

  PCB板焊接過程中的靜電防護方法:泄漏與接地。

  焊接流程:清潔需取下的元器件,用電烙鐵加熱焊腳,用吸錫器清潔焊腳,取下舊的元器件,正確放入新的元器件,加熱焊腳,移入焊錫絲,移開焊錫絲,移開電烙鐵。

  檢查焊點:焊點是否圓潤、光亮、牢固,是否有與周圍元器件連焊的現象。

如何復制板子?

  PCB克隆,相當于PCB抄板,電路板抄板的另外一種說法,都是在已經有電子產品實物和電路板實物的前提下,利用反向研發技術手段對電路板進行逆向解析,將原有產品的PCB文件、物料清單(BOM)文件、原理圖文件等技術文件以及PCB絲印生產文件進行1:1的還原,然后再利用這些技術文件和生產文件進行PCB制板、元器件焊接、飛針測試、電路板調試,完成原電路板樣板的完整復制。

對設備的應用和企業的發現有何積極作用?

  1、由于圖形具有重復性(再現性)和一致性,減少了布線和裝配的差錯,節省了設備的維修、調試和檢查時間;

  2、設計上可以標準化,利于互換;

  3、布線密度高,體積小,重量輕,利于電子設備的小型化;

  4、利于機械化、自動化生產,提高了勞動生產率并降低了電子設備的造價。

板子的壽命如何?

  PCB板的壽命一般為5年。

怎么檢測板子的好壞?

  測試PCB是否有短路或是斷路的狀況,可以使用光學或電子方式測試。光學方式采用掃描以找出各層的缺陷,電子測試則通常用飛針探測儀(Flying-Probe)來檢查所有連接。電子測試在尋找短路或斷路比較準確,不過光學測試可以更容易偵測到導體間不正確空隙的問題。

如何進行預防性維修?

年度保養:

  1、對PCB線路板上的灰塵進行清理。

  2、對PCB線路板中的電解電容器容量進行抽檢,如發現電解電容的容量低于標稱容量的20%,應更換,一般電解電容的壽命工作十年左右就應全部更換,以確保PCB線路板的工作性能。

  3、對于涂有散熱硅脂的大功率器件,應檢查散熱硅脂有沒干固,對于干固的應將干固的散熱硅脂清除后,涂上新的散熱硅脂,以防止線路板中的大功率器件因散熱不好而燒壞。

季節保養:

  1、每季度對PCB線路板上灰塵進行清理,可用線路板專用清洗液進行清洗,將上面灰塵清洗完畢后,用吹風機將線路板吹干即可。

  2、觀察電路中的電子元件有沒經過高溫的痕跡,電解電容有沒鼓起漏液現象,如有應進行更換。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
