HDI板材對阻抗的影響原來這么大!
我們在畫HDI時,經常要做阻抗匹配。很多時候,直接交給了板廠來做控制,那我們自己又知道多少呢?
我們經常會看到上面這張圖,那圖中這些參數是從哪兒來的呢?接下來和我一塊兒從HDI板材來看看。

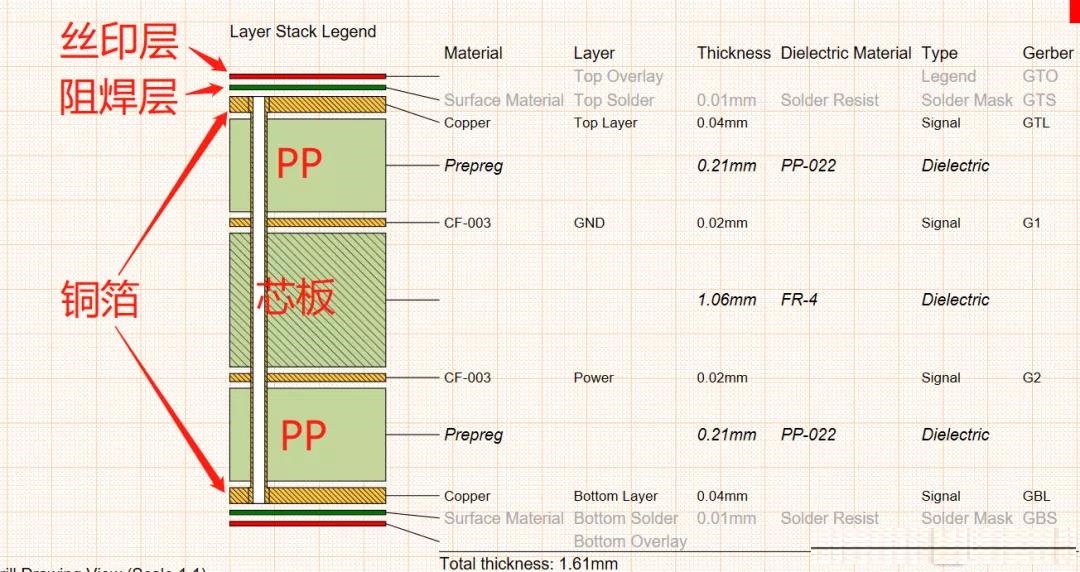

以4層板為例,我們來看看板子的組成。
由圖可知,4層HDI是由1塊芯板 + 2塊PP(半固化片) + 銅箔組成。其實芯板也是由PP加銅箔構成的。那我們就先來看看什么是PP?
PP——Prepreg

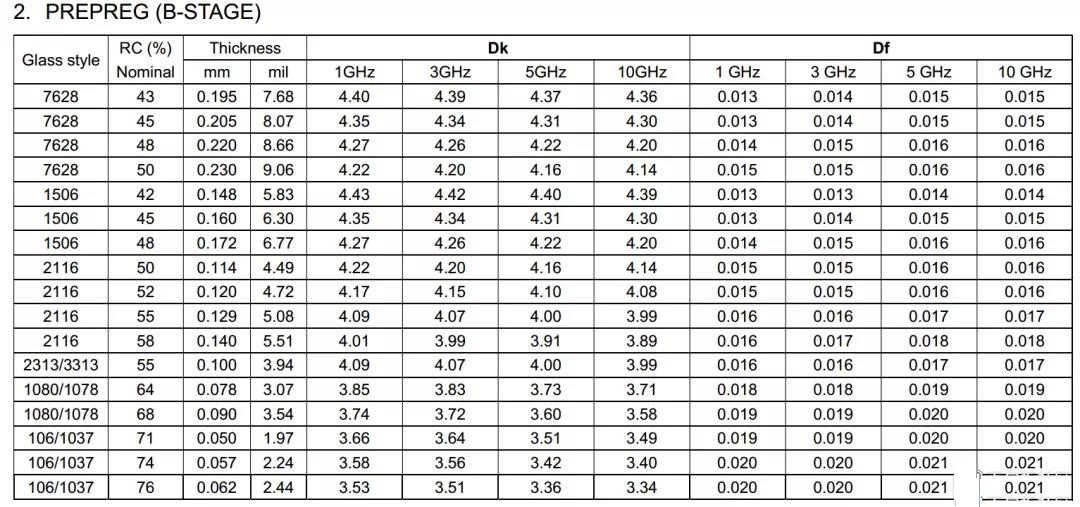

半固化片,又稱“pp片”戓黏結片,是多層板生產中的主要材料之一,主要由樹脂和增強材料組成。增強材料又分為玻纖布、紙基、復合材料等幾種類型,目前常見的是玻纖布。常見型號有7628,2116,2313。
其中,RC%指樹脂含量,一般樹脂含量為45%~65%。一般情況下,含量高,介電常數低,擊穿電壓高,但尺寸穩定性差,揮發物含量高。
Dk指介電常數,常見的在4.2~4.6,信號的傳輸速率與材料介電常數的平方根成反比,高介電常數容易造成信號傳輸延遲。
Df指介質損耗,主要影響信號傳輸質量,介質損耗越小信號損耗越少。
芯板

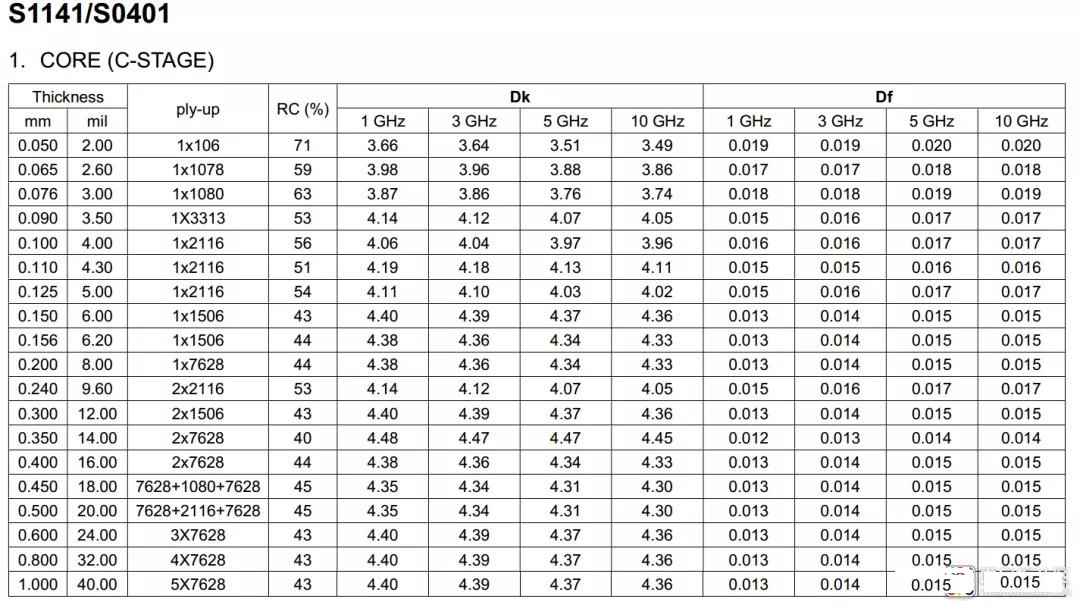

以生益S1141例

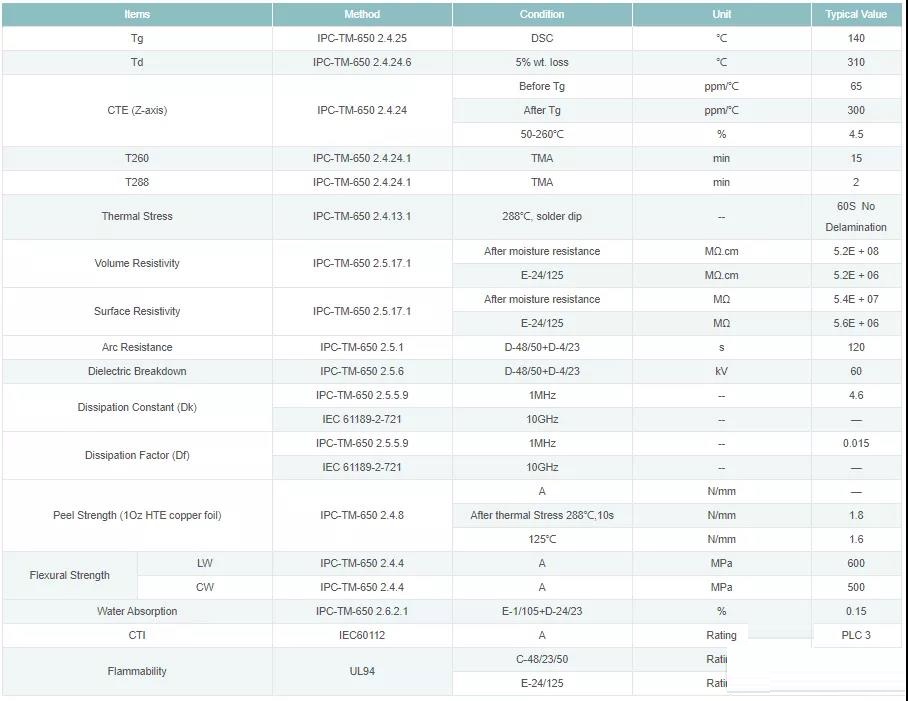

其中,Tg(glass transition temperature)玻璃化轉變溫度,溫度一旦高于Tg,物理特性變化非常明顯,如同玻璃加熱軟化, 特別是CTE增長很快。
Td(thermal decomposition)分解溫度,一般按照重量減小5%的溫度作為分解溫度。
CTE(Coefficient of thermal expansion)熱膨脹系數,CTE越小,尺寸穩定性越好。
T260/T280,指260℃高溫條件下測試板材的抗爆板時間,及最高288℃采用熱分析法(TMA)來進行測試,觀察在強熱環境下能夠抵抗Z軸膨脹多久不致開裂。
銅箔
主要參數為銅厚以O(shè)Z為單位,1OZ指重量為1OZ的銅均勻鋪在1平方英尺的面積上所達到的厚度,1OZ=35um。
層壓結構

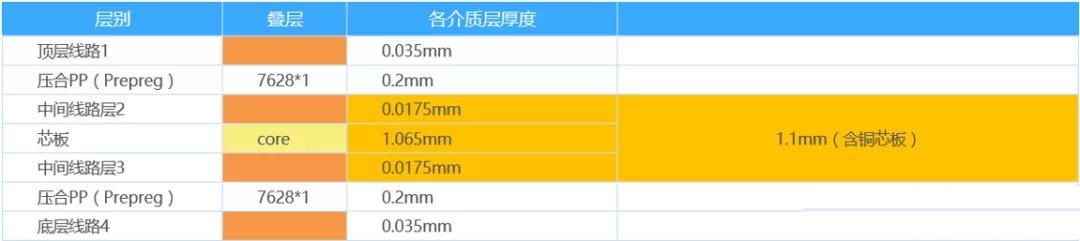

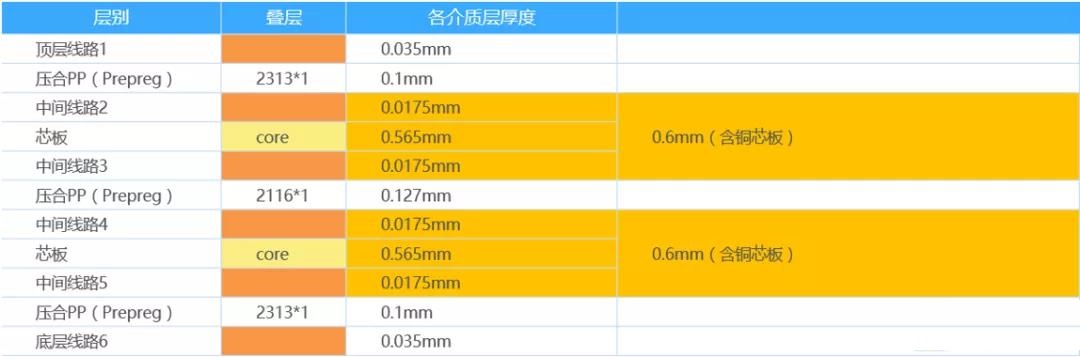

以成品1.6mm板厚,4層和6層板為例。

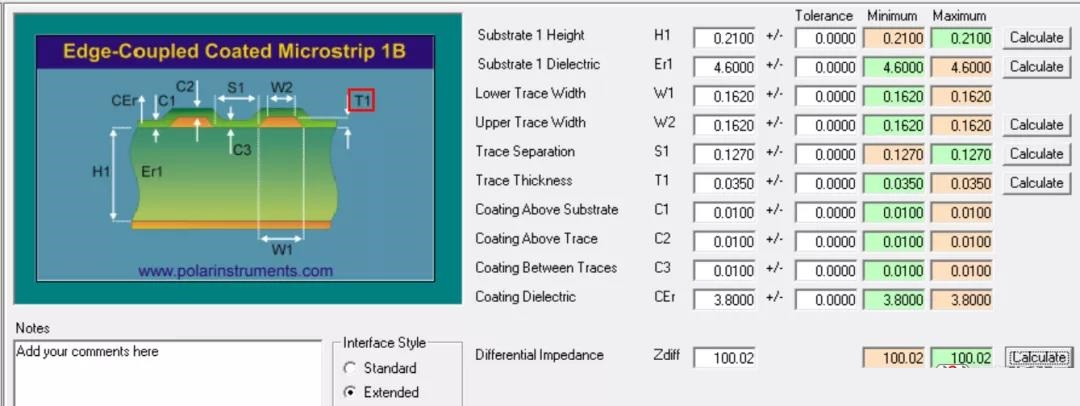

有了以上所述信息,我們基本上就可以在阻抗計算神器si9000等軟件中,來計算阻抗了。另外,AD中設置好層壓結構及所需阻抗后,可以直接生成所需線寬,線間距等參數。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
