指紋識別軟硬結合板廠之三星全新首款內置指紋及心率傳感的面板

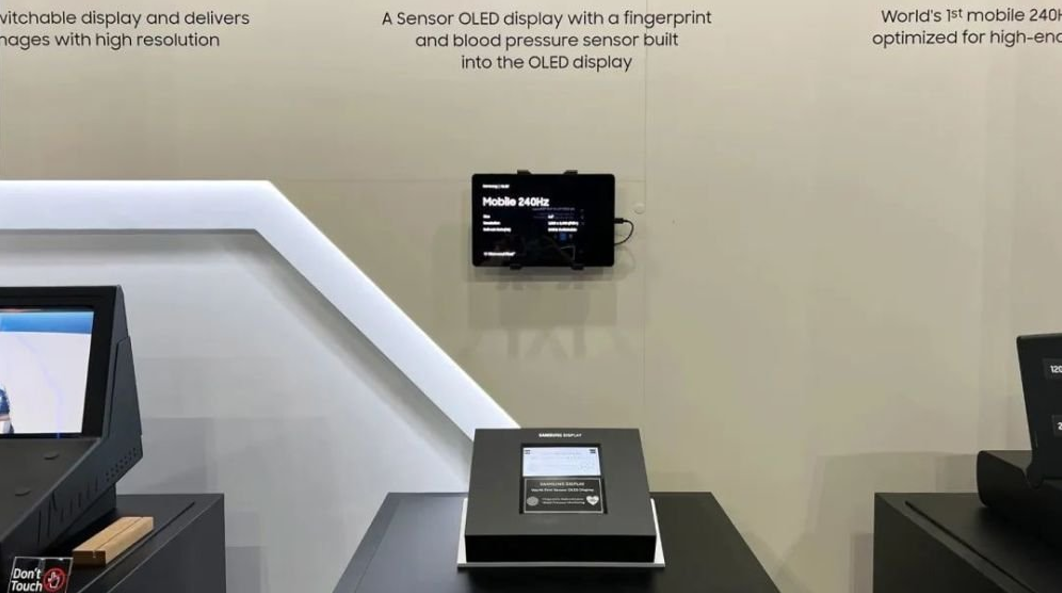

指紋識別軟硬結合板廠深深了解到,近日,在美國舉行的 2023 年 SID Display Week 活動中,三星展示了一款全新的屏幕面板名為Sensor OLED,是全球首款內置指紋傳感器和心率傳感器的OLED面板。
Sensor OLED面板與傳統的OLED面板在顯示性能上沒有明顯差異,但在Sensor OLED面板內置有光感應OPD(有機光電二極管),這使得手機等產品的生產過程中,將不再需要在屏幕下方獨立安裝指紋傳感器,不僅減少了空間占用,還降低了成本。三星表示,該技術通過集成生物識別和健康跟蹤傳感器,可以顯著降低手機或者平板的復雜性。
軟硬結合板廠深深了解到,據三星顯示介紹,這種光感應技術內置于新型 OLED 面板的每個像素中,因此它可以同時感測來自多個手指的指紋或心率信息。這將使得設備能夠提供更準確的生物識別身份驗證并測量血壓。
據悉,使用Sensor OLED的顯示器可以測量用戶的心率,血壓和壓力水平,只需觸摸兩個手指。根據手指內血管的收縮和松弛,OLED光會以不同的方式反射,當它返回到面板上時,OPD會識別它并將其轉換為健康信息。三星顯示器相關人士表示: “Sensor OLED顯示屏可以同時感知雙手的手指,提供比現有可穿戴設備更準確的健康信息。”
HDI廠深深了解到,這款Sensor OLED面板的出現,不僅為用戶提供了更便捷、更安全的生物識別功能,同時也極大的降低了制造廠商產品的制造成本和工藝復雜度,也可以使未來的手機或平板等產品變得更加輕薄。據了解,三星方面表示,未來Sensor OLED面板將被優先應用在Galaxy系列的手機與平板上。
