PCB在特殊環境下的可靠性如何保障？
PCB（印刷電路板）作為電子產品的核心組件，其可靠性直接影響設備的性能和壽命。在高溫、高濕、振動、腐蝕等特殊環境下，PCB可能面臨材料老化、信號失真、機械損傷等問題。為了確保PCB在惡劣條件下的穩定運行，需要從設計、材料選擇、制造工藝和測試驗證等多個方面采取針對性措施。本文將從這些角度探討如何保障PCB在特殊環境下的可靠性。
1. 材料選擇：適應特殊環境需求
PCB的可靠性首先取決于材料的選擇。在特殊環境下，材料需要具備更高的耐溫性、耐濕性和抗腐蝕性：

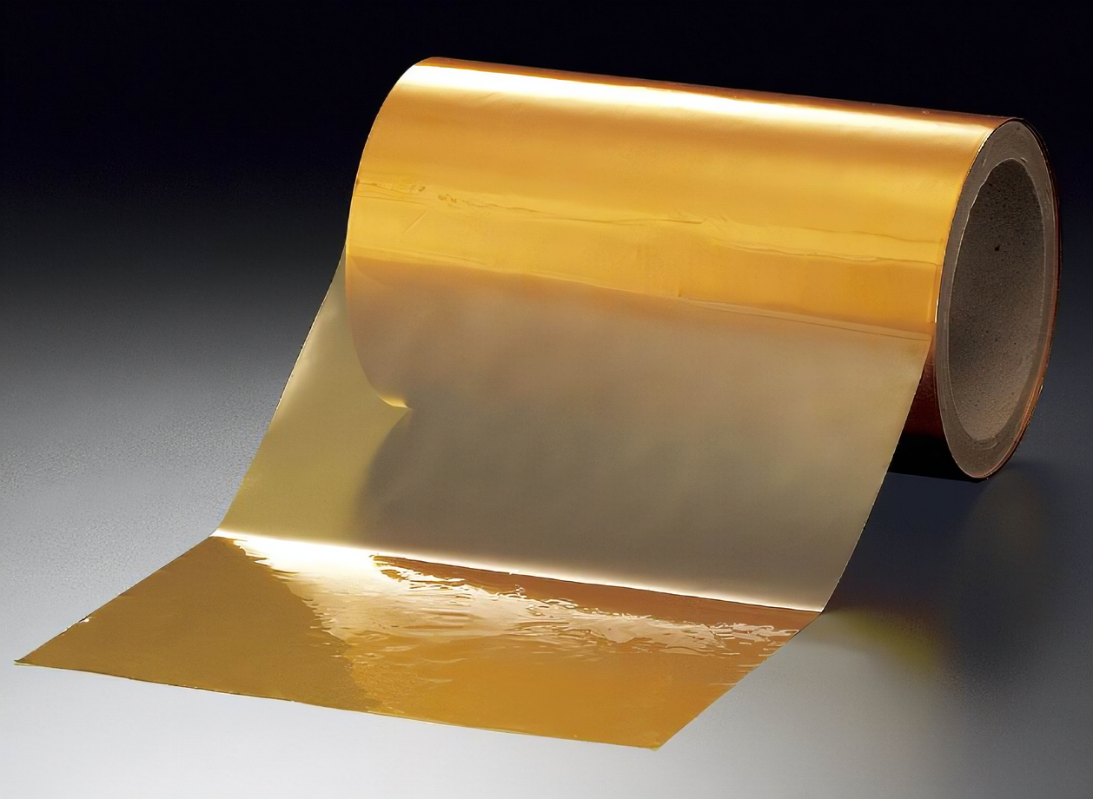

基材選擇：在高溫環境下，可選擇耐高溫的聚酰亞胺（PI）或陶瓷基板；在高濕環境下，優先選擇吸濕率低的材料。
銅箔處理：采用高純度銅箔，并通過表面處理（如化學鍍鎳金）增強其抗腐蝕能力。
覆蓋膜與阻焊層：選擇耐高溫、耐化學腐蝕的覆蓋膜和阻焊層，以保護線路免受環境影響。
2. 設計優化：提升抗環境能力
在PCB設計階段，通過合理的布局和布線優化，可以有效提升其在特殊環境下的可靠性：
熱管理設計：在高溫環境下，合理布置發熱元件，增加散熱銅箔和熱過孔，避免熱量集中。
抗振動設計：在振動環境下，采用加固焊盤、增加支撐點或使用柔性連接器，減少機械應力對PCB的損傷。
防潮設計：在高濕環境下，避免在PCB邊緣布置敏感元件，并增加防潮涂層或密封處理。

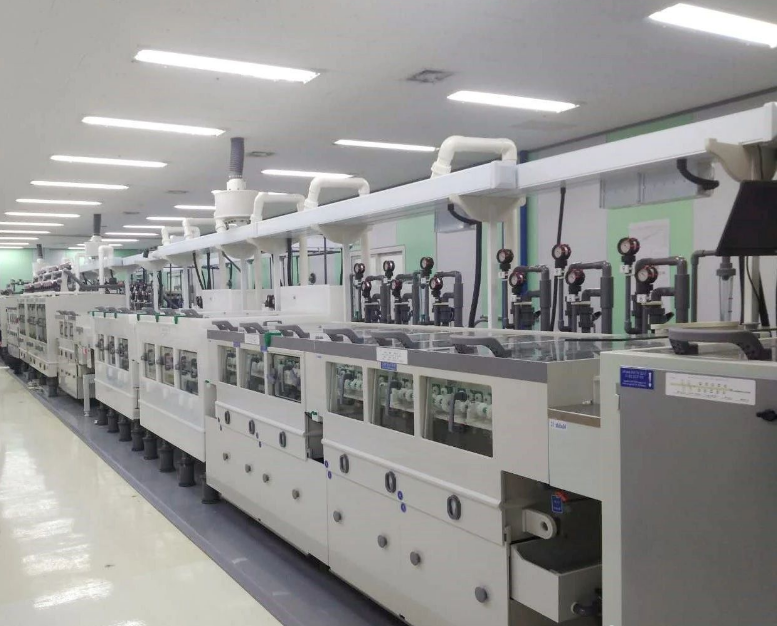

3. 制造工藝：確保工藝穩定性
電路板制造工藝的可靠性至關重要，尤其是在特殊環境下，工藝缺陷可能被放大：
精密蝕刻與鉆孔：確保線路和孔位的精度，避免因工藝偏差導致信號失真或機械強度下降。
層壓工藝：在多層板制造中，嚴格控制層壓溫度和壓力，避免分層或氣泡問題。
表面處理：采用抗氧化、抗腐蝕的表面處理工藝，如沉金、沉銀或OSP（有機保焊膜）。
4. 測試驗證：模擬環境下的可靠性評估
在PCB制造完成后，需要通過一系列測試驗證其在特殊環境下的可靠性：
環境測試：包括高溫高濕測試（如85℃/85% RH）、溫度循環測試、冷熱沖擊測試等，評估PCB在極端環境下的性能。
機械測試：通過振動測試、沖擊測試和彎曲測試，驗證PCB的機械強度。
電氣測試：在高低溫環境下進行信號完整性測試，確保PCB在溫度變化時仍能穩定工作。
5. 防護措施：增強PCB的環境適應性
在實際應用中，可以通過額外的防護措施進一步提升PCB的可靠性：
三防漆涂覆：在PCB表面涂覆三防漆（防潮、防鹽霧、防霉），增強其抗環境能力。
密封與封裝：對PCB進行密封處理或使用防水封裝，防止?jié)駳夂透g性氣體侵入。
散熱設計：在高溫環境下，增加散熱片或風扇，優化PCB的散熱性能。

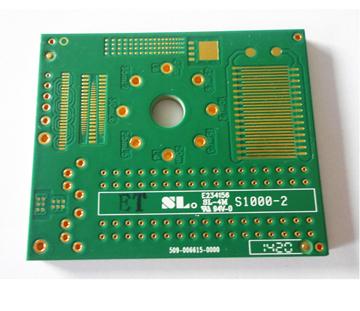

.jpg)
線路板在特殊環境下的可靠性保障是一個系統工程，需要從材料選擇、設計優化、制造工藝和測試驗證等多個環節入手。通過采取針對性的措施，可以有效提升PCB在高溫、高濕、振動等惡劣條件下的穩定性和耐久性，確保電子設備在各種環境中都能可靠運行。對于工程師而言，深入理解這些技術要點，結合實際需求進行優化設計，是保障PCB可靠性的關鍵。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
