hdi板與普通pcb的區別

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3746發布日期：2020-10-21 04:43【大中小】

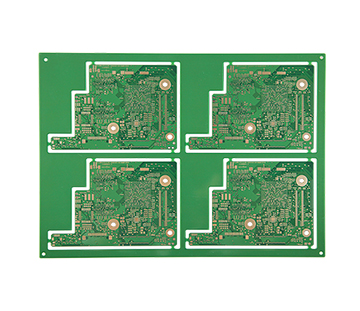

　HDI板介紹

　　HDI板（High Density Interconnector），即高密度互連板，是使用微盲埋孔技術的一種線路分布密度比較高的電路板。HDI板有內層線路和外層線路，再利用鉆孔、孔內金屬化等工藝，使各層線路內部實現聯結。

　　HDI板一般采用積層法制造，積層的次數越多，板件的技術檔次越高。普通的HDI板基本上是1次積層，高階HDI采用2次或以上的積層技術，同時采用疊孔、電鍍填孔、激光直接打孔等先進PCB技術。

　　當PCB的密度增加超過八層板后，以HDI來制造，其成本將較傳統復雜的壓合制程來得低。HDI板有利于先進構裝技術的使用，其電性能和訊號正確性比傳統PCB更高。此外，HDI板對于射頻干擾、電磁波干擾、靜電釋放、熱傳導等具有更佳的改善。

　　電子產品不斷地向高密度、高精度發展，所謂“高”，除了提高機器性能之外，還要縮小機器的體積。高密度集成（HDI）技術可以使終端產品設計更加小型化，同時滿足電子性能和效率的更高標準。目前流行的電子產品，諸如手機、數碼（攝）像機、筆記本電腦、汽車電子等，很多都是使用HDI板。隨著電子產品的更新?lián)Q代和市場的需求，HDI板的發展會非常迅速。

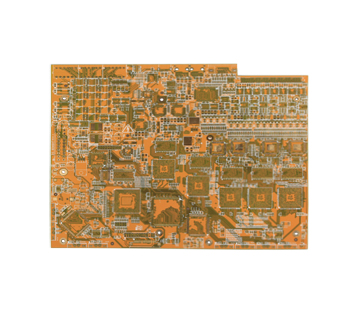

　　普通pcb介紹

　PCB（ Printed Circuit Board），中文名稱為印制電路板，又稱印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

　　它的作用主要是電子設備采用印制板后，由于同類印制板的一致性，從而避免了人工接線的差錯，并可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測，保證了電子設備的質量，提高了勞動生產率、降低了成本，并便于維修。?

　　存在盲埋孔的pcb板都叫做hdi板嗎

　　HDI板即高密度互聯線路板，盲孔電鍍再二次壓合的板都是HDI板，分一階、二階、三階、四階、五階等HDI，如iPhone 6 的主板就是五階HDI。

　　單純的埋孔不一定是HDI。

　　HDI PCB一階和二階和三階如何區分

　　一階的比較簡單，流程和工藝都好控制。

　　二階的就開始麻煩了，一個是對位問題，一個打孔和鍍銅問題。二階的設計有多種，一種是各階錯開位置，需要連接詞鄰層時通過導線在中間層連通，做法相當于2個一階HDI。

　　第二種是，兩個一階的孔重疊，通過疊加方式實現二階，加工也類似兩個一階，但有很多工藝要點要特別控制，也就是上面所提的。

　　第三種是直接從外層打孔至第3層（或N-2層），工藝與前面有很多不同，打孔的難度也更大。

　　對于三階的以二階類推即是。

　hdi板與普通pcb的區別

　　普通的PCB板材是FR-4為主，其為環氧樹脂和電子級玻璃布壓合而成的。一般傳統的HDI，最外面要用背膠銅箔，因?yàn)榧す忏@孔，無法打通玻璃布，所以一般要用無玻璃纖維的背膠銅箔，但是現在的高能激光鉆機已經可以打穿1180玻璃布。這樣和普通材料就沒有任何區別了
