PCB干貨|HDI板疊層設計,你會省錢嗎?
一、HDI板簡介
隨著芯片技術的發展,HDI板技術也在不斷的提高與進步。Pitch 更小的BGA 芯片(如0.5mm、0.4mm)也將逐漸會被設計工程師們大量采用,并且BGA 的焊腳陣列也越來越多,需要出線的焊腳也越來越多,所以現在低階的HDI板已經無法完全滿足設計人員的需要。隨著工藝的進步,HDI 的技術將向任意層互聯繼續發展。
HDI在產品設計中的應用日趨增加,你是否關注過HDI板中的成本?
二、 疊層范例
以10層板為例,分別展示2階、3階、4階、任意階的疊層示意圖:

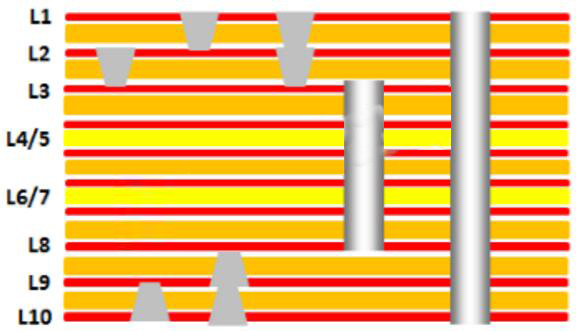

2階示意圖:

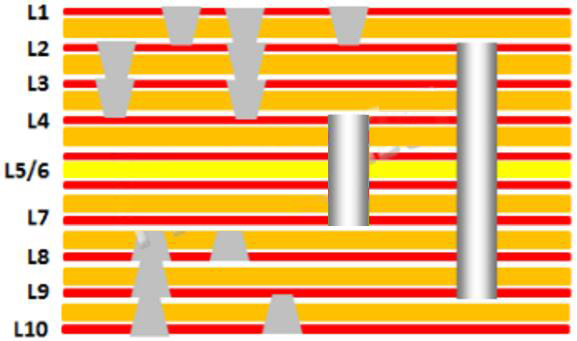

3階示意圖:

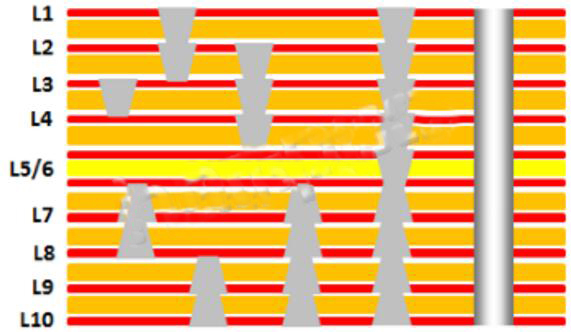

4階示意圖:

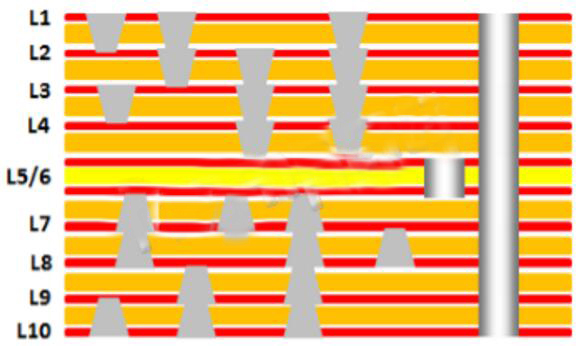

任意階示意圖:
三、 PCB制板報價差異
多階數意味著多次壓合,需要更好更能耐溫的材料,而且每多一階,將多出一次壓合和激光鉆孔,工序是占據制板成本的大多數,因此板子的成本將上浮很大,以下是收集某公司平板產品板廠的報價參考:

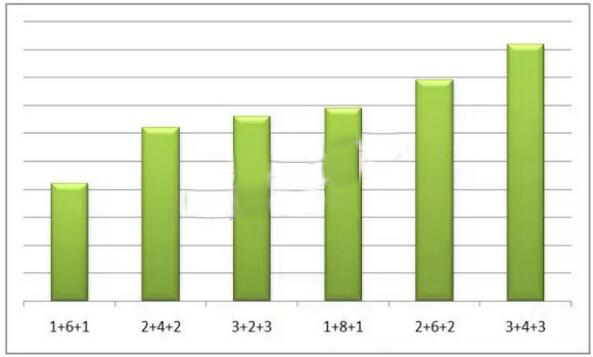

成本從下面的對比圖中更加明顯的看出差異,所以我們應該盡可能減少階數的增加。
四、 HDI的假階問題

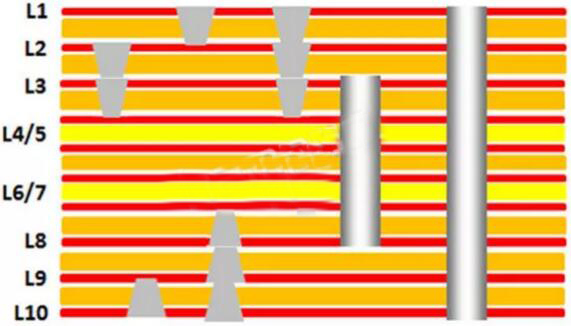

“假階”是指有些客戶為了少一次壓合工序,提出了在低階中,要求在Core粘結的銅皮上打激光孔的方式,以求降低成本,如下疊層示意圖為:
雖然假階結構中少了一次壓合工序,但是這種設計也有不少不足,以假3階為例說明如下:
1、第L3/L8,孔過多,導致該層表面更加不平整,需要鍍銅較多,鍍銅費用增多;
2、第L3/L8層,對象過多,Layout時不好走線處理;
3、L3&L4之間,L7&L8之間,因?yàn)橐す忏@孔,所以不能太厚,不能完全滿足阻抗要求;
4、還是需要比真2階多一次鐳射鉆孔,總的成本比真3階相差不大,優勢不明顯的。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
