HDI線路板ME制作及生產工藝技術(四)

文章來源:百能網作者:龔愛清 查看手機網址
掃一掃!
掃一掃!
人氣:6045發布日期:2016-04-21 11:09【

3.6表面為銅箔5OZHDI線路板

產品特征:一般為2張上板經過一次壓合組成,內層芯板具有埋孔,加工過程中芯板尺寸變化較大,偏位較多。

工藝路線:鉆孔→金屬化孔→芯板雙面圖形制作→層壓→雙軸鉆靶→鉆孔→孔金屬化→外層圖形



控制項目

原因

ME制作要求

芯板鉆孔程序比例縮放

薄板孔金屬化尺寸變化

按電鍍種類對鉆孔程序及內層菲林進行縮放比例,見附錄3

芯板電鍍

鍍層厚度對填膠有較大影響

190um≥內外層銅厚≥150um

內層單面及雙面圖形比例

電鍍后芯板收縮,蝕刻后會有一定增加。

單面圖形比例目前按芯板進行縮放

菲林圖形補銅

殘銅量不足會造成較大的收縮

加銅條至43%-56%

層壓易偏位



層壓定位方式為四槽定位(加熱鉚有助于疊板及對位)

識別點及靶標位置

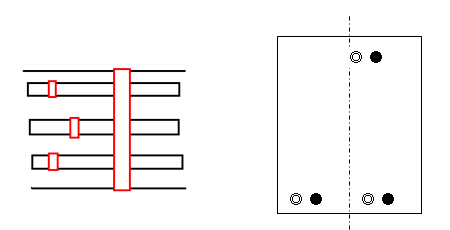

按下圖所示“◎”為靶標,“●”識別點。靶標位于識別點與中線之間,可以在中線上(要回避曝光定位孔)

3.6.1表面為銅箔5OZ板ME制作要求

3.6.2表面為銅箔5OZ板加工過程控制

同表層為板5OZ板

3.6.3案例分析

D0754,YF038

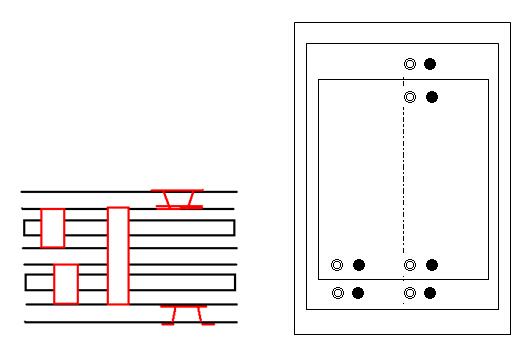

3.7HDI線路板(1+C+1)

產品特征:產品結構為“1+C+1”,內層埋孔要進行塞孔,表層盲孔孔徑最小為4mil。

工藝路線:內層C加工→表層壓合→外層鉆孔→開窗圖形制作→銑邊→激光鉆孔→去鉆污→微孔檢驗→孔金屬化→外層圖形。

3.7.1HDI線路板(1+C+1)ME制作要求

控制項目

原因

ME制作要求

識別點及靶標位置

外層開窗與次外層PAD對位要求較高,第二次壓合后有部分收縮

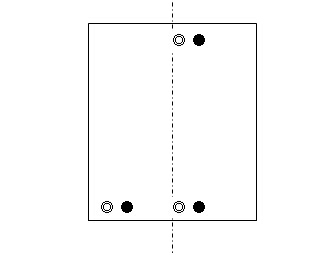

按下圖所示“◎”為靶標,“●”識別點。靶標位于識別點與中線之間,可以在中線上(要回避曝光定位孔)

激光開窗大小

目前加工范圍為:4mil以上

常規為5mil或6mil

小批板邊框補銅

增加殘銅量有助于減小壓合收`縮

在拼板邊框加銅塊一(選用方塊圖形優于圓點)

自動曝光孔間距要大于相應的干膜尺寸

貼膜后曝光孔外露有助于對位

參考相應的干膜尺寸

開窗圖形蝕刻后銑邊

保證電鍍夾板點有銅

銑邊尺寸參照相應的干膜尺雨寸

3.7.2HDI線路板(1+C+1)加工過程控制

重點工序

控制點

不良后果

層壓

兩次壓合的參數不同,RCC要冷機壓

流膠不良,分層起泡

層壓

鉆靶參照點要統一,必須有均分功能

對位不良

鉆孔

曝光定位孔鉆孔質量

曝光定位不良

次外層圖形制作

貼膜尺寸,自動曝光精度控制

外層激光開窗孔對位不良

開窗圖形

自動曝光機真空狀態

開窗孔徑不良

激光鉆孔

孔形控制

孔底有鉆污

去鉆污

振動等效果

去鉆污不良

電鍍

銅厚控制

分布不良

微孔AOI

偏位及少孔

開路及短路,可靠性差

測試

開路假點

不良品增多

3.7.3案例分析

C1789



















ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
