HDI板栓孔凸塊的形成

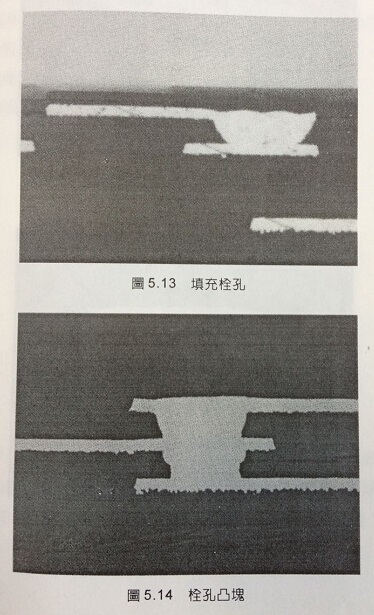

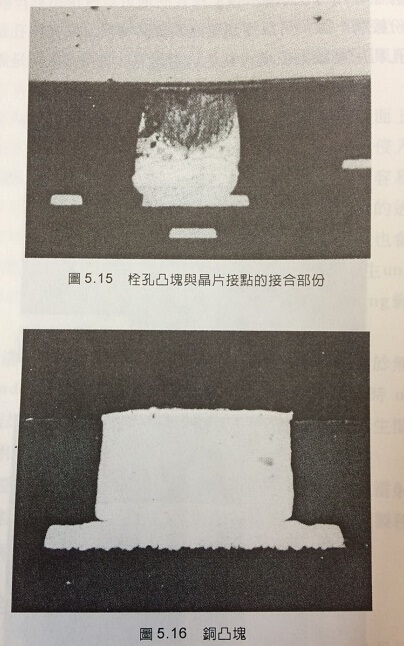

HDI板栓孔凸塊會依據使用目的不同而有不同的形式。圖5.13是栓孔下孔利用電鍍銅填起來的填充栓孔。和均勻鍍層栓孔比較起來，填充栓孔需要較長的制程時間且成本較高。圖5.14是栓孔和栓孔之間互相重疊的栓孔凸塊，如圖5.15栓孔凸塊可以直接與晶片的覆晶片接合部分接觸，因此可以達到HDI板的更高線路密度。填充栓孔是將均勻鍍層栓孔利用電鍍銅或填入其他導電材料，圖5.16則是銅凸塊的照片。

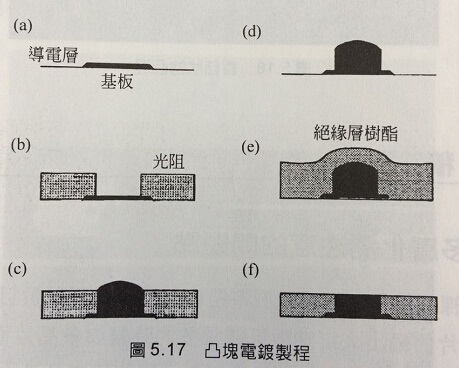

銅凸塊的剝離法形成制程如圖5.17.
1.一開始必須先在HDI板基板表面利用無電鍍銅方式形成一層導電層。
2.然后涂布光阻進行曝光顯影的步驟，定義出電鍍銅形成凸塊的位置。
3.利用1.的無電鍍銅層作為層電層進行電鍍形成銅凸塊。
4.去除光阻，然后蝕刻去除作為導電層的無電鍍銅。
5.涂布絕緣層。
6.將表面平坦會使凸塊的頭部露出栓孔。

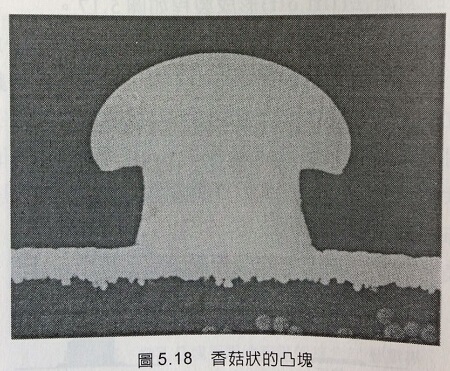

在進行上述凸塊的HDI板電鍍制程時，必須特別注意栓孔密度分布不均勻的區域、基板的四周和中央部分，由于電流密度不同，因此會形成高度不同的凸塊。如果形成的凸塊太高時會變成圖5.18的香菇狀。
